コントロールパネル
[目次]
・ルーティングポート
-留意事項
ルーティングポート

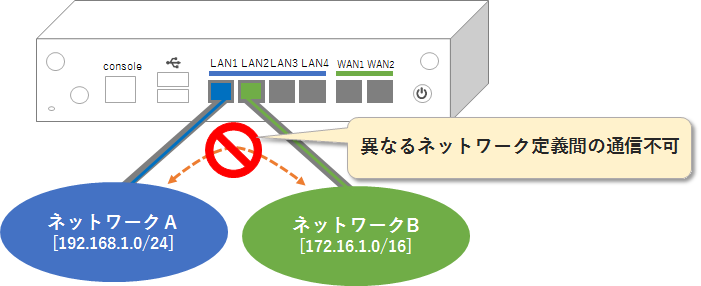

エッジ装置のLANポートは、Switchポートではないため、コントロールパネルからIPアドレス/サブネットなどのIP情報を設定してください。各LANポートはそれぞれ別のネットワーク定義を設定する必要があります。
- 自拠点のエッジ装置のLAN I/Fと、対向のエッジ装置のLAN I/Fで、同じネットワーク定義を割り当てた場合、エッジ装置間のDプレーントンネルが自動的に確立し、通信できるようになります。
- エッジ装置のLAN I/Fに割り当てるネットワーク定義は、そのエッジ装置の複数のLAN I/F(LAN1 - LAN4)で同時に割り当てることは出来ません。各LAN I/Fにそれぞれ別のネットワーク定義が必要となります。設定方法は、コントロールパネル(オーバーレイタイプ):LAN-IP設定を参照ください。
留意事項
- エッジ装置のLAN側で指定したネットワークアドレスの経路情報は、オーケストレーターを介して他の拠点エッジ装置に経路広告されます。LANポートを抜いただけではオーケストレーターでは削除されず、対向のエッジ装置まで経路広告します。
- オーケストレーターから経路を削除するためには、WAN側回線を抜線、または電源をOFFにしてください。
- LAN-IPアドレスはお客さまにより自由に設定いただくことができます。
但し、利用できるクラス帯はクラスA、クラスB、クラスCのプライベートIPアドレスおよびお客さまが正規に申請されたグローバルIPアドレスに限定させていただきます。 - エッジ装置のLANポート設定では、「staticルートに設定された」または「BGP/OSPFによりLAN側から広報される」ネットワークアドレス帯は、他エッジ装置のLAN側ネットワークアドレス帯と重複しないでください。
設定した場合、各エッジ装置が設置された拠点間のDプレーントンネルを確立しないため、正常な通信ができません。 - クラウドコネクタプランでは、利用出来るWANポート、LANポートは1つとなります。
以降の章についても読み替えてご確認ください。
クラウドコネクタプランで提供する機能の詳細は 「機能:クラウドコネクタ」および「提供機能一覧(オーバーレイタイプ)」を参照してください。 - LAN側ポートに設定するIPアドレスはWAN側ポートに設定するIPアドレスと同一のネットワークセグメントでも設定は可能です。ただし、エッジ装置のWAN側インターフェースに設定されたIPアドレスをエッジ装置のLAN側ポートおよびLAN側の機器でご利用することはできません。
エッジ装置の上位機器から見ると、エッジ装置の配下の端末のIPアドレスは認識することができません。上位機器は、エッジ装置のWANポートのIPアドレスがインターネットへ通信しているように見えます。これは、Dプレーントンネルの中を通る拠点間通信も、インターネットブレイクアウトによって直接インターネット上のWebサイトへアクセスする通信も同様です。
