提供機能（オーバーレイタイプ）：IPフィルター

本手順はご利用されているオーケストレータにより一部表示方法が異なります。
※ご利用している基盤が新旧のどちらかを確認する方法は以下のマニュアルをご確認ください。
利用しているオーケストレータ基盤の確認方法を教えてください

コントロールパネル

• コントロールパネル（オーバーレイタイプ）：IPフィルター

チュートリアル

• IPフィルター：ブラックリスト形式（特定の宛先IPアドレス、宛先ポート番号を拒否）
• IPフィルター：ホワイトリスト形式（特定の宛先IPアドレスのみを許可）

概要

エッジ装置の通信を制御する機能を提供します。この機能を使うと、特定の宛先だけに通信させることや、特定の宛先ポート番号への通信を破棄させることができます。
なお、インターネットブレイクアウト機能におけるIPフィルター ( ブレイクアウト )とは機能が異なります。

IPフィルターの動作

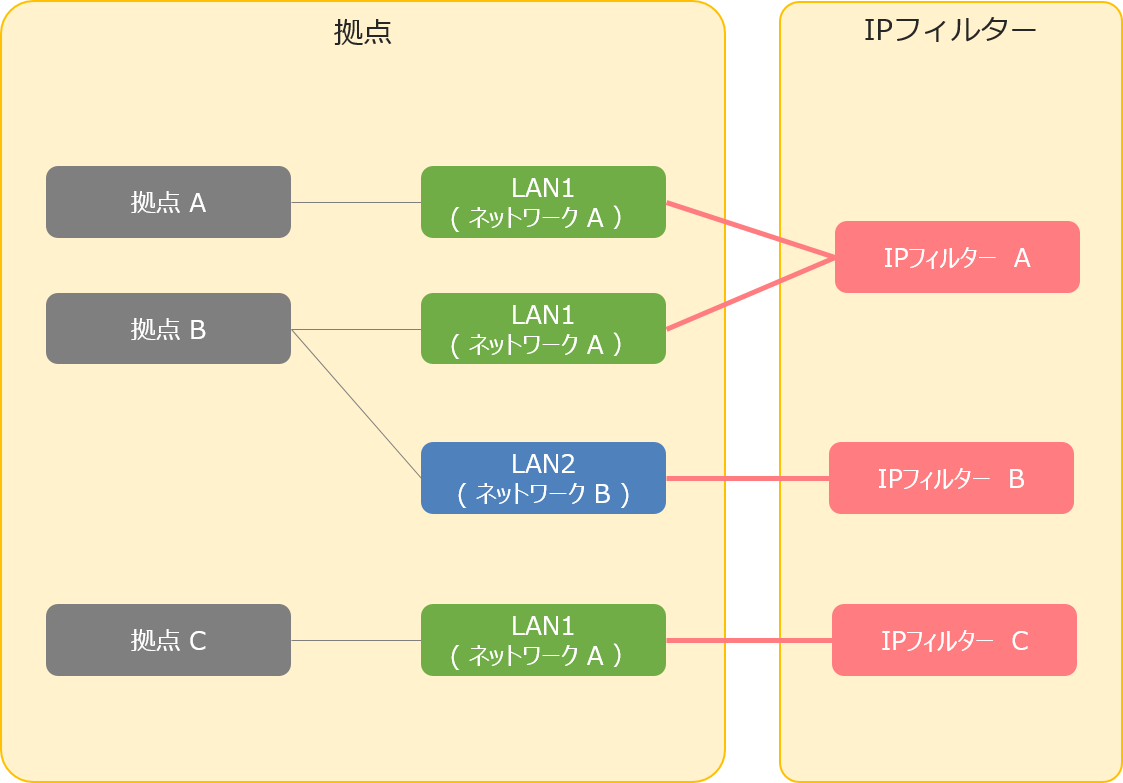

• IPフィルターは、LANポートに付与した“ネットワーク”単位に設定できます。
• IPフィルタールールには送信元および宛先のネットワークセグメント、複数の宛先のポート番号を条件として指定することができます。
• IPフィルタールールには順序があり、No1, No2 …と番号順に条件を照会し、最初に一致した条件に指定された動作がおこなわれます。
• CUSTOM_TCP / UDP を利用する場合、必ずPort rangeを指定してください。デフォルトでは1～65535となっています。
• いずれのIPフィルタールールにも合致しなかった場合には「すべて許可」が動作します。
• いずれのフィルタールールにも合致しなかった場合に「すべて拒否」したい場合には、最後のルールに「全て拒否する」ための設定が必要です。
• プロトコルで、ALL, ALL_TCP, ALL_UDP, ALL_ICMP を選択した場合は、Port Rangeに値を入力しても無視されます。1～65535を入力した場合と同じ動作になります。

＜「全て拒否する」ための設定＞

LAN機能やその他機能との併用

インターネットブレイクアウト

インターネットブレイクアウトを利用する際には、拠点間の通信に対する制御は本ページ記載の「IPフィルター」にて、ブレイクアウトする通信への制御は、「インターネットブレイクアウトのIPフィルター（ブレイクアウト）」にて設定ください。

提供機能（オーバーレイタイプ）：インターネットブレイクアウト

使い分けが必要なお客様通信例

• 一部または全てのインターネット通信をブレイクアウトする設定の拠点の「特定のパソコンだけ」はインターネットに通信させたくない
• 全てのインターネット通信をローカルブレイクアウトするものの、特定の宛先ポートのみインターネットへの通信を許可したい

セグメンテーション

セグメンテーションを利用する際には、複数の「ネットワーク」に別々のポリシーを持つIPフィルターを設定することができます。

留意事項

• LAN1とLAN2などに同じ“ネットワーク”を割り当て、IPフィルターを適用することはサービス仕様上許可しておりません。ご留意ください。
• エッジ装置のLANポートは、IPフィルタの設定に関わらず対向拠点からのPing疎通が可能です。
  なお、送信元の拠点にて別のIPフィルタが適用されている場合には、その制御に準じます。

デフォルト拠点

対象のファームウエアをご利用の場合、デフォルトルートとIPフィルターの併用時に以下の制限がございます。

対象ファームウェア：2.6.6+1c0261f.2399

IPフィルターを利用する際に、対向先のエッジ装置にデフォルトルート ( 0.0.0.0/0 ) を設定している場合、0.0.0.0/0に対するIPフィルターの機能が反映されません。
その場合、0.0.0.0/0を直接的に指定せず、複数のセグメントに分割して設定することにより、フィルタ機能で0.0.0.0/0を反映することが可能です。

＜具体的な設定内容＞

128.0.0.0/1
64.0.0.0/2
32.0.0.0/3
16.0.0.0/4
8.0.0.0/5
4.0.0.0/6
2.0.0.0/7
1.0.0.0/8

※0.128.0.0/9, 0.64.0.0/10...0.0.0.2/31, 0.0.0.1/32　まではRFC3330 "Special-Use IPv4 Addresses" に規定された予約済みアドレスの範囲であるため、設定不要です。

LAN側OSPF設定により、お客さまルーターからエッジ装置に対して0.0.0.0/0の経路を広報される場合も、同様に複数のセグメントに分割して設定する必要があります。
