提供機能（オーバーレイタイプ）：BGP

「BGP」の機能について説明します。エッジ装置にはシンプルなBGP機能が実装されています。StaticRouteで個々に設定しなくても、ダイナミックルーティングを利用して、経路交換を実施することが出来ます。

• LAN側BGPとして機能するのは、eBGPとなります。
• LAN側BGPが利用可能な構成は、シングル拠点のみとなり、ホットスタンバイでは利用できません。
• LAN側BGPのBGPピアリングは、イニシエーターとしてのみ動作します。エッジ装置からTCP通信の開始要求を送信した場合にBGPのセッションを確立します。お客様ルータ側から開始要求があった場合にはRSTパケットを返します。
• エッジ装置のLAN側直下のネットワークは、自動的にコントローラ上にあるルートリフレクタを介して、全経路情報を学習しています。この時、エッジ装置にてLAN側BGPを有効化している場合、この全ての経路情報を配下のBGPルータへ経路広告します。
• エッジ装置のLANポートに接続されたBGPルータから広告される経路情報（MED値含む）は、オーバレイ上のルートリフレクタを介して、全てのエッジ装置へ経路広告されます。

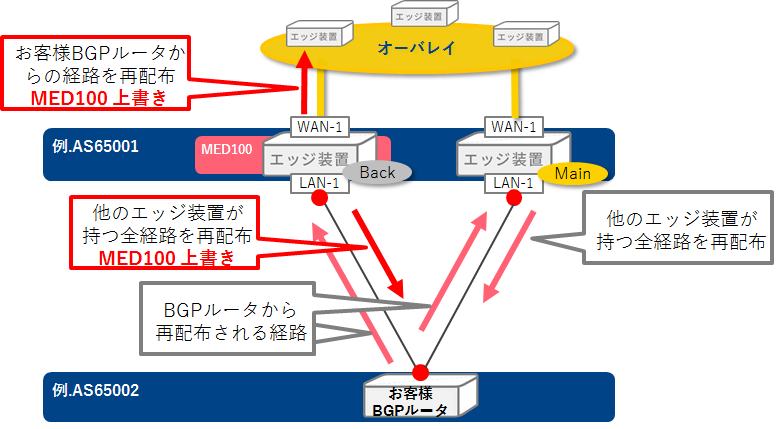

MED値を利用した冗長構成（HA構成）

• エッジ装置のBGPでは、MED設定をサポートしています。
  これにより同じAS番号に所属する複数のエッジ装置で優劣をつけ、Main/Backupとしてご利用できます。
• CloudWANのオーバレイでは、ベストパス選択に使用されるパス属性は、MEDのみ有効となります。MED以外のパス属性（Local Pref, AS-Path, Router-IDなど）は、サポート外です。この場合、BGPパス選択がランダム（非決定）となる場合があり、経路のフラッピングが発生することがありますので、エッジ装置で優劣をつける場合には、必ずMED値を設定してください。
• CloudWANのMEDは、同一隣接ASから学習した重複経路に対して有効です。異なるASから学習した重複経路（例. AS65002とAS65003から受け取った重複する経路情報）は比較されず、 BGPパス選択がランダム（非決定）となります。
• CloudWANのコントロールパネルから設定するBGP設定画面でMED値を入力した場合、LAN側への経路広告、およびWAN側（オーバレイ）への経路広告のどちらも入力したMED値をセットします。その結果、他の拠点のエッジ装置は、MEDの優劣に基づき、Main側を経由して通信が行われます。
• お客様のBGPルータ側の経路広告にMEDをセットした場合、エッジ装置はWAN側（オーバレイ）へMED値をそのまま経路広告します。但し、エッジ装置のBGPでMED設定をしている場合には、そのMED設定値に書き換えて経路広告されます。





 デフォルトルートを利用した冗長構成（ロードバランス構成）

• シングル拠点を複数台準備し、同じAS番号に所属させ、エッジ装置のLAN側配下のBGPルータよりデフォルトルートを再配布することでロードバランス構成を組むことが出来ます。
• シングル構成のロードバランス構成は、最大4台までとなります。
• シングル構成のロードバランス構成において、障害発生時の他のエッジ装置への切り替わり時は、約120秒程度の通信断が発生します。
  ※対向エッジ装置でLAN側OSPFを利用中の場合、OSPF側の拠点で30秒程度×1～2回の通信断が発生することがあります。
• シングル構成のロードバランス構成において、障害復旧時は0-1秒程度の通信断が発生します。
  ※対向エッジ装置でLAN側OSPFを利用中の場合、OSPF側の拠点で30秒程度×1～2回の通信断が発生することがあります。
• シングル構成のロードバランス構成で、複数のエッジ装置から同一のprefixを持つ経路情報を広告している場合、以下の (a) (b) 通り、経路によって動作が異なります。


  (a) 特定のPrefixの経路（例. 192.168.1.10/24）が複数のエッジ装置から経路広告している場合
  複数のエッジ装置配下のBGPルータから経路広告されている経路情報が等コストの場合、ルートリフレクタの最適なパス選択にタイブレーカがないため、BGPパス選択がランダム（非決定）となり、経路のフラッピングが発生します。この場合の動作はサポート外となります。
  特定のPrefixの経路（デフォルトルート以外の経路）は、 エッジ装置配下のBGPルータにて必ずMED値を付与して経路広告してください。

  (b) デフォルトルート（例. 0.0.0.0/0）が複数のエッジ装置から経路広告している場合
  対向のエッジ装置側からの通信は、ロードバランスします。ロードバランスが動作するのは、デフォルトルート（0.0.0.0/0）のみとなります。0.0.0.0/0の経路の場合、MED値が付与されていた場合でもロードバランスされます。
  ロードバランスは、3tuple（送信元IP /宛先IP/ プロトコル（TCP / UDP / ICMP））を基にしたHash計算により、送出するパスを選択します。なお、ロードバランスは、セッション単位となります。





留意事項

• LAN側BGPは、eBGPマルチホップに対応しておりません。
• LAN側BGPは、複数のBGPピアに対応しておりません。
• CloudWANのオーバレイ内のルーティングは、MED以外のパス属性（Local Pref, AS-Path, Router-IDなど）は、サポート外となります。
• CloudWANのオーバレイ内のルーティングは、デフォルトルートはロードバランスします。
• LAN側BGPを有効にする場合、セグメンテーションとの併用は出来ません。
• LAN側BGPを有効にする場合、スタティックルートと併用はできません。
• CloudWANのLANポートで同じネットワーク定義に割り当てた場合、複数のエッジ装置において、それぞれのLANポートで同じサブネットは設定出来ません。お客様のBGPルータ側でサブネットの重複しないように設計／設定をお願い致します。
• AS番号は、2byte(16bit)までサポートしています。4byte(32bit)の拡張はございません。
