チュートリアル：インターネットブレイクアウト： ローカルブレイクアウト / リモートブレイクアウトの併用

ここでは、特定の通信のみローカルブレイクアウト（Office 365とHTTPS通信）として自拠点から直接通信を行い、その他のインターネット通信は、リモートブレイクアウトとして他拠点のLAN側の先にあるインターネット環境へ通信させる場合の手順について説明します。
なお、設定を行うに当たって、まだLAN側ポート設定は行っていない、もしくは一旦削除してクリア状態にしておく必要があります。



以下のページにより詳しく各併用パターンを網羅したユースケース別の設定例を記載しておりますので、合わせてご参照下さい。

コントロールパネル（オーバーレイタイプ）：ハイブリッドWAN&ブレイクアウト組合せ設定例

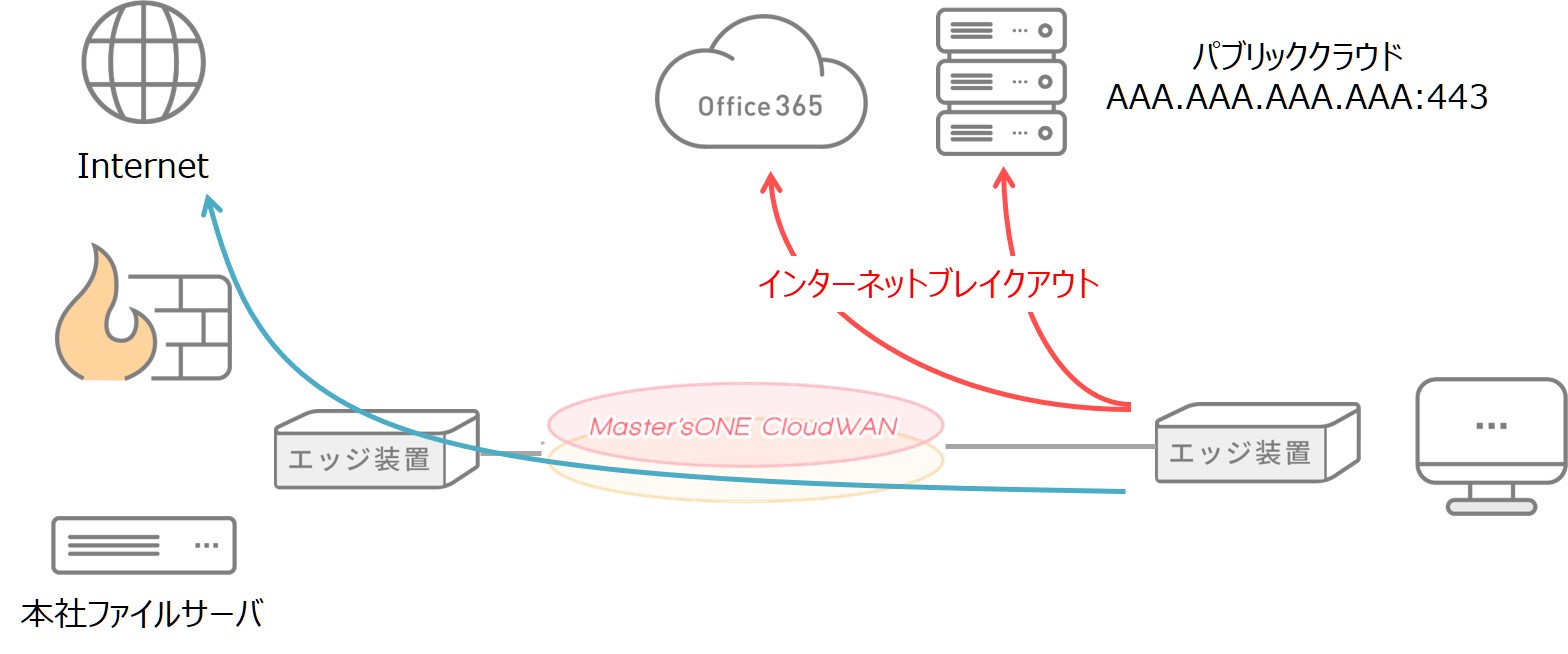

次の構成を作成します。
拠点から本社のファイルサーバーへアクセスします。
インターネットへの通信は、本社のファイヤーウォールを経由します。
Office 365、およびパブリッククラウド(AAA.AAA.AAA.AAA:443)向けの通信は、拠点からブレイクアウトさせます。





設定手順は次の通りです。

ステップ1. ネットワークの作成
ー手順1. 「ネットワーク作成」画面を開く
ー手順2.ネットワークの作成
ー手順3. ネットワークの設定

ステップ2. インターネットブレイクアウトポリシーの作成
ー手順1. 宛先IP、ポート番号を指定した、カスタムトラフィックの作成
ー手順2. デフォルトルートのlocal / remoteを選択するための「__default__」設定の作成
ー手順3．ブレイクアウトさせるトラフィックを指定
ー手順4. インターネットブレイクアウト時のためのIPフィルターの作成
ー手順5. インターネットブレイクアウトポリシーの作成

ステップ3. LANポートの設定
ー手順1．「拠点」（自拠点、ローカル）の選択
ー手順2．自拠点（ローカル）のLANポートの選択
ー手順3．自拠点（ローカル）のLANポートの設定
ー手順４．対向拠点（リモート）のLANポートの設定



ステップ1. ネットワークの作成

ブレイクアウトの設定を行うには、最初にブレイクアウトを適用するネットワークを作成します。

※すでに「ネットワーク」を作成済みの方は、「ステップ２.インターネットブレイクアウトポリシーの作成」へお進みください。

手順1. 「ネットワーク作成」画面を開く

ネットワーク一覧からテナントを選択し、「ネットワーク作成」画面を開きます



手順2.ネットワークの作成

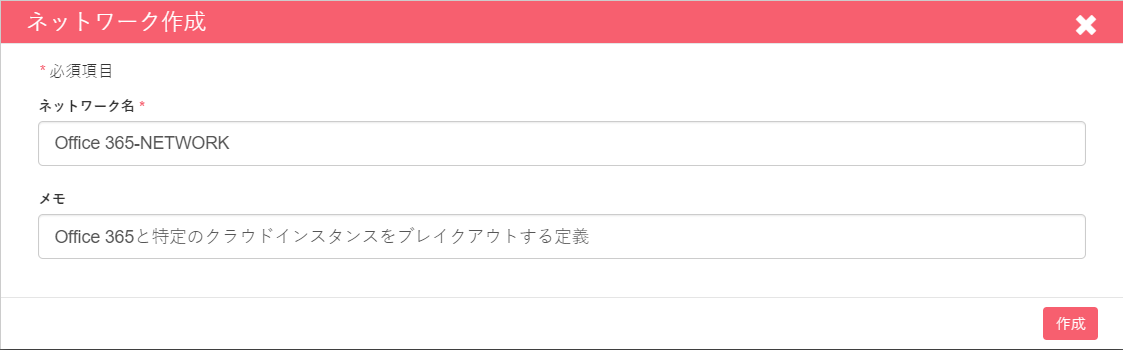

「ネットワーク作成」ポップアップ画面から、以下を入力します。「作成」ボタンをクリックします。
これでネットワークの作成は完了です。

項目	設定例
ネットワーク名	Office 365-NETWORK
メモ	Office 365と特定のクラウドインスタンスをブレイクアウトする定義



ステップ2. インターネットブレイクアウトポリシーの作成

ブレイクアウトの具体的なルールを設定します。

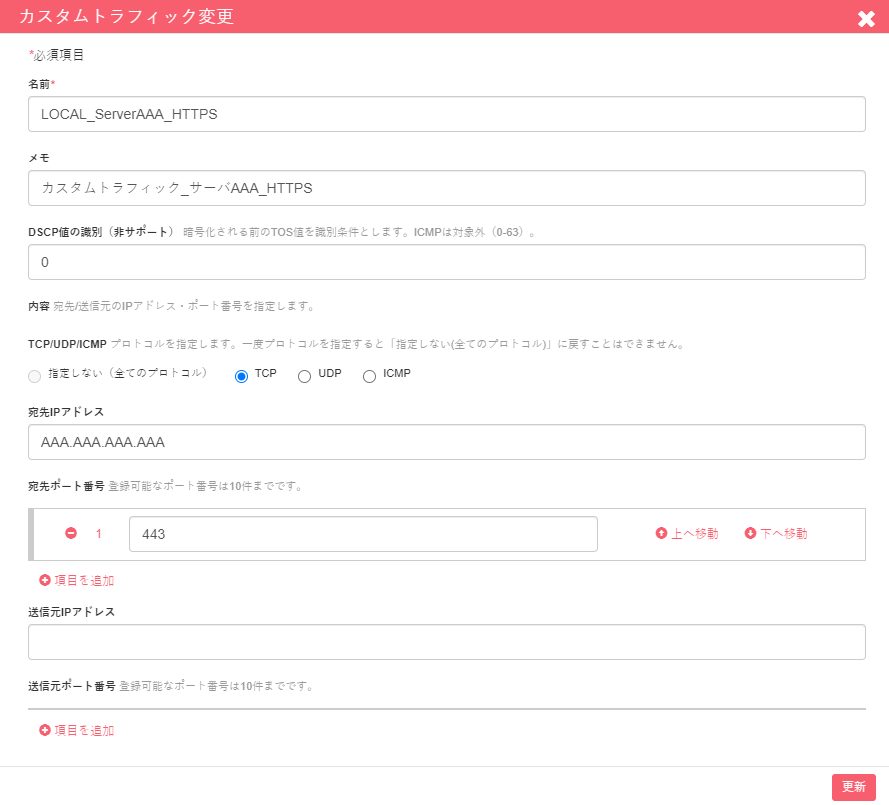

手順1. 宛先IP、ポート番号を指定した、カスタムトラフィックの作成

特定の宛先IPアドレス、ポート番号（AAA.AAA.AAA.AAA:443）を指定した、カスタムトラフィックを作成します。
インターネットブレイクアウトポリシー一覧からテナントを選択し、「カスタムトラフィック　作成」画面を開きます。



「カスタムトラフィック　作成」画面から、以下を選択、入力します。
これで特定の宛先IPアドレス、ポート番号（AAA.AAA.AAA.AAA:443）を指定した、カスタムトラフィクの作成は完了です。

項目	設定例
名前	LOCAL_ServerAAA_HTTPS
メモ	カスタムトラフィック_サーバAAA_HTTPS
DSCP値（非サポート）	0
TCP/UDP/ICMP	tcp
宛先IPアドレス	AAA.AAA.AAA.AAA
宛先ポート番号	443
送信元IPアドレス	入力なし
送信元ポート番号	入力なし

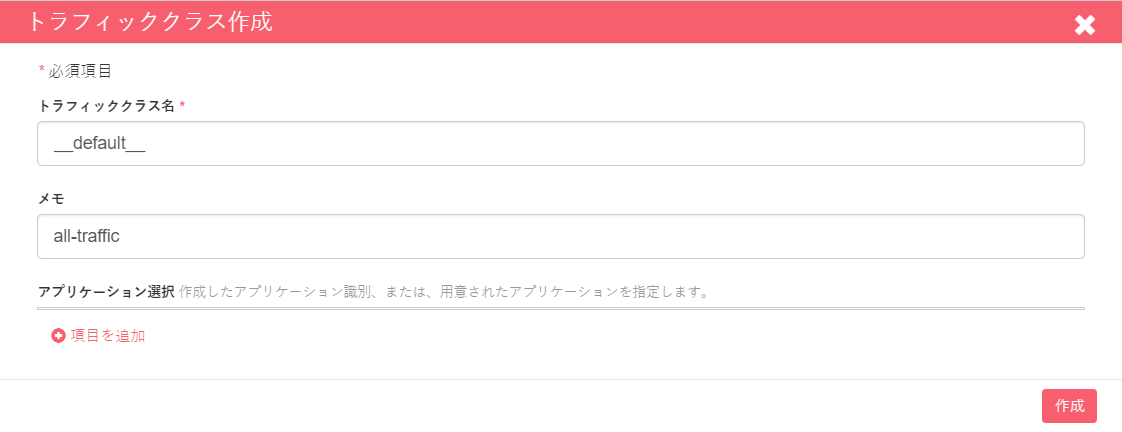

手順2. デフォルトルートのlocal / remoteを選択するための「__default__」設定の作成

インターネットブレイクアウトポリシー一覧からテナントを選択し、「トラフィッククラス作成」画面を開きます。
以下の値を選択、入力します。

項目	設定例
トラフィッククラス名	__（アンダーバー2つ）default__（アンダーバー2つ）
メモ	all-traffic
アプリケーション選択	なし

手順3．ブレイクアウトさせるトラフィックを指定

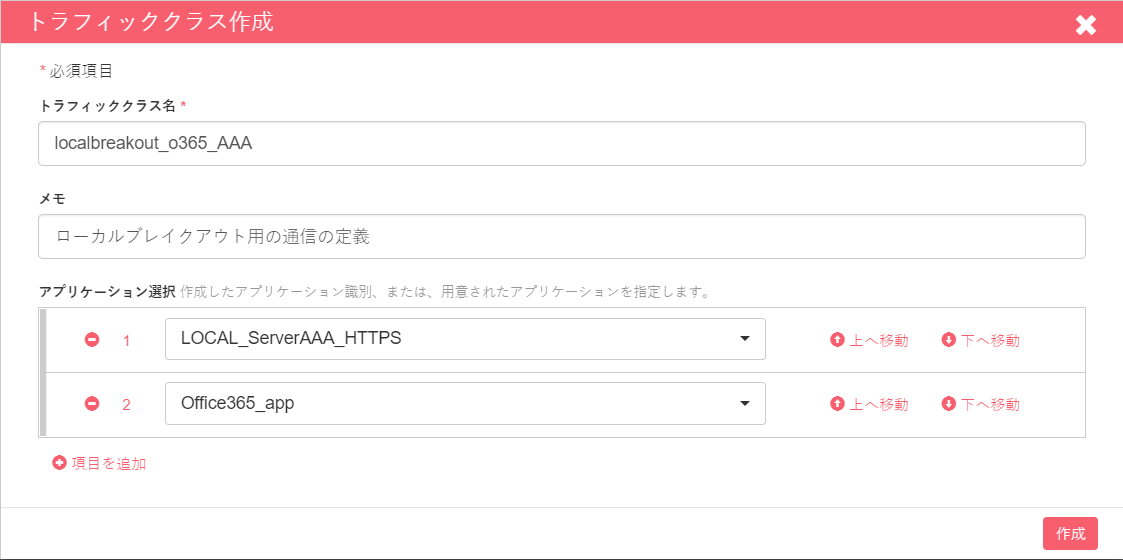

もう１度、「トラフィッククラス　作成」画面を開きます。
以下の値を選択、入力します。

項目	設定例
トラフィッククラス名	localbreakout_o365_AAA
メモ	ローカルブレイクアウト用の通信の定義
アプリケーション選択	①「LOCAL_ServerAAA_HTTPS」（手順1で定義した特定通信を選択）　 ②「Office 365（エッジ装置に初期定義済）」を選択



手順4. インターネットブレイクアウト時のためのIPフィルターの作成

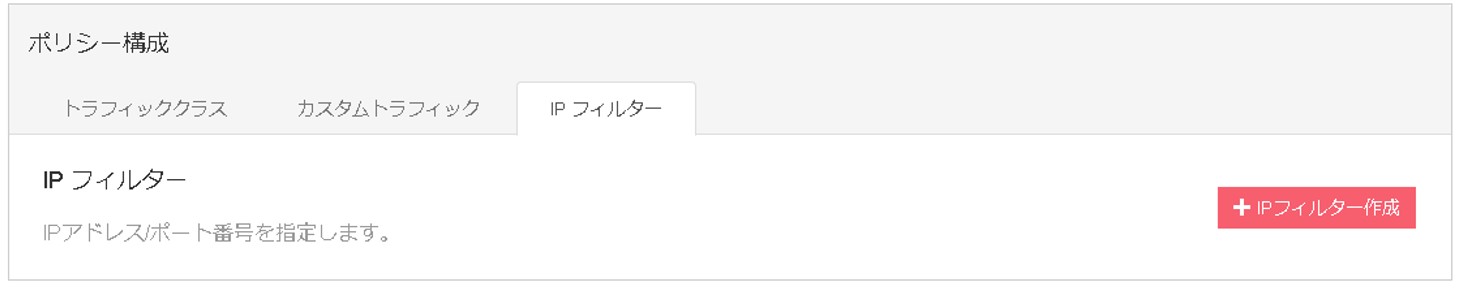

インターネットブレイクアウトポリシー一覧から「IPフィルター（ブレイクアウト）」タブを開きます。

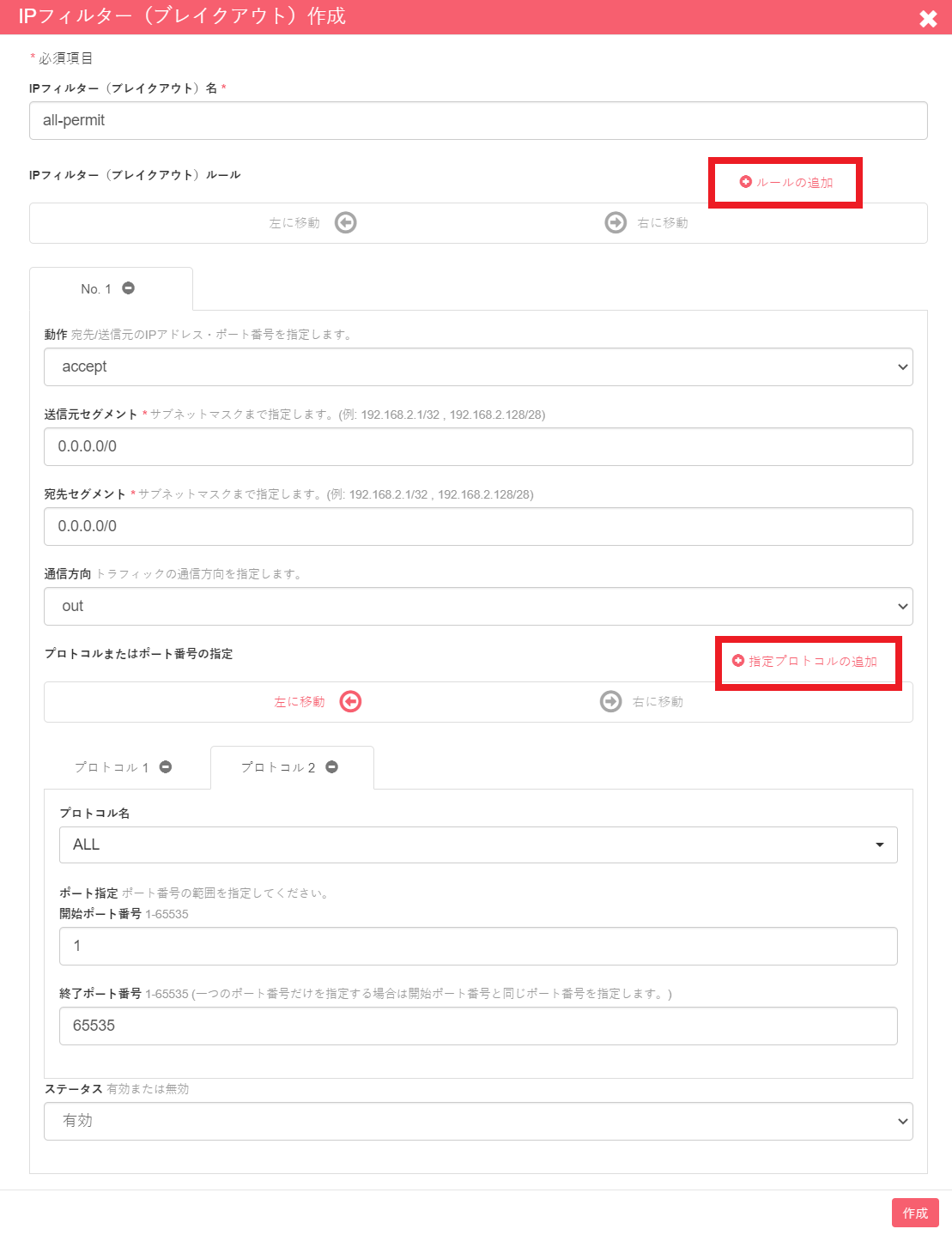

「IPフィルター（ブレイクアウト）作成」ポップアップ画面で「ルールの追加」をクリックし、以下を選択、入力ください。プロトコルまたはポート番号の指定以降の項目は、「指定プロトコルの追加」をクリックして入力、確認してください。
これで、IPフィルターの設定は完了です。

項目	設定例
動作	accept
送信元セグメント	0.0.0.0/0
宛先セグメント	0.0.0.0/0

プロトコルまたはポート番号の指定

項目	設定例
プロトコル名	ALL
開始ポート番号	1
終了ポート番号	65535
ステータス	有効

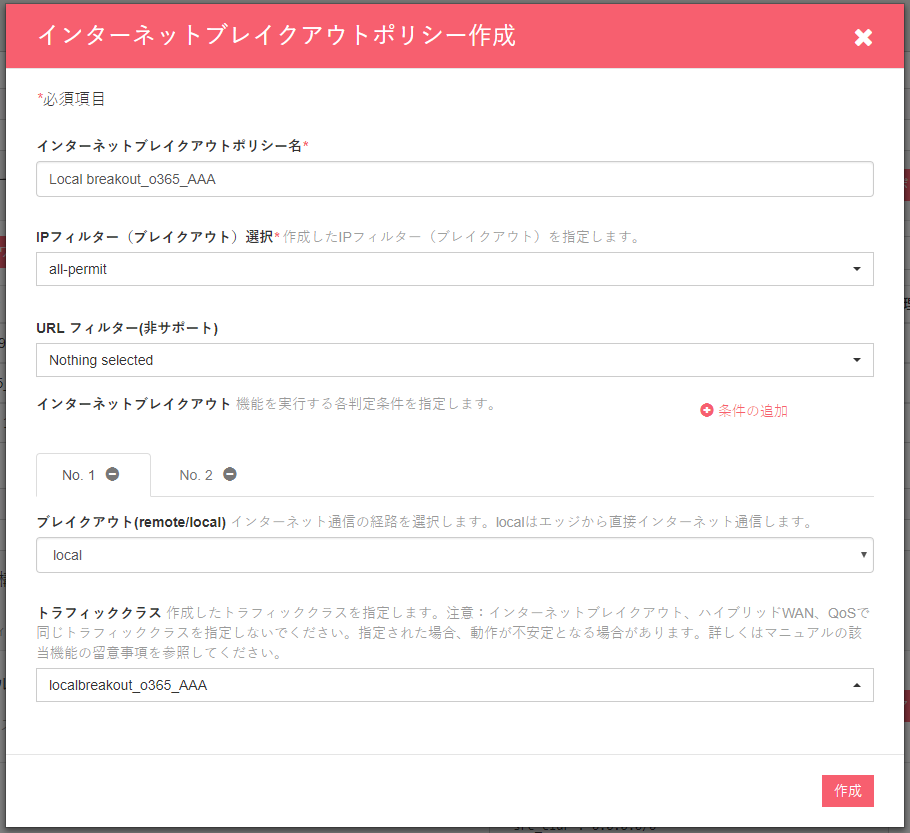

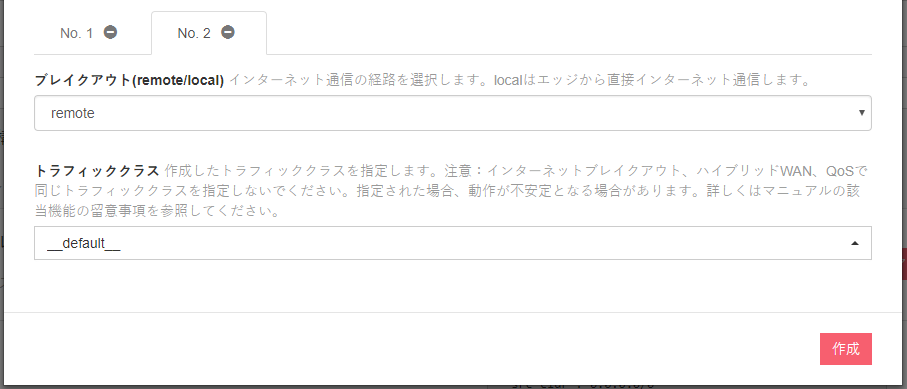

手順5. インターネットブレイクアウトポリシーの作成

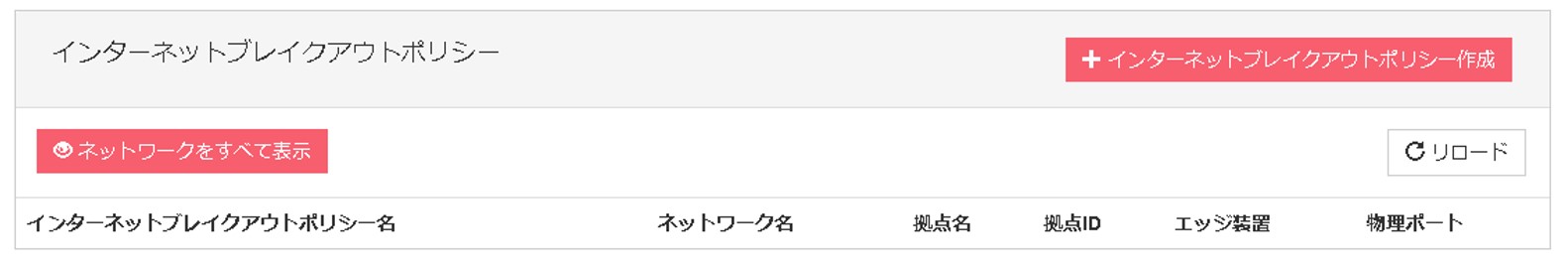

インターネットブレイクアウトポリシー一覧から「インターネットブレイクアウトポリシーの作成」画面を開きます。
「インターネットブレイクアウトポリシーの作成」ポップアップ画面から、次の内容を選択、入力ください。
これで、ポリシーの作成は完了です。

項目		設定例
インターネットブレイクアウトポリシー名		Local breakout_o365_AAA
IPフィルター（ブレイクアウト）選択		all-permit（手順4で作成したIPフィルターを選択）
No.1	ブレイクアウト（remote/local）	local
	トラフィッククラス	localbreakout_o365_AAA
No.2	ブレイクアウト（remote/local）	remote
	トラフィッククラス	__default__



ステップ3. LANポートの設定

ここから、具体的なLANポートの設定に進みます。

手順1．「拠点」（自拠点、ローカル）の選択

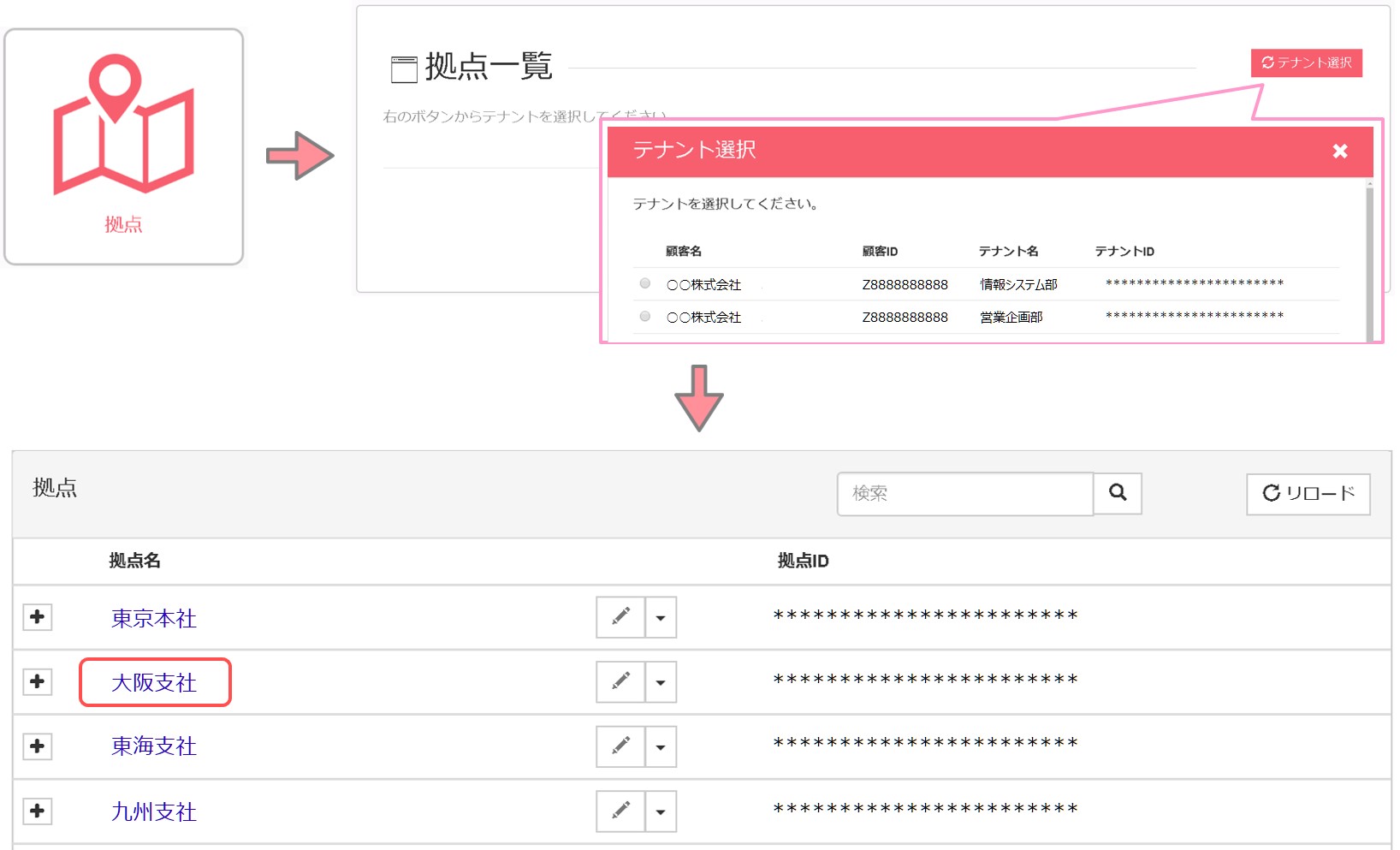

拠点一覧からテナントを選択し、対象の拠点を選択します。

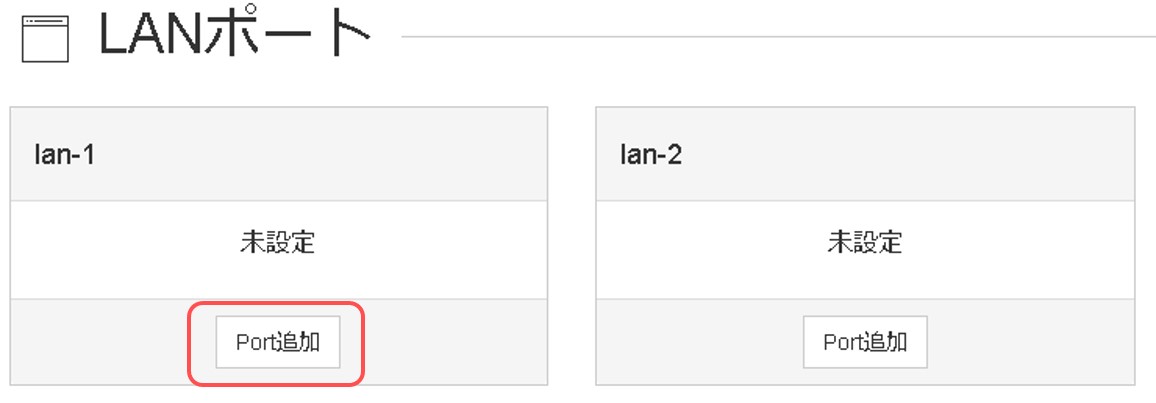

手順2．自拠点（ローカル）のLANポートの選択

拠点の詳細画面から、「Port作成」画面を開きます。
LANポートは複数ありそれぞれに設定が行えますが、ここでは1回線利用として[lan-1]を選択します。
lan-1に表示されている「Port追加」ボタンをクリックします。

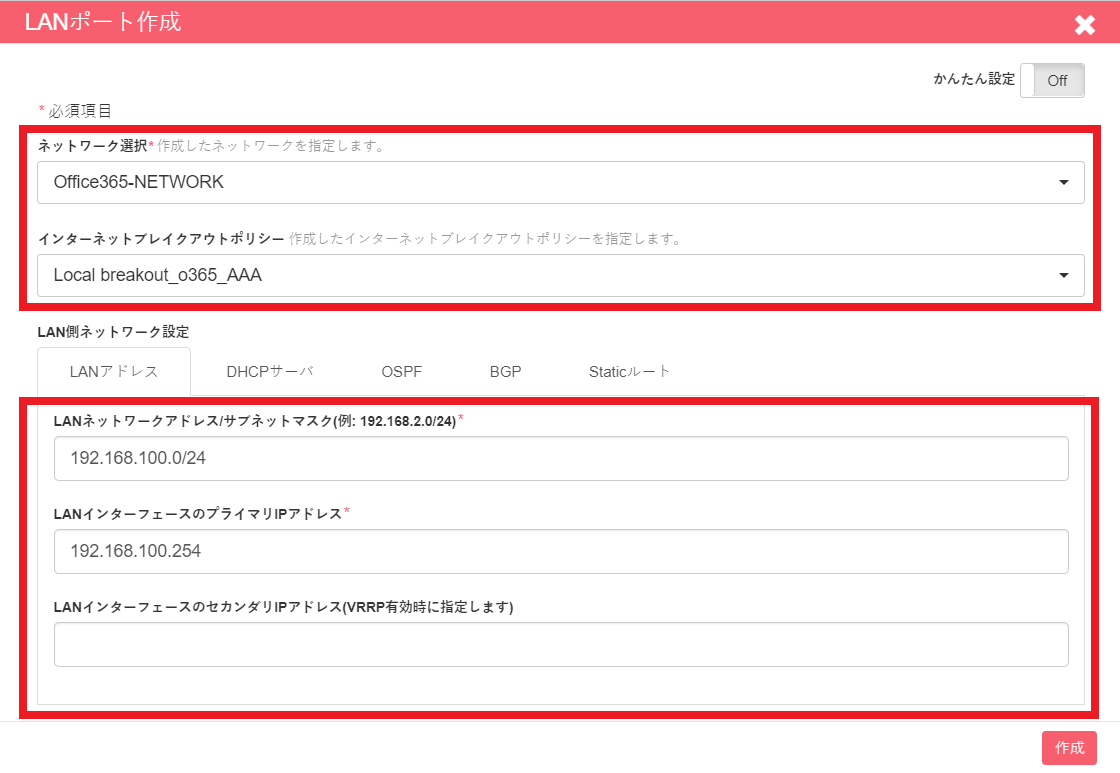

手順3．自拠点（ローカル）のLANポートの設定

[Port作成]のポップアップ画面から、以下を選択、入力し、「作成」ボタンをクリックします。
これでLANポートの設定は完了です。

項目	設定例
ネットワーク選択	Office365-NETWORK
インターネットブレイクアウトポリシー	Local breakout_o365_AAA
LANネットワークアドレス/サブネットマスク	192.168.100.0/24
LANインターフェイスのプライマリIPアドレス	192.168.100.254

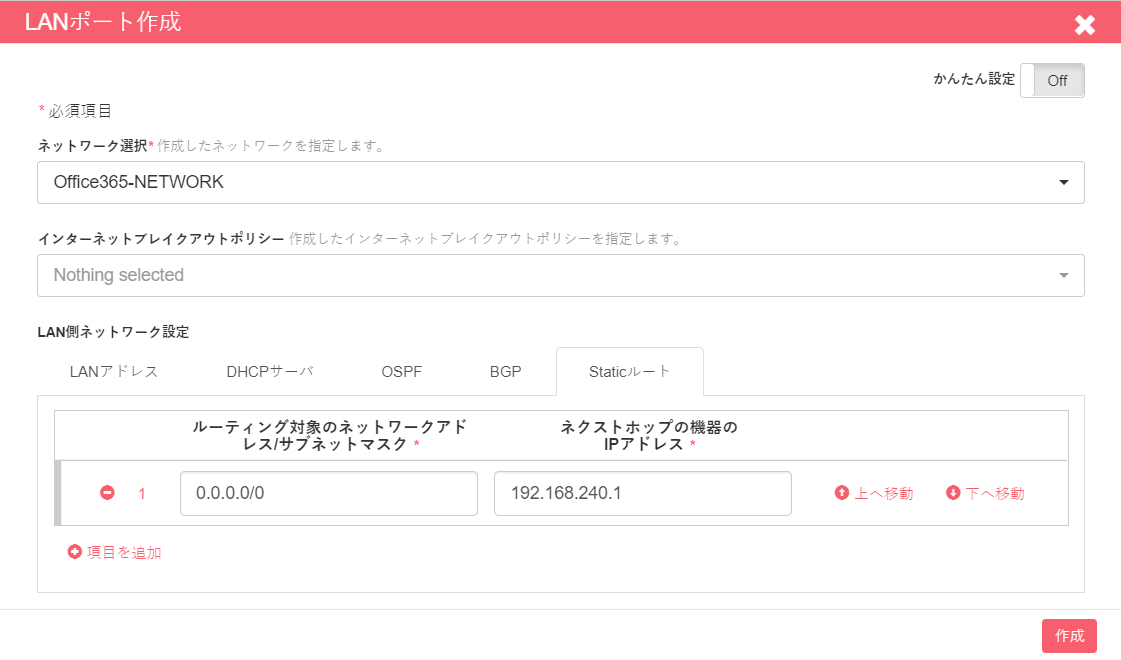

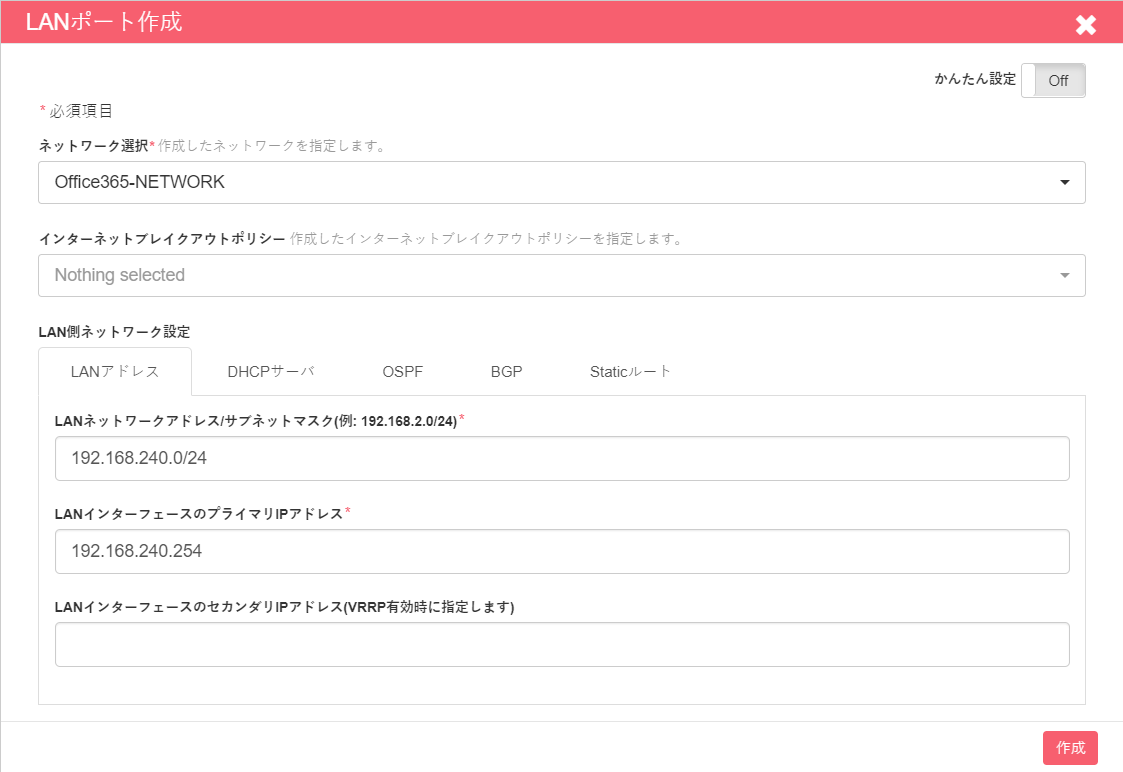

手順4．対向拠点（リモート）のLANポートの設定

対向拠点のLANポートに、以下の値を入力、設定します。
Staticルートの設定は以下を参照してください。
LANの設定：Static Routeの設定

これで特定の通信のみローカルブレイクアウト（Office 365とHTTPS通信）として自拠点から直接通信を行い、その他のインターネット通信は、リモートブレイクアウトとして他拠点のLAN側の先にあるインターネット環境へ通信させる設定は完了です。

項目		設定例
LANアドレス	ネットワーク選択	Office365-NETWORK
	インターネットブレイクアウトポリシー	Not Selected
	LANネットワークアドレス/サブネットマスク	192.168.240.0/24
	LANインターフェイスのプライマリIPアドレス	192.168.240.254
Staticルート	ネクストホップの機器のIPアドレス	192.168.240.1
	ルーティング対象のネットワークアドレス/サブネットマスク	0.0.0.0/0
