特定の宛先IPアドレス、宛先ポート番号を拒否（ブラックリスト）

ここでは、拠点から特定の宛先IPアドレス、宛先ポート番号の通信を拒否させる手順について説明します。

一例として次の構成を作成します。
・拠点から本社や他の拠点宛てに通信します。
・ただし、本社の特定のネットワークセグメント（192.168.11.0/24）宛ての通信を拒否します。
・セキュリティポリシー上、FTPで利用するTCP 20番および21番ポート宛ての通信を拒否します。
・この例では、1行目の設定で下りの自端末宛（192.168.1.0/24宛）通信を全て許可する設定も記載しました。オーケストレーターにて、本フィルタ設定は、上り、下り、同一エッジのLAN同士の通信でも適用されるように高機能化しています。1行目の記載がない場合、3行目の設定により、下りの自端末宛（192.168.1.0/24）のTCP20-21も拒否する動作になります。拒否してよい場合は、1行目の記載は不要です。お客様の意図したい動作に合わせてご設定ください。

設定手順は次の通りです。

ステップ1．IPフィルターを作成
ー手順1. 「IPフィルター作成」画面を開く
ー手順2. IPフィルターの作成

ステップ2．LANポートにIPフィルターを設定
ー手順1. 「拠点」の選択
ー手順2. 拠点のLANポートを選択
ー手順3. LANポートにIPフィルターを設定

ステップ１．IPフィルターを作成

手順1. 「IPフィルター作成」画面を開く

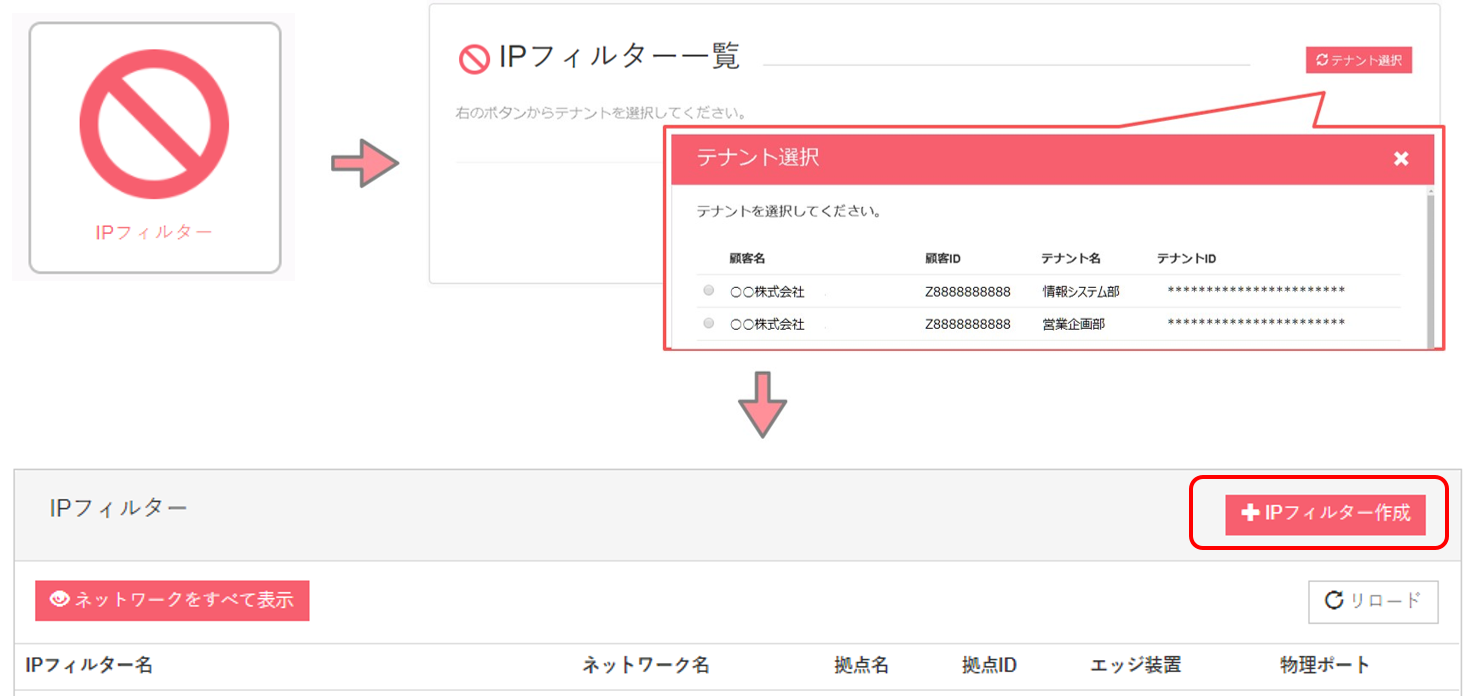

IPフィルター一覧からテナントを選択し、「＋IPフィルター作成」画面を開きます。

手順2. IPフィルターの作成

IPフィルター一覧からテナントを選択し、「＋IPフィルター作成」画面を開きます。

「IPフィルター　作成」画面から、以下を選択、入力します。
これでIPフィルターの作成は完了です。

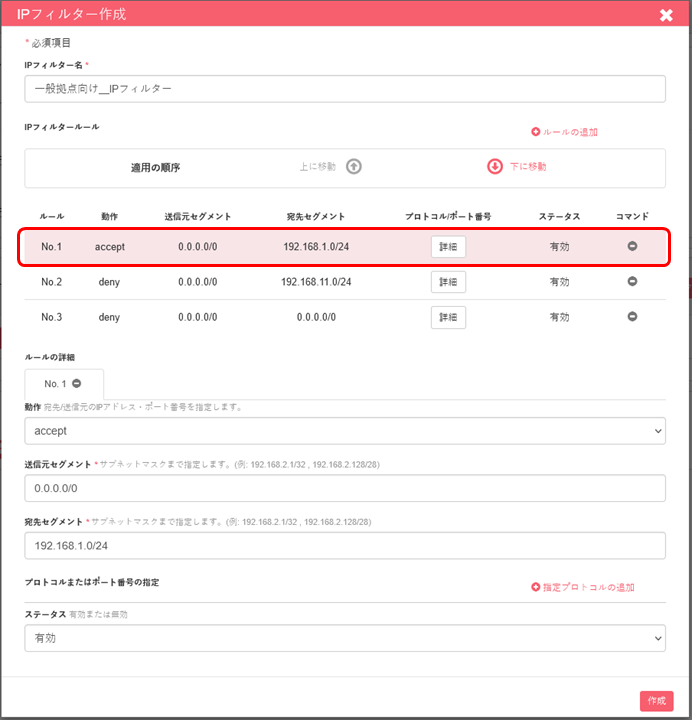

・IPフィルタールール　No.1

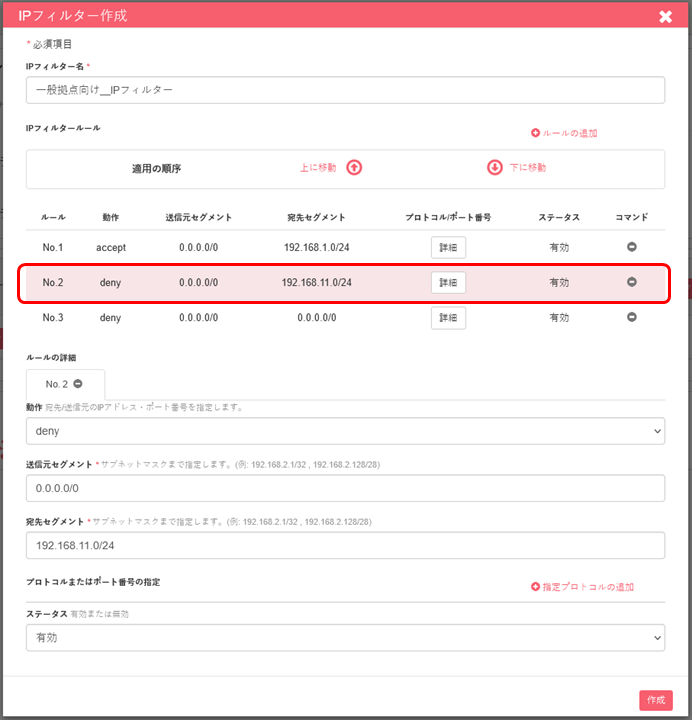

・IPフィルタールール　No.2

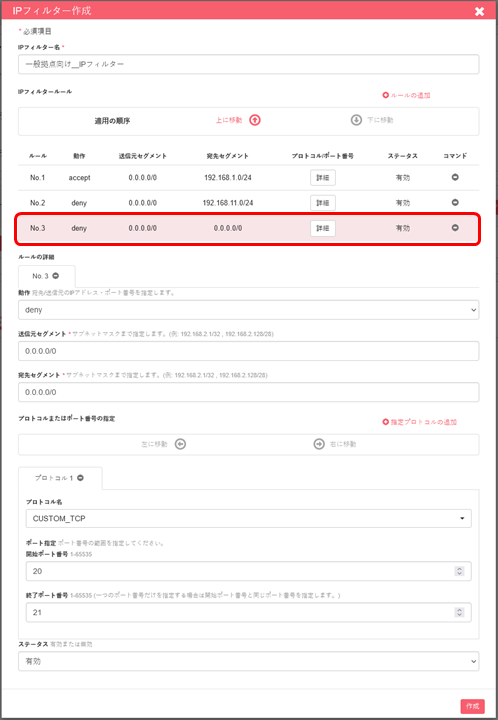

・IPフィルタールール　No.3

ステップ2．LANポートにIPフィルターを設定

手順1. 「拠点」の選択

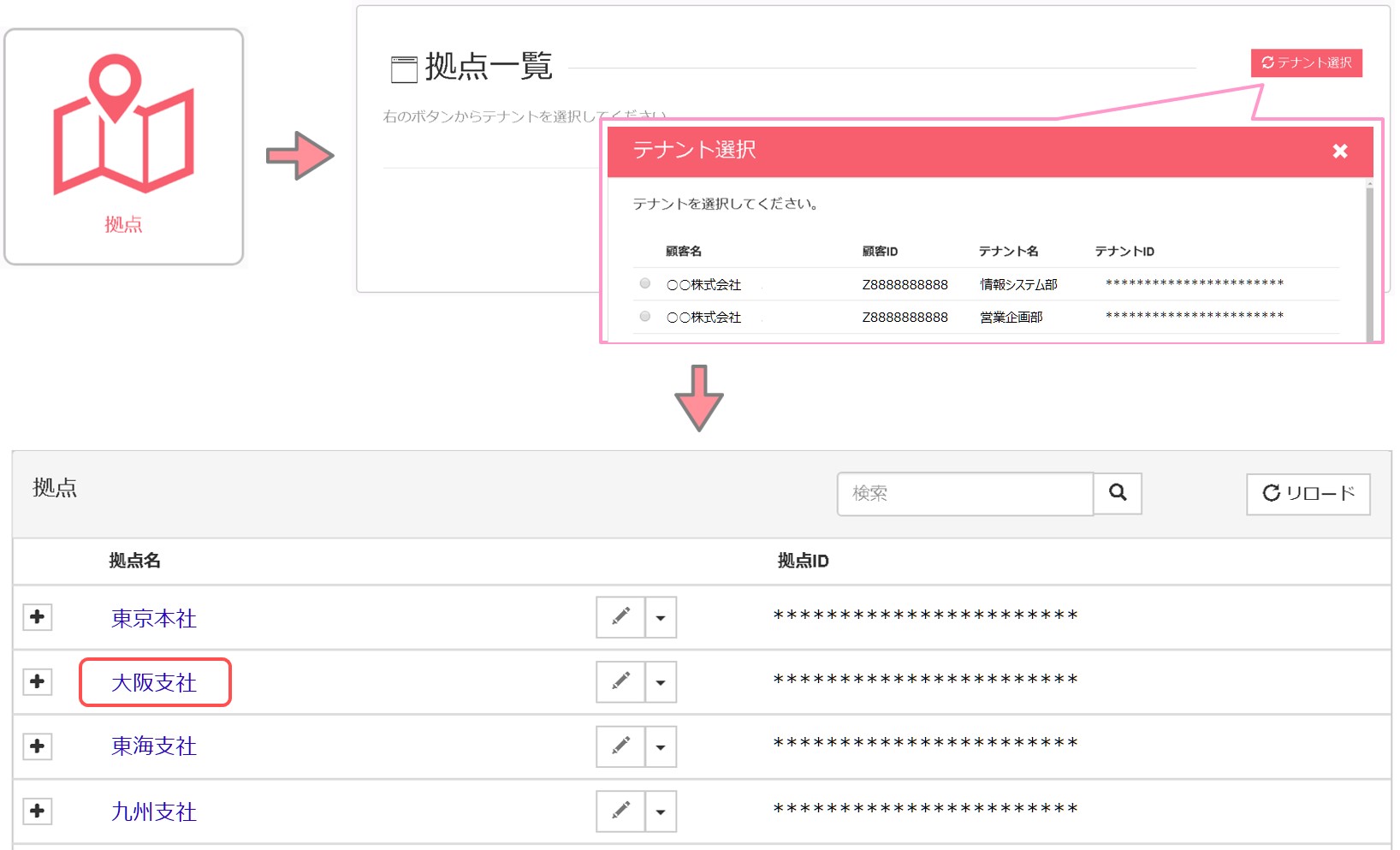

拠点一覧からテナントを選択し、対象の拠点を選択します。

手順2. 拠点のLANポートを選択

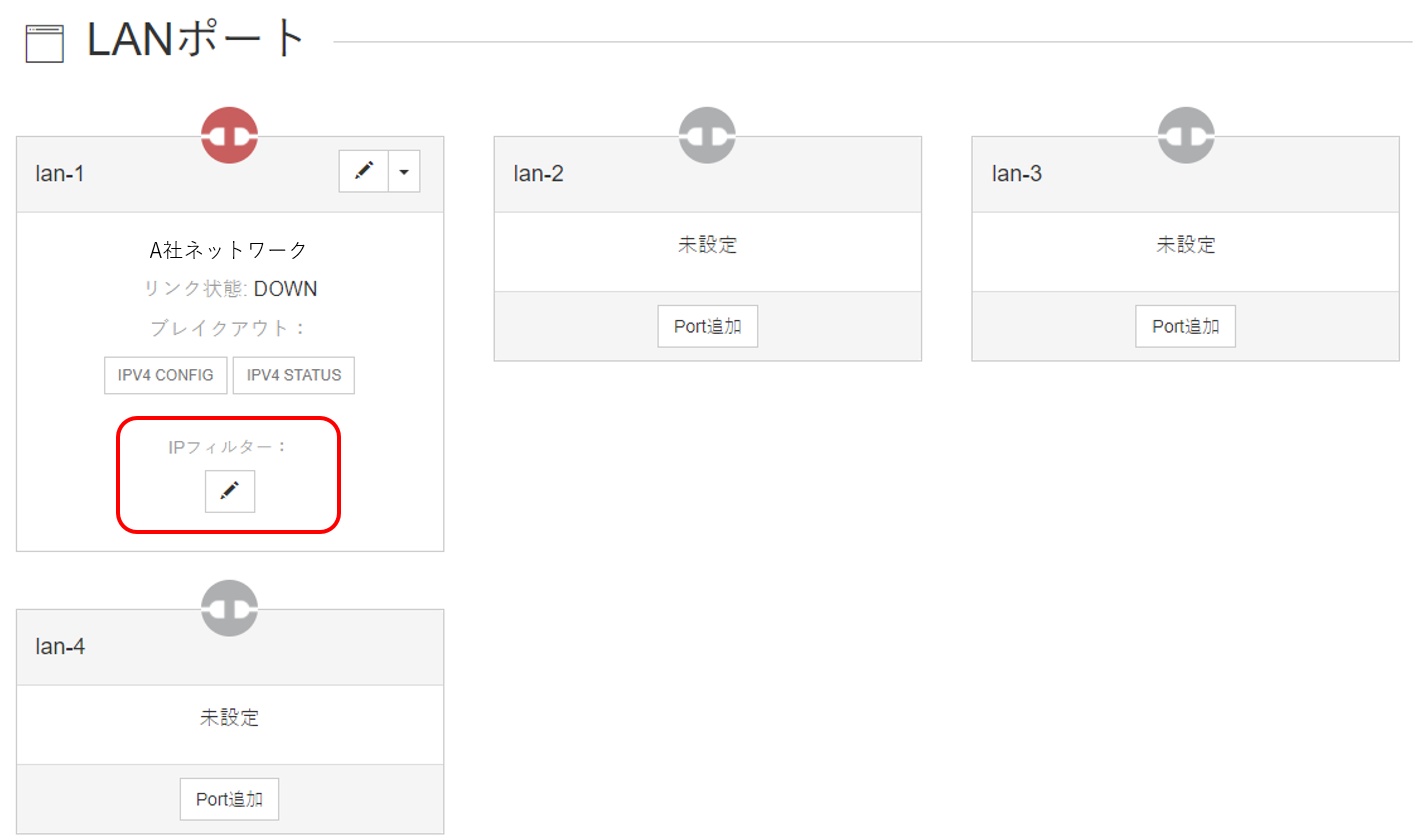

拠点の詳細画面の対象LANポートのIPフィルターの鉛筆ボタンから、「IPフィルター選択」画面を開きます。
LANポート自体の設定は「LANの設定：IPアドレスの設定」を参照ください。

手順3. LANポートにIPフィルターを設定

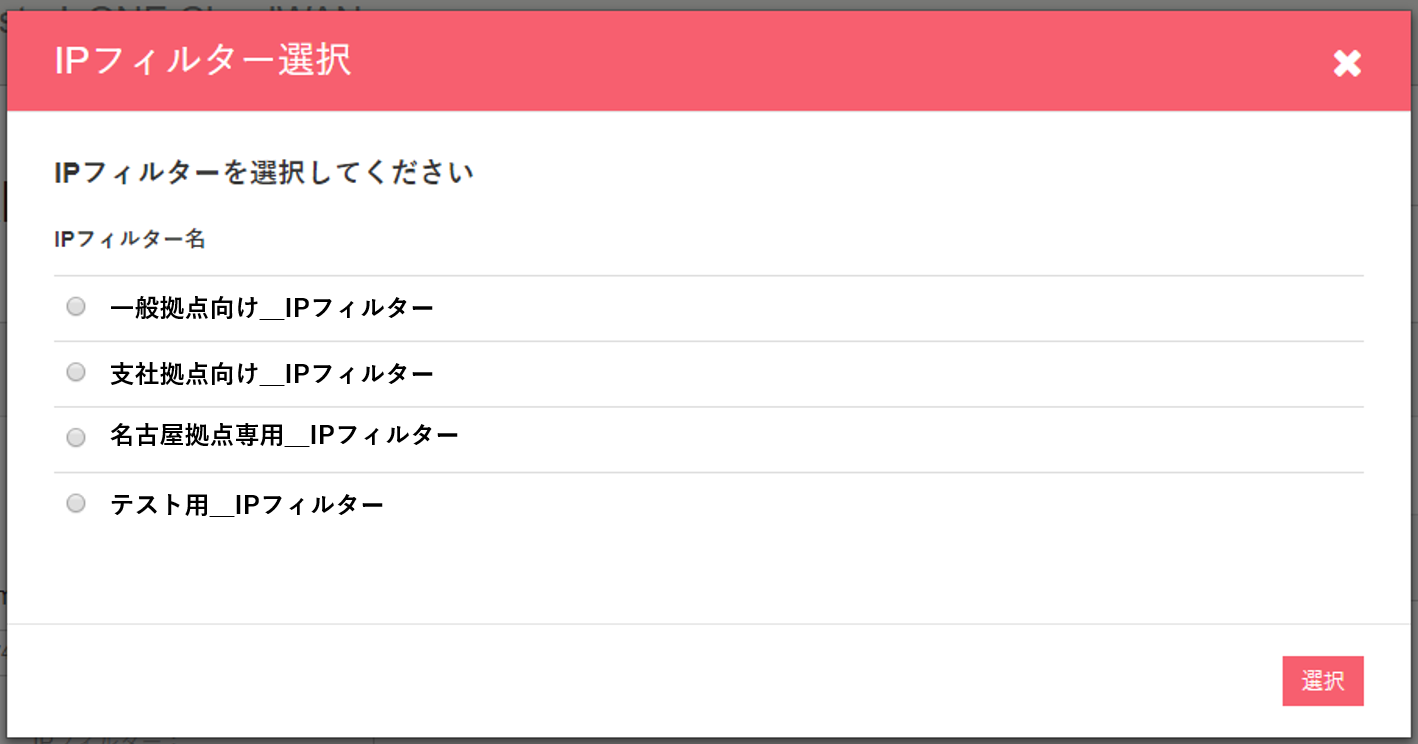

「IPフィルター選択」のポップアップ画面から、作成したIPフィルターを選択し、「選択」ボタンをクリックします。これでIPフィルターの設定は完了です。
