チュートリアル：LAN設定：IPアドレスの設定

IPアドレスの設定

ここでは、LANポートにIPアドレスを設定する手順について説明します。

以下の値を例に設定を進めます。

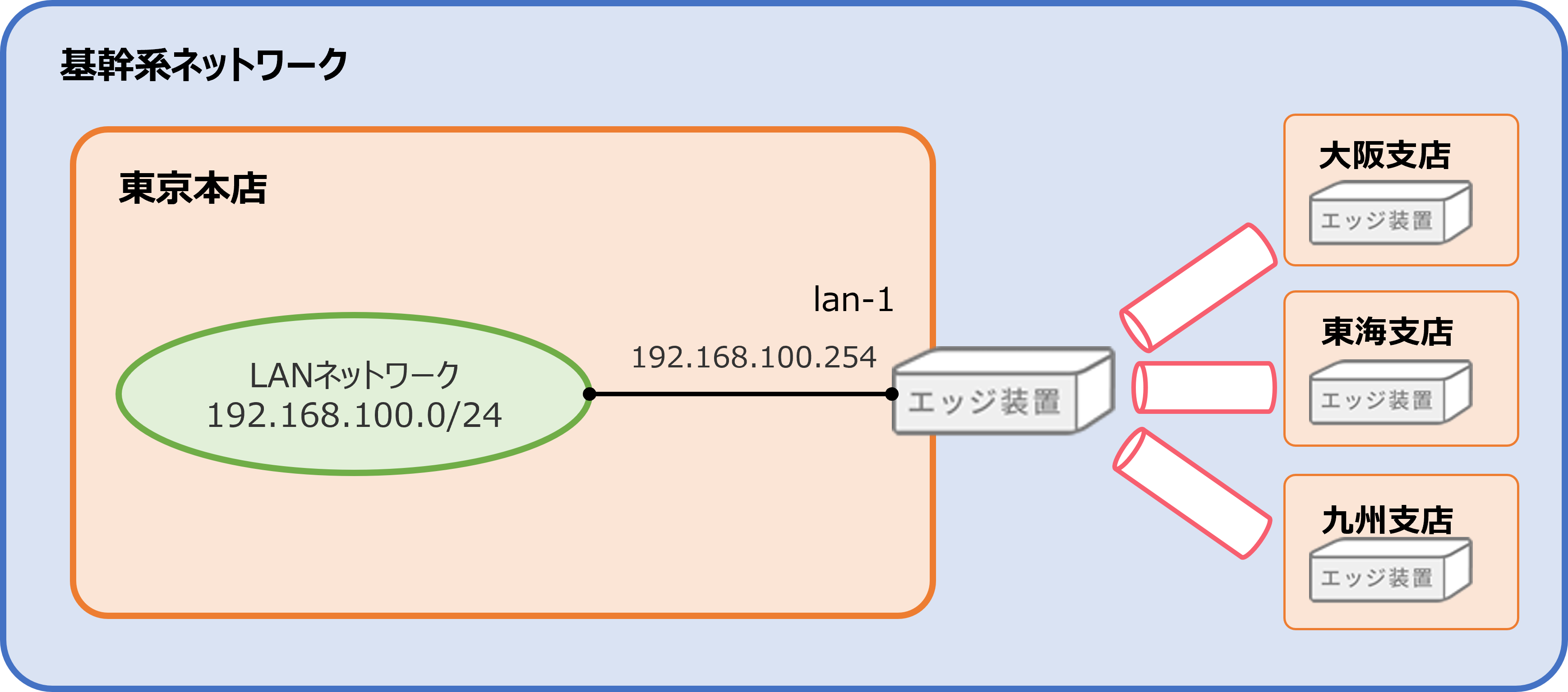

＜ネットワーク構成イメージ＞

ステップ１. ネットワークの作成
　手順1．「ネットワーク作成」画面を開く
　手順2. ネットワークの作成
　手順3. ネットワークの参照
ステップ2. LANポートの作成
　手順1．「拠点」の選択
　手順2．LANポートの選択
　手順3．LANポートのIPアドレス設定

ステップ１. ネットワークの作成

※ステップ1は「オーバーレイタイプ」をご利用のお客様のみが対象です。
　「セキュアパッケージ」をご利用のお客様はネットワーク作成はできません。

LANポートの設定を行うには、最初に拠点が所属する“ネットワーク”を作成します。

手順1．「ネットワーク作成」画面を開く

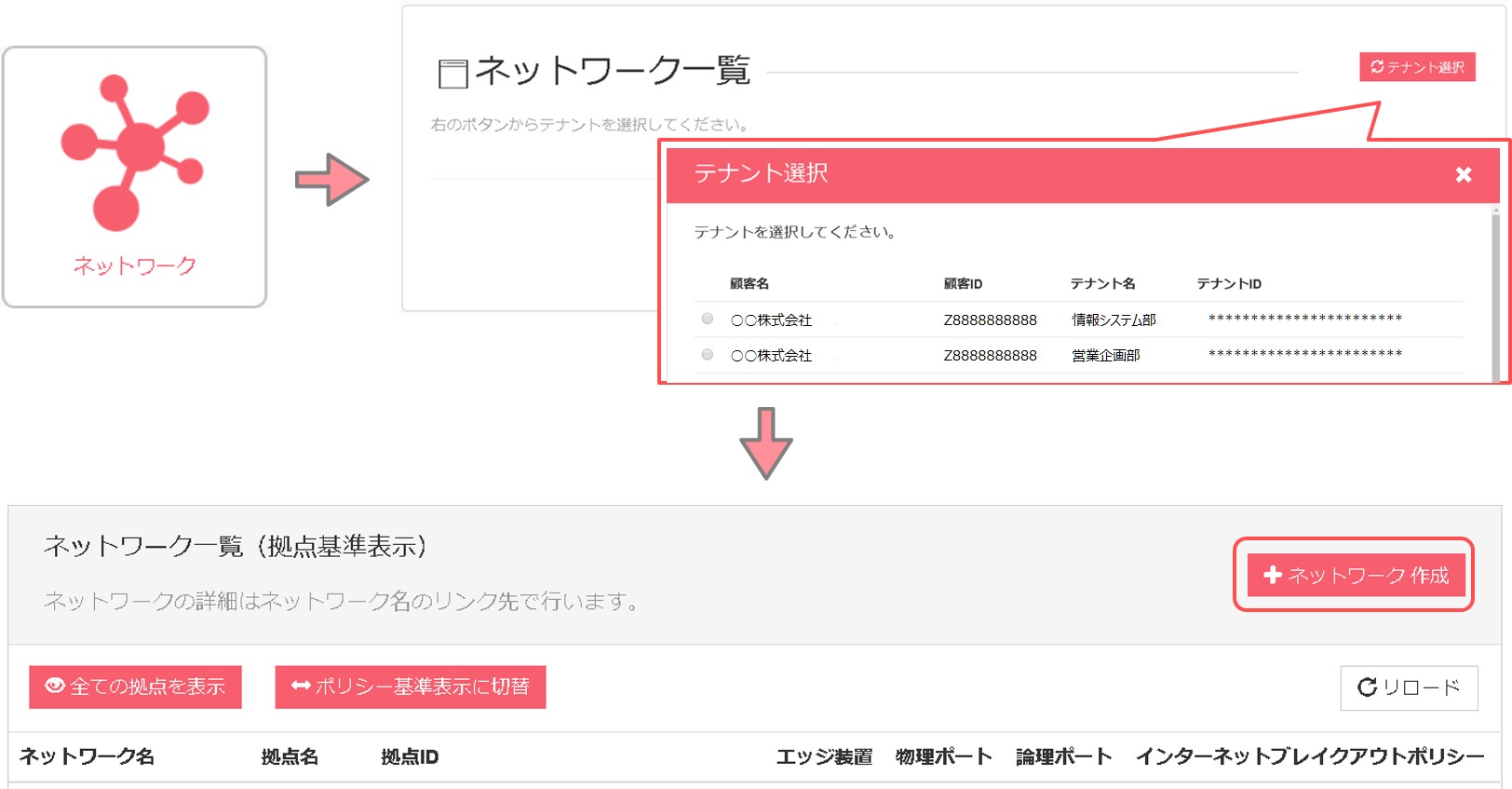

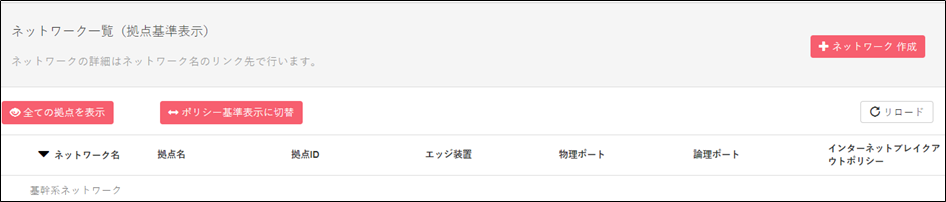

ネットワーク一覧からテナントを選択し、「ネットワーク作成」画面を開きます。

手順2. ネットワークの作成

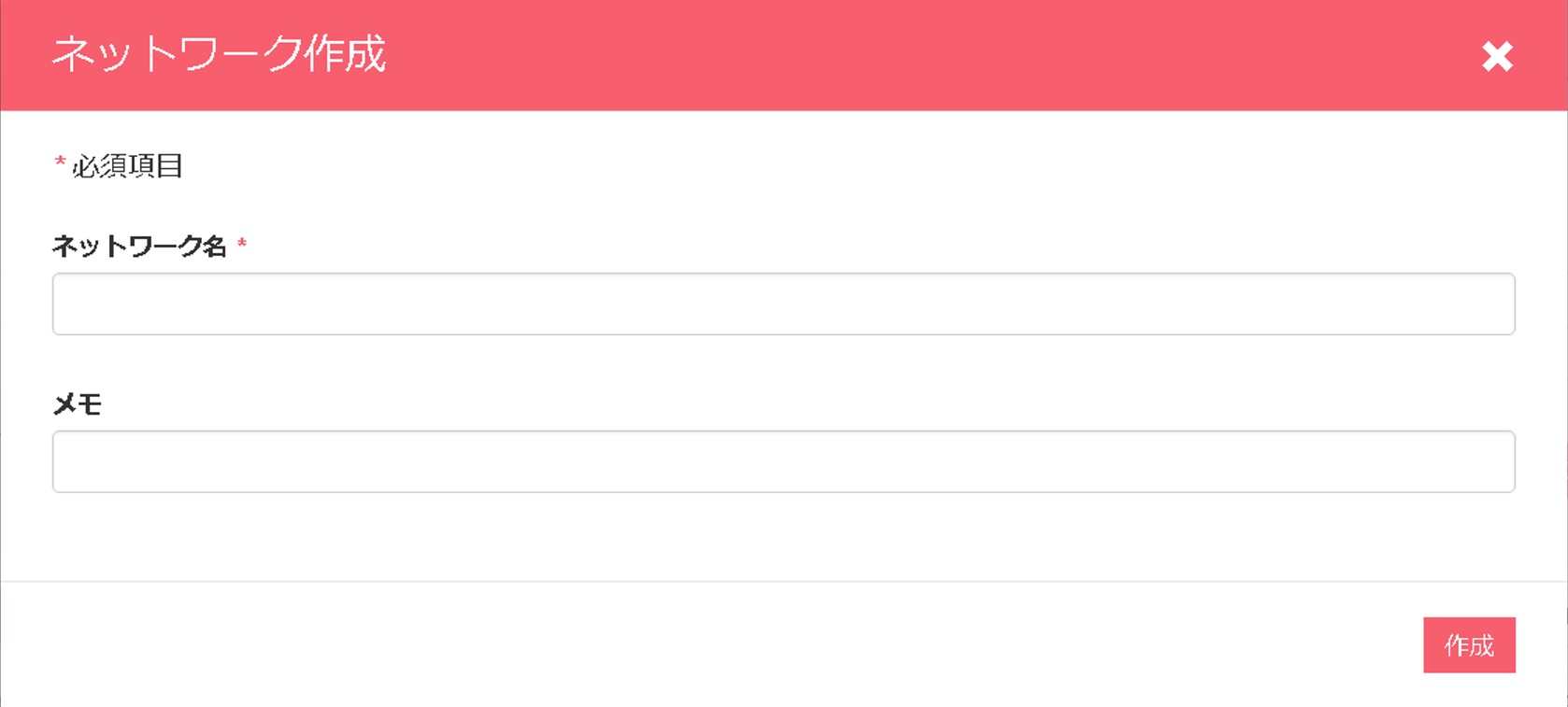

「ネットワーク作成」ポップアップ画面から、以下を入力します。「作成」ボタンをクリックします。
これでネットワークの作成は完了です。

留意事項

ここで作成した「基幹系ネットワーク」に各拠点が所属します。
通信先の拠点を追加された場合には、その拠点も同様に「基幹系ネットワーク」に所属させる必要があります。

手順3. ネットワークの参照

「ネットワーク一覧」から、作成した「基幹系ネットワーク」が表示されることを確認してください。

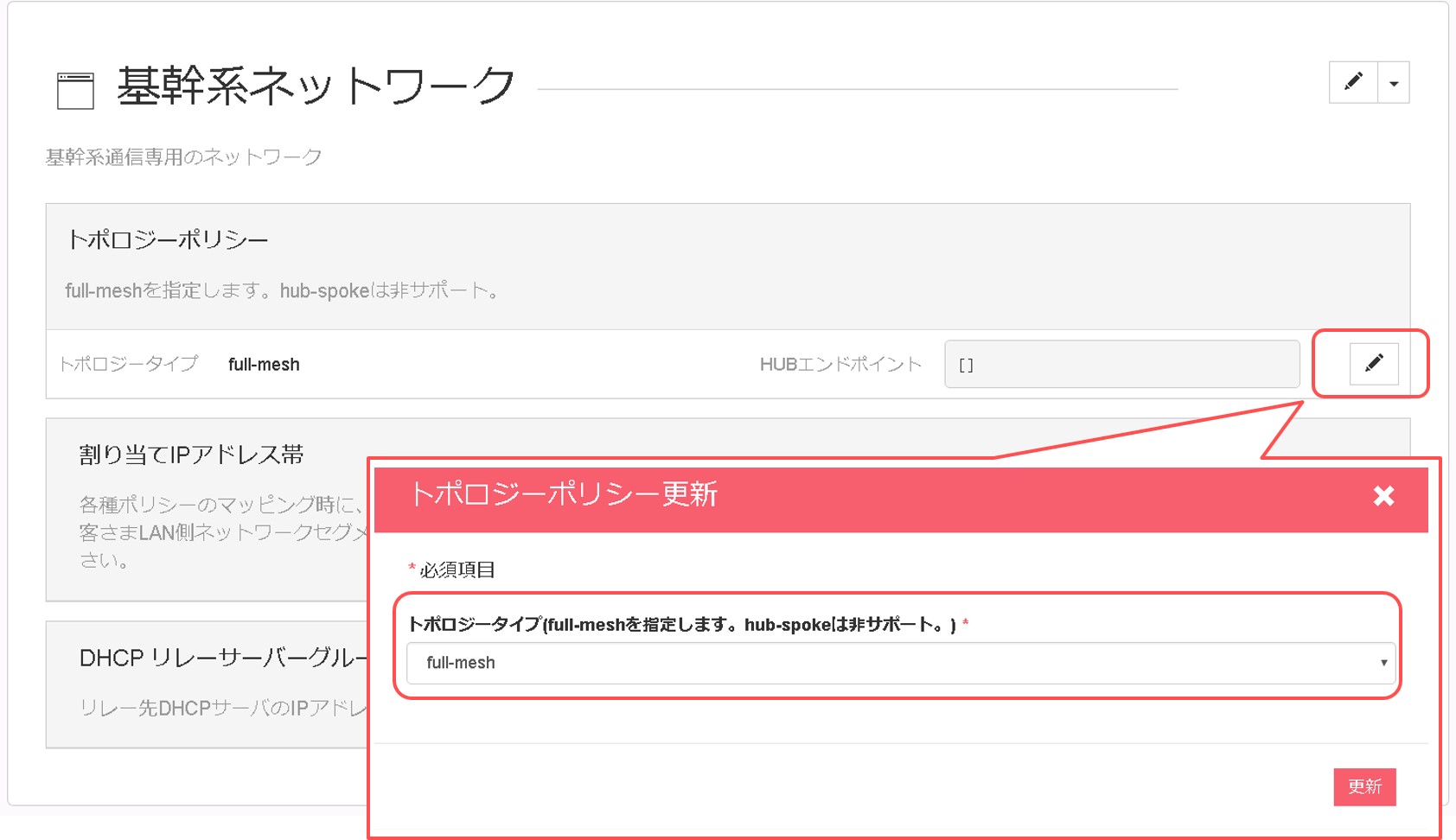

ネットワーク名を選択すると詳細画面が開きますので、トポロジーポリシー“full-mesh”であることを確認してください。

ステップ2. LANポートの作成

所属する「ネットワーク」作成後、LANポートの設定を行います。
以下の値を例に設定を進めます。

LANポートのIPアドレス：　192.168.100.254/24

手順1．「拠点」の選択

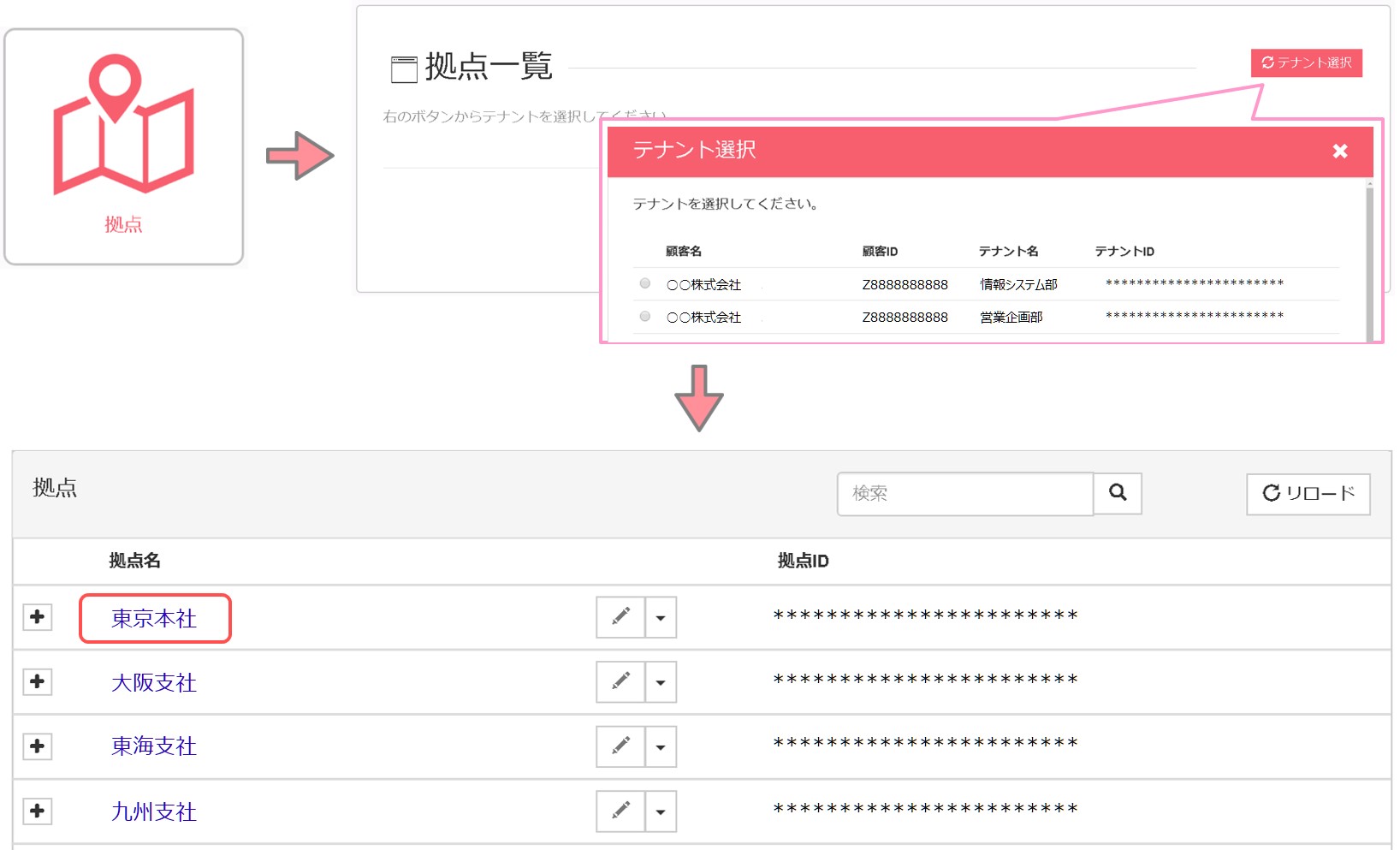

拠点一覧からテナントを選択し、対象の拠点を選択します。

手順2．LANポートの選択

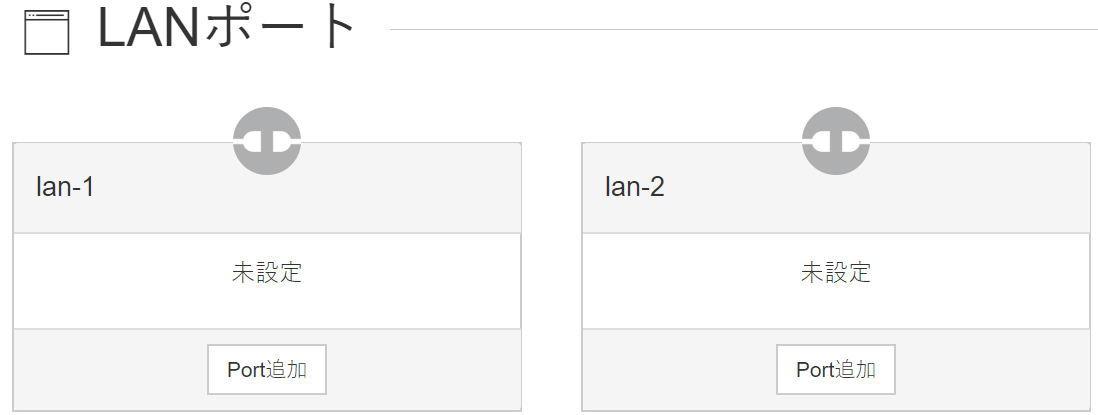

拠点の詳細画面から、「Port作成」画面を開きます。
LANポートは複数ありそれぞれに設定が行えますが、ここでは1回線利用として[lan-1]を選択します。
lan-1に表示されている「Port追加」ボタンをクリックします。

手順3．LANポートのIPアドレス設定

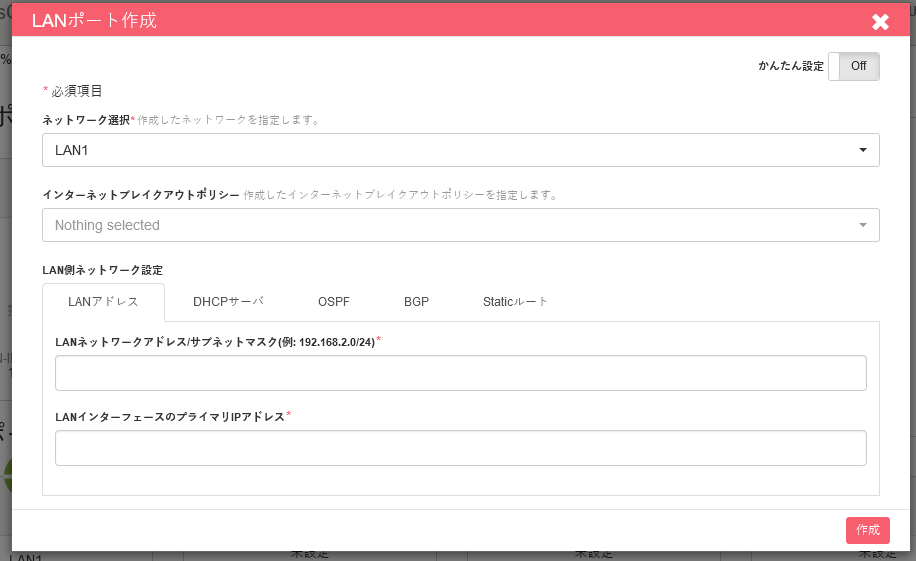

[Port作成]のポップアップ画面から、以下を選択、入力し、「作成」ボタンをクリックします。
これでLANポートの設定は完了です。

※オーバーレイタイプ

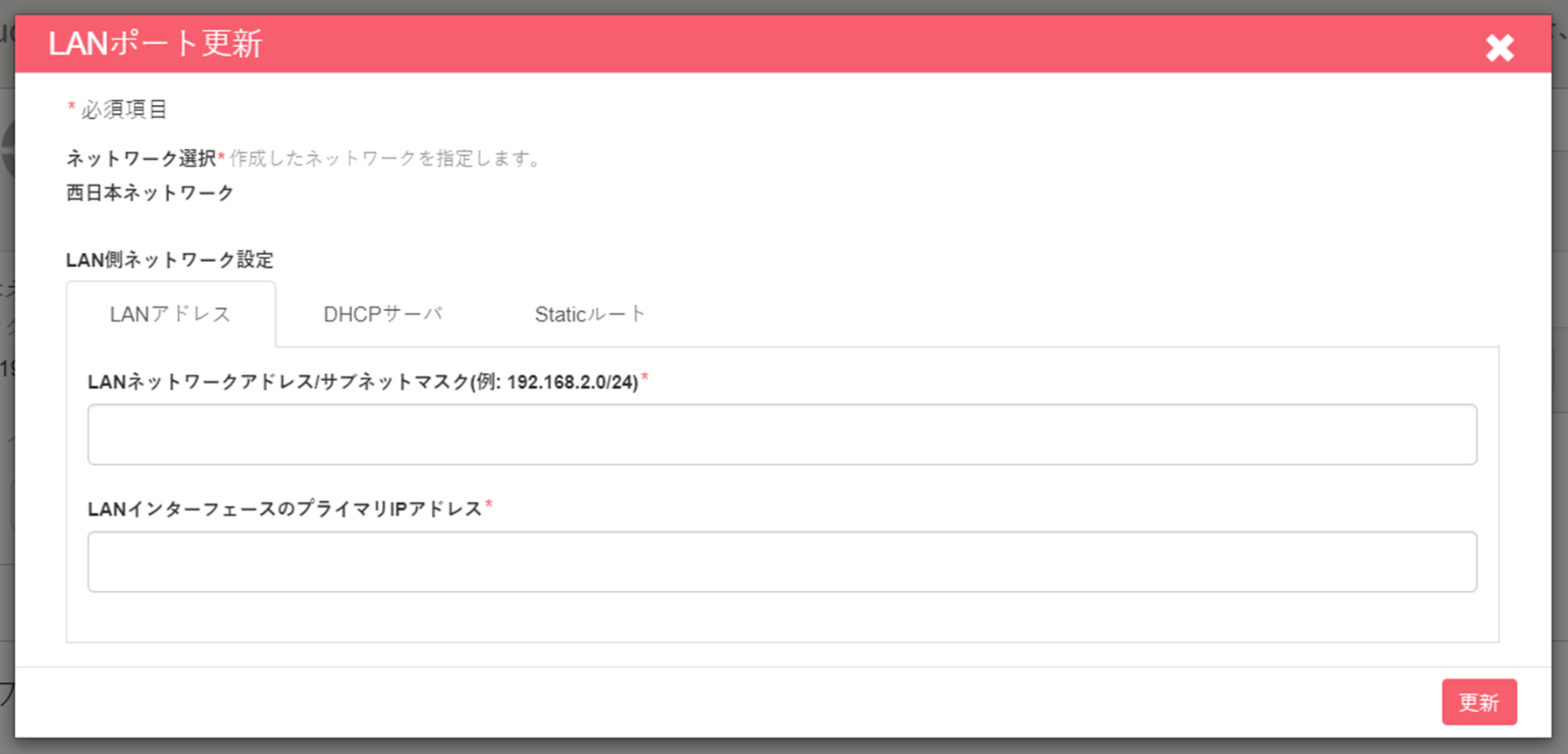

※セキュアパッケージタイプ
