コントロールパネル（オーバーレイタイプ）：ハイブリッドWAN&ブレイクアウト組合せ設定例　①全てローカルブレイクアウトパターン

＜目次＞
・①×A　のパターンの設定例
・①×B1　のパターンの設定
・①×B2　のパターンの設定

①×A　のパターンの設定例

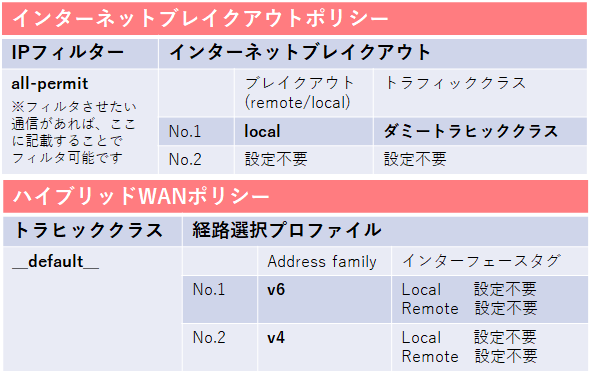

実現したい動作

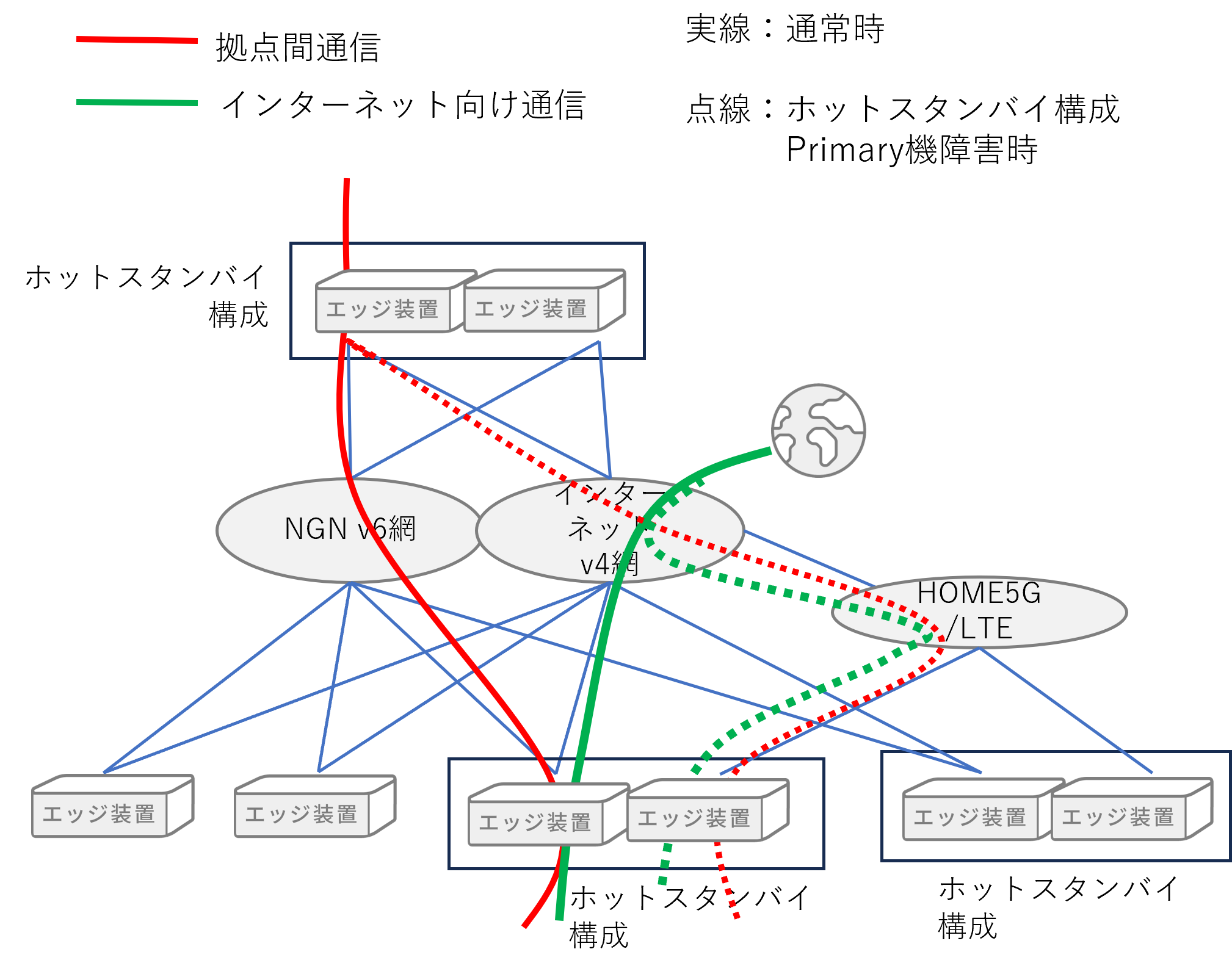

① 各拠点から直接インターネットへぬけさせたい（＝LAN側デフォルトルート設定がある拠点は存在しない）
Ａ WAN回線1本のみ
　・拠点間通信は、v6トンネルにのせてNGN折り返しで通信させる
　・インターネット向け通信は、WAN-1のv4アドレスにてインターネットへローカルブレイクアウトさせる。

※補足

• ダミートラヒッククラスとは：　
  トラヒックアプリケーションを紐づけない、空のトラフィッククラスを作成します。

• インターネットブレイクアウトとハイブリッドWANで「 __default__」を重複設定すると、拠点間通信が、v4/v6トンネルをローバラしますので、上記の設定にて設定をお願いいたします。
• トラヒッククラスは、_default_ と　ダミートラヒッククラス以外は作成不要です。

• その他のトラヒッククラスを作成した場合は、それらもハイブリッドWAN設定に追加設定する必要があります。

• 記載がないその他設定箇所は、デフォルト値のままでOKです。

• リモート側にデフォルトルートが存在する場合、上記の設定では、インターネット向け通信はローカルとリモートでローバラするのでご注意ください。

①×B1　パターンの設定例

実現したい動作

①　各拠点から直接インターネットへぬけさせたい（＝LAN側デフォルトルート設定がある拠点は存在しない）

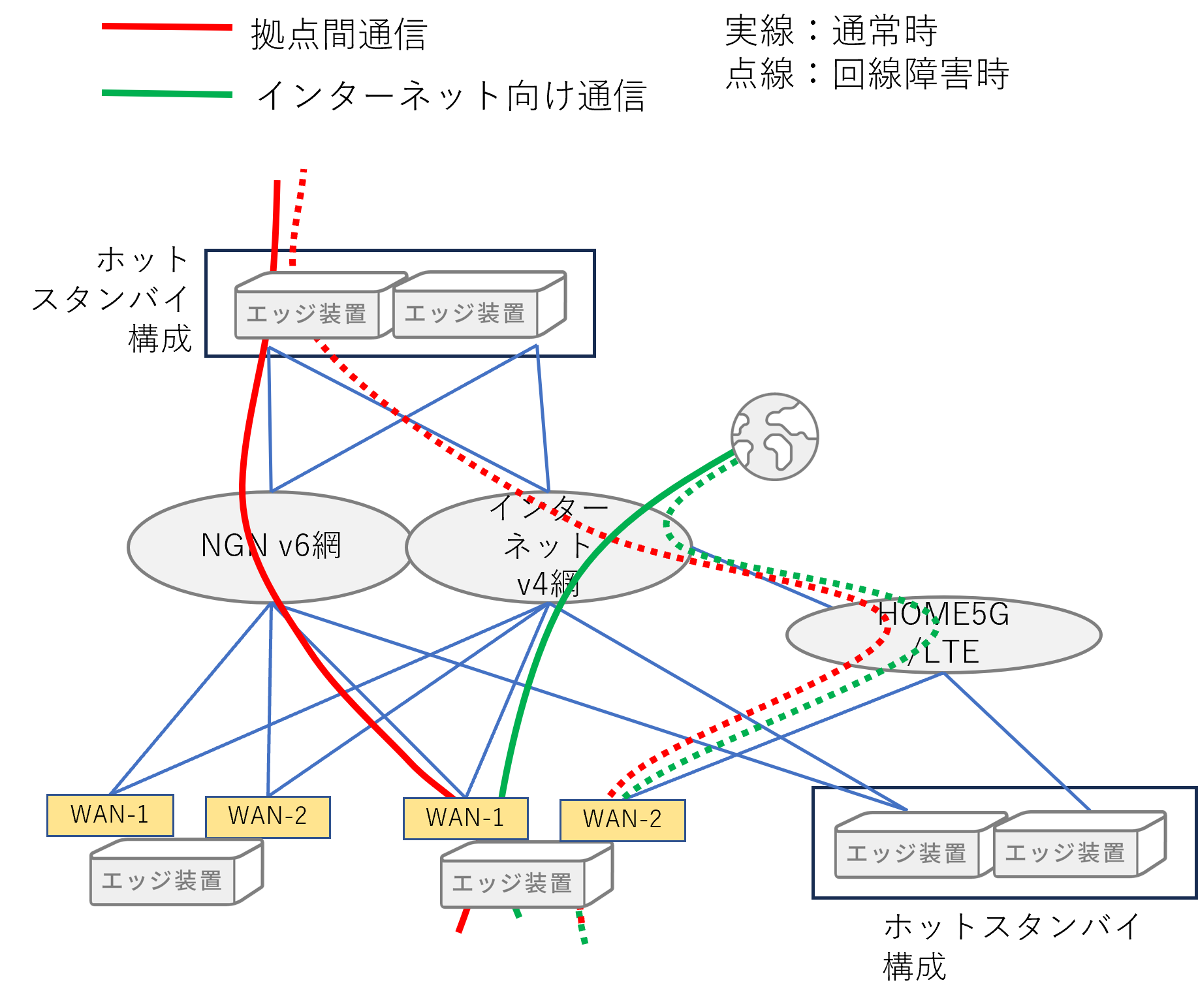

Ｂ　一部の拠点で、1台のエッジ装置に複数WAN回線を接続した構成としたい

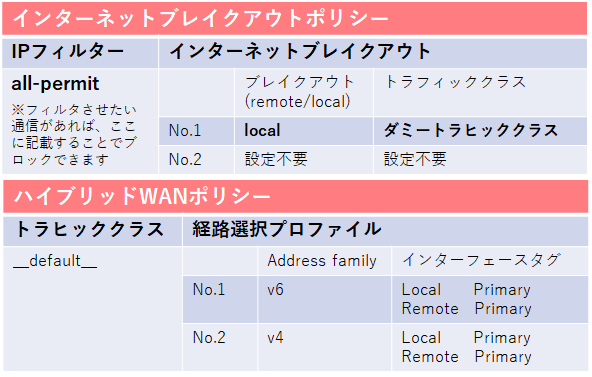

　　B1:　通常時はWAN-1で, 障害時はWAN-2 で流したい。
　・拠点間通信は、v6トンネルにのせてNGN折り返しで通信させる
　・インターネット向け通信は、WAN-1のv4アドレスにてインターネットへローカルブレイクアウトさせる。

※補足

• ダミートラヒッククラスとは：　
  トラヒックアプリケーションを紐づけない、空のトラフィッククラスを作成します

• ダミートラヒッククラス、_default_ 以外のトラヒッククラスは不要です。

• インタフェースタグのPrimary、Secondaryについて
  Primaryは WAN-1、Secondaryは WAN-2　を指定した初期設定済のインターフェースタグです。
• 記載がないその他設定箇所は、デフォルト値のままでOKです。

①×B2　パターンの設定例

実現したい動作

①　各拠点から直接インターネットへぬけさせたい（＝LAN側デフォルトルート設定がある拠点は存在しない）
Ｂ　一部の拠点で、1台のエッジ装置に複数WAN回線を接続した構成としたい

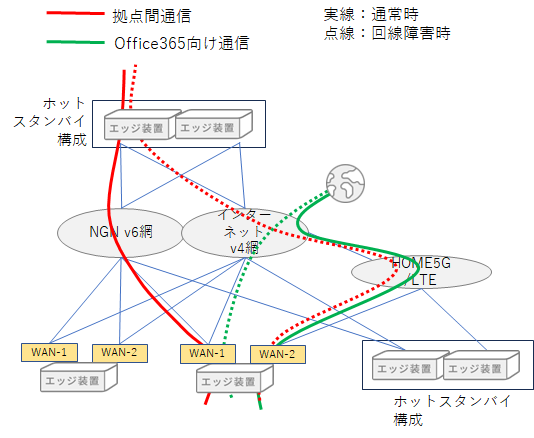

　　B2:　・Office365は、WAN-2のv4アドレスにてローカルブレイクアウト
　　　 　・Office365以外のインターネット向けは WAN-1のv4アドレスでローカルブレイクアウト
　　　　 ・拠点間通信は、WAN-1のv6トンネルでNGN折り返しによる通信にて行いたい。

※補足

• ダミートラヒッククラスとは：　
  トラヒックアプリケーションを紐づけない、空のトラフィッククラスを作成します

• ダミートラヒッククラス、_default_ 、Office365以外のトラヒッククラスは不要です。
• Office365以外の通信を加えたい場合は、同じ個所に該当通信のトラヒッククラスを追加ください。
• インタフェースタグのPrimary、Secondaryについて
  Primaryは WAN-1、Secondaryは WAN-2　を指定した初期設定済のインターフェースタグです。
• 記載がないその他設定箇所は、デフォルト値のままでOKです。

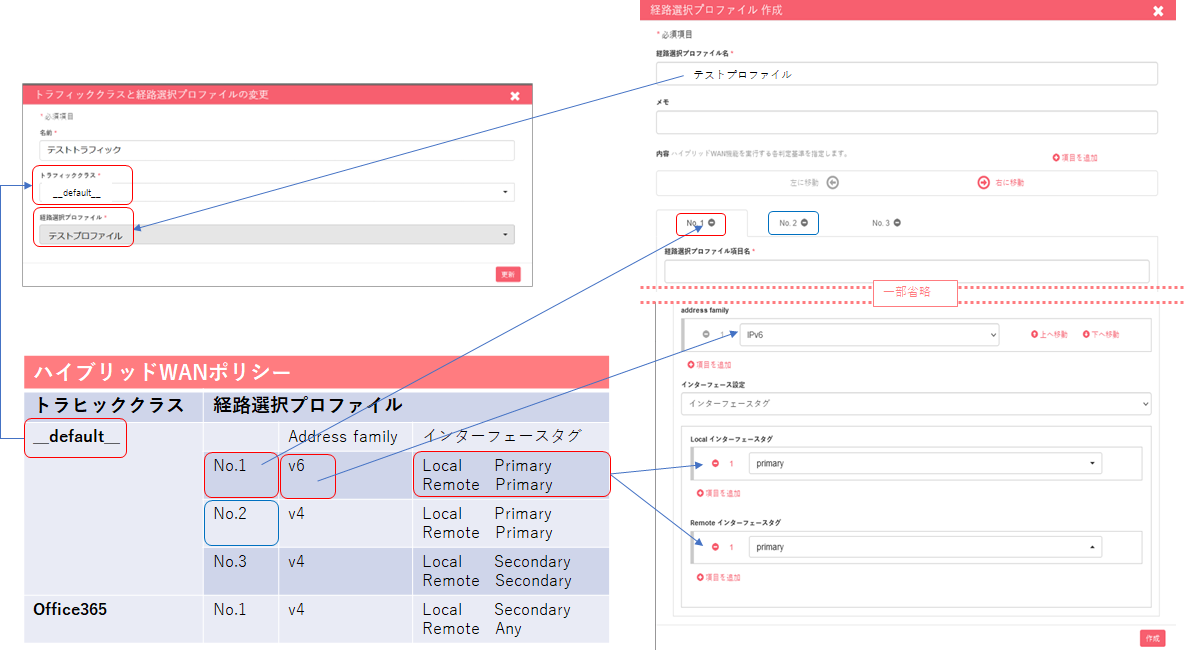

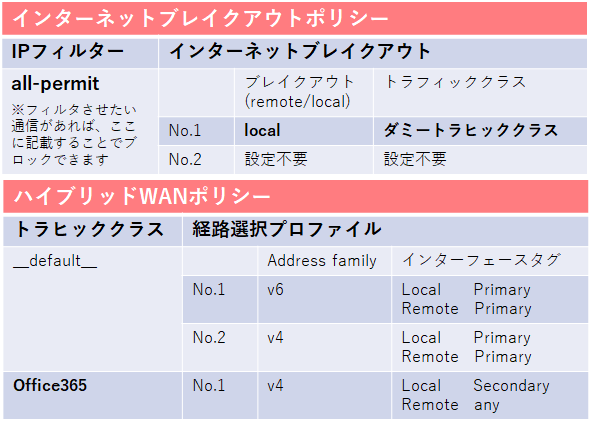

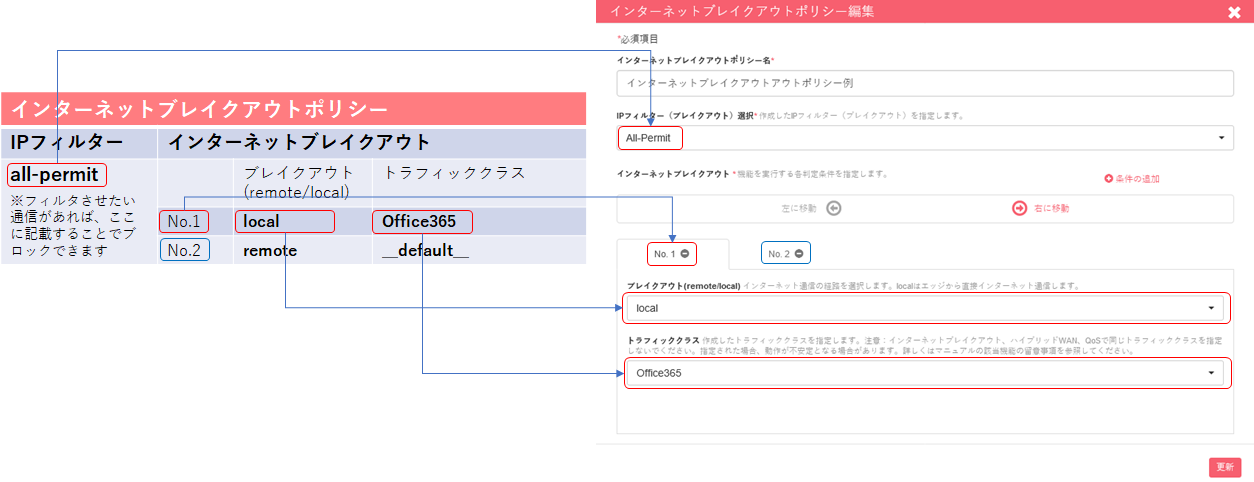

（参考）インターネットブレイクアウトポリシーのポータルでの設定対応箇所

（参考）ハイブリッドWANポリシーのポータルでの設定対応箇所
