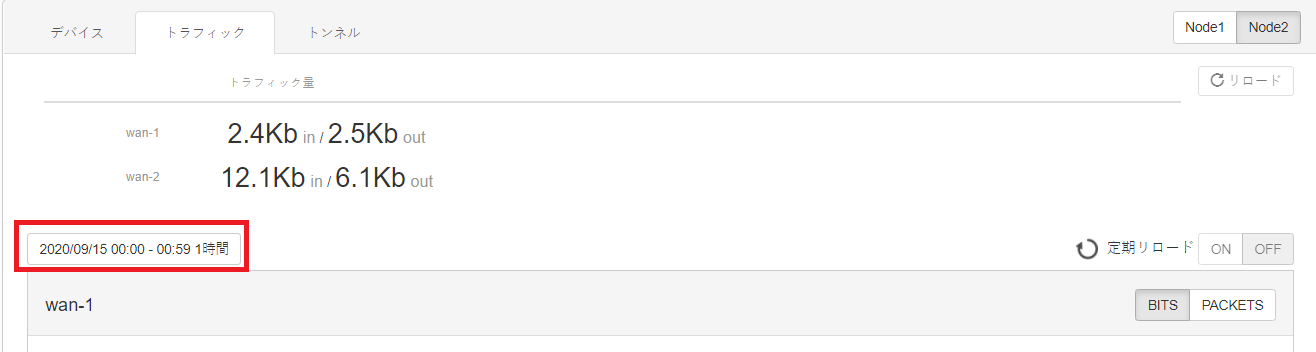

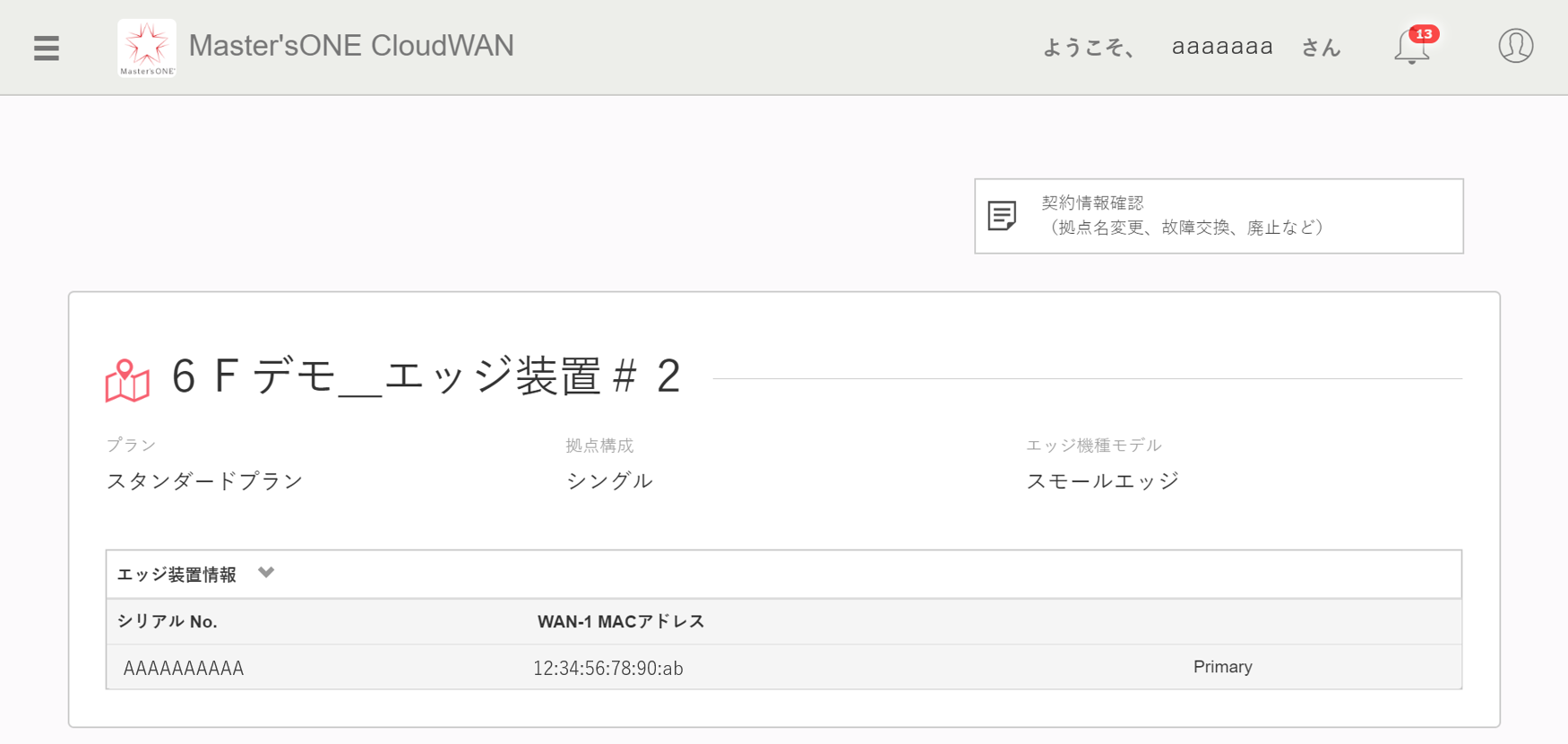

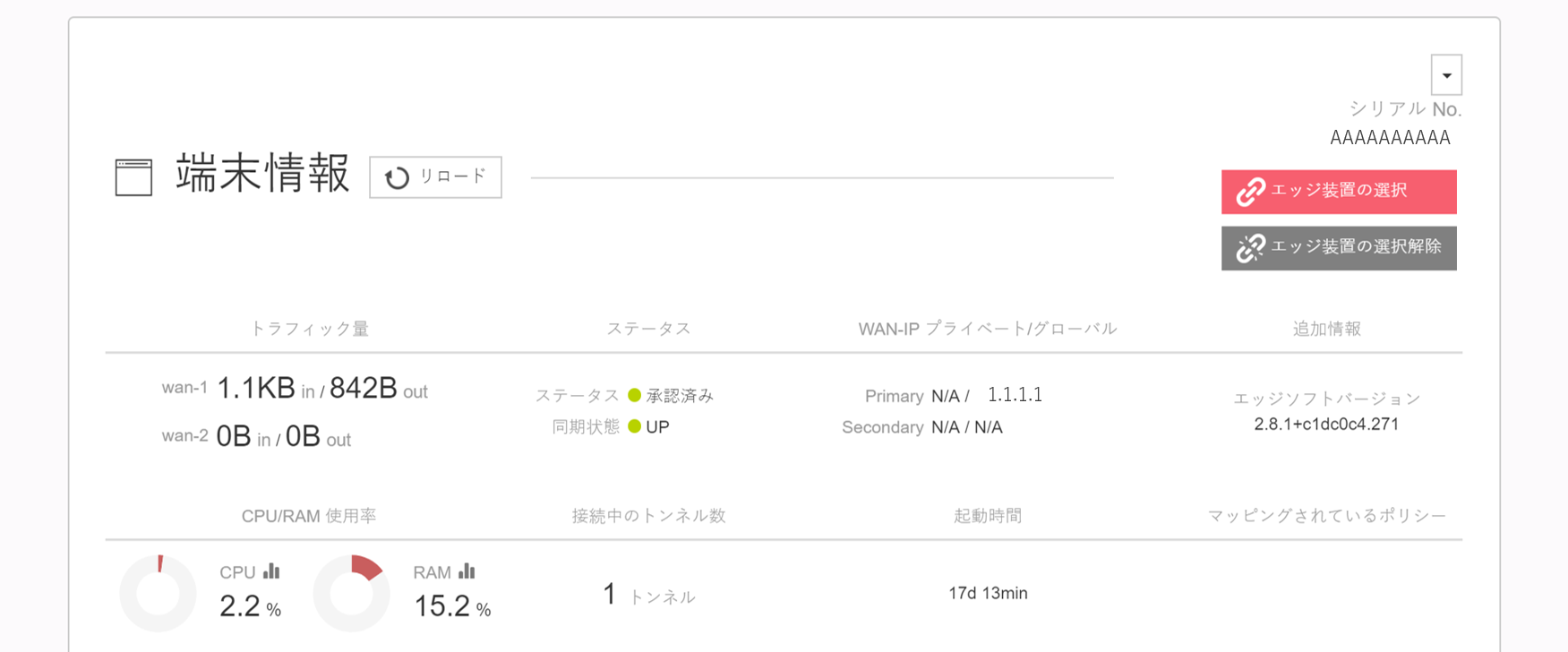

コントロールパネル（オーバーレイタイプ）：拠点情報（TOPページ、拠点一覧、トラフィックグラフ、Ping / Traceroute など）

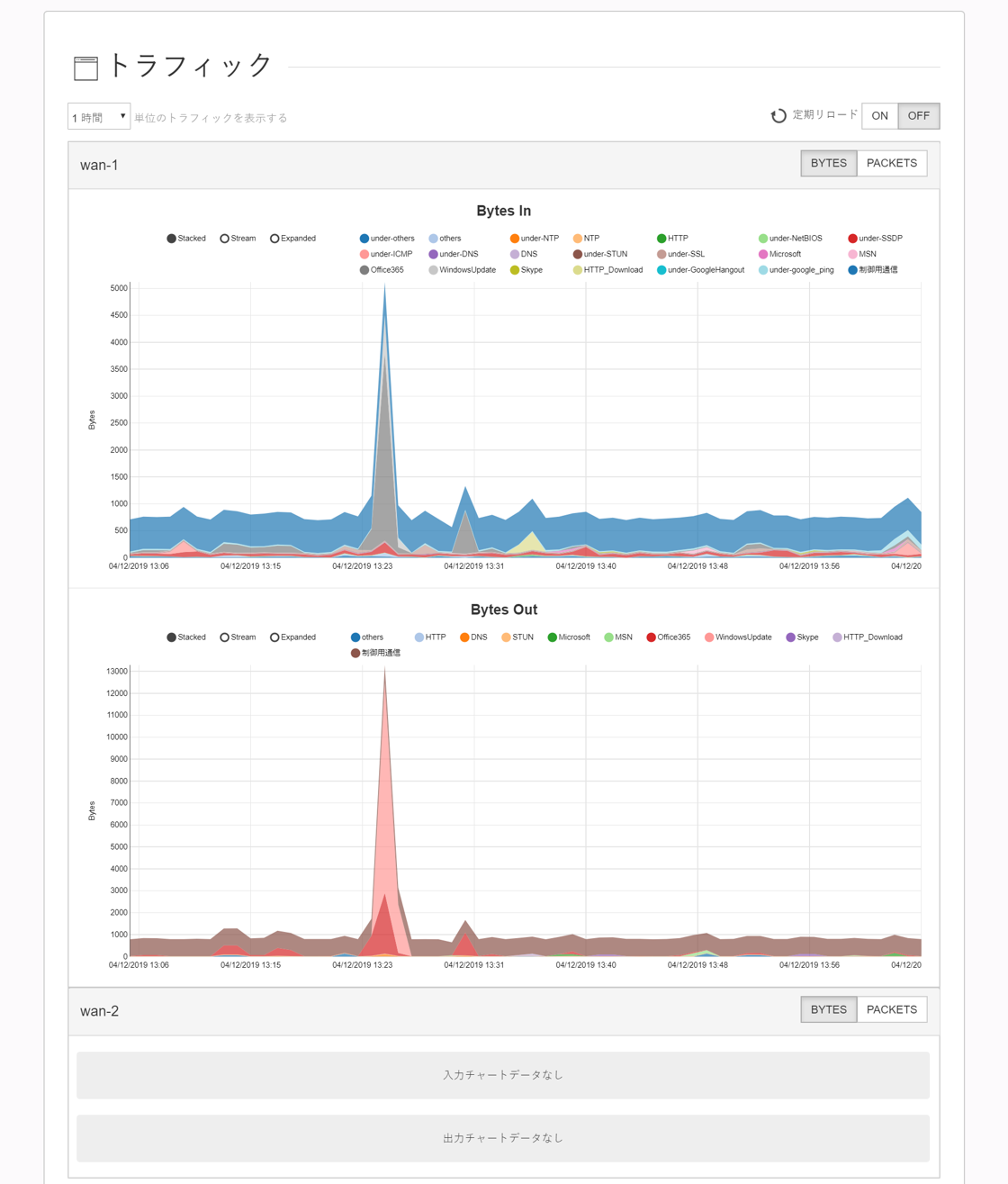

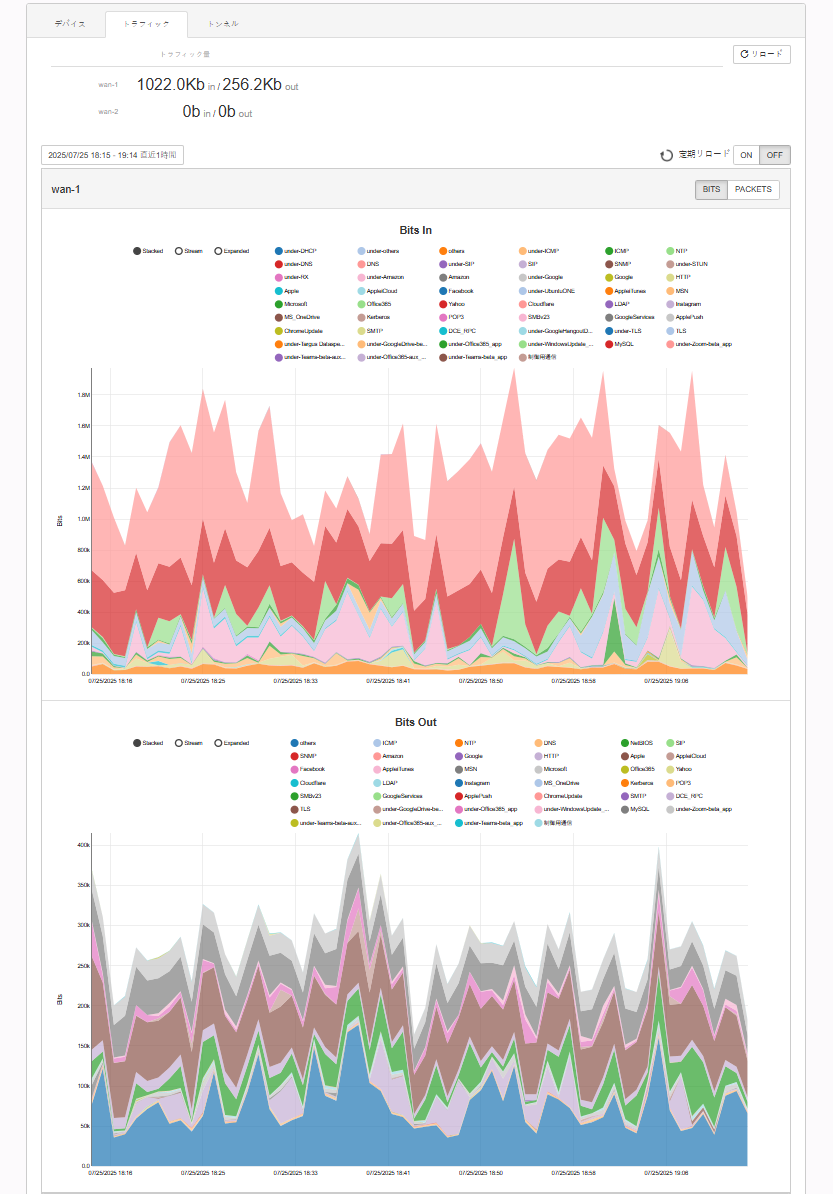

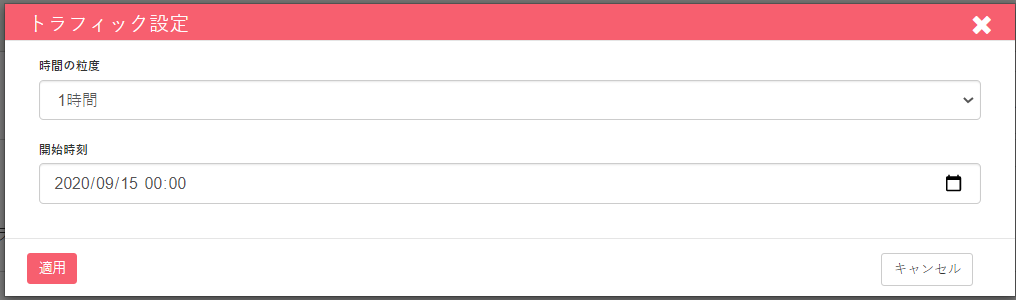

グラフに表示されるアプリケーションの表示は以下となります。
 [通信経路-] [アプリケーション]

※制御用の通信 ( Cプレーン ) に限り「制御用通信」と表示されます。

≪表示例≫

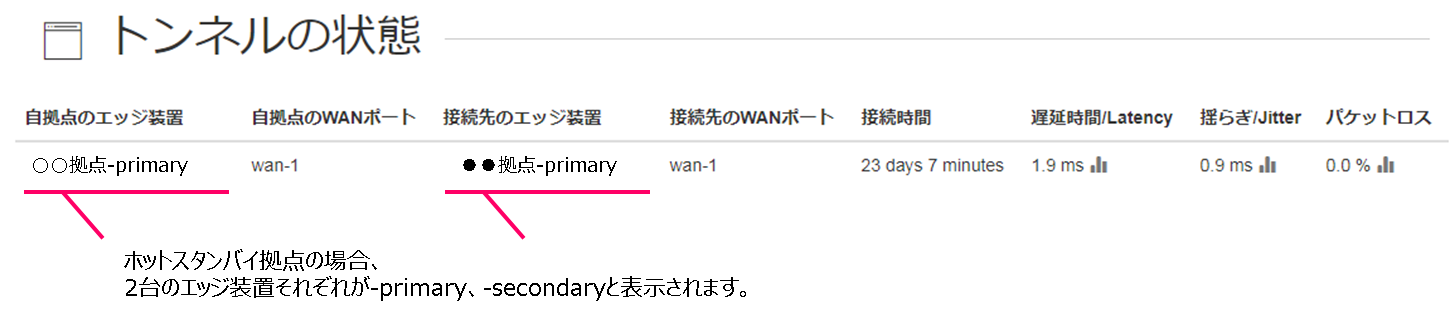

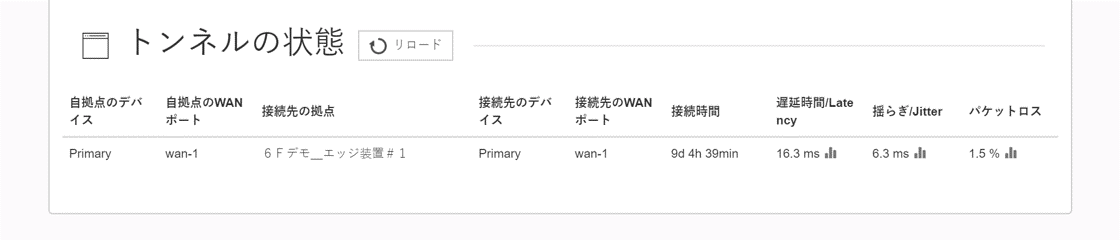

トンネル接続状態の表示内容

対向のエッジ装置とのトンネル状態を表示します。
トンネルごとに、遅延時間、揺らぎ、パケットロスを参照することができます。

留意事項

トンネル状態では、パケットロス、遅延、ゆらぎはリアルタイムの情報を表示しております。
集計を行う際に、周期的に0ms、0%が表示されることがあります。

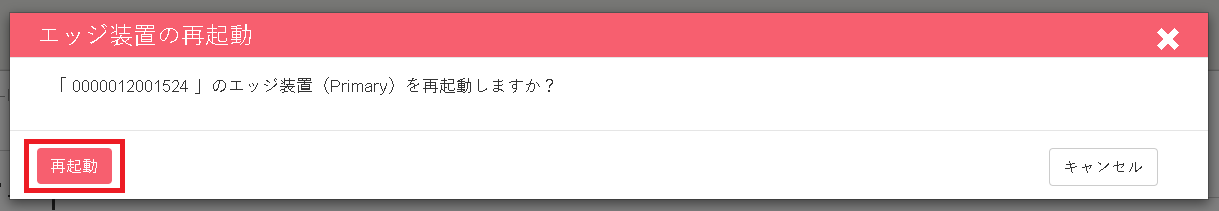

エッジ装置のリモート再起動

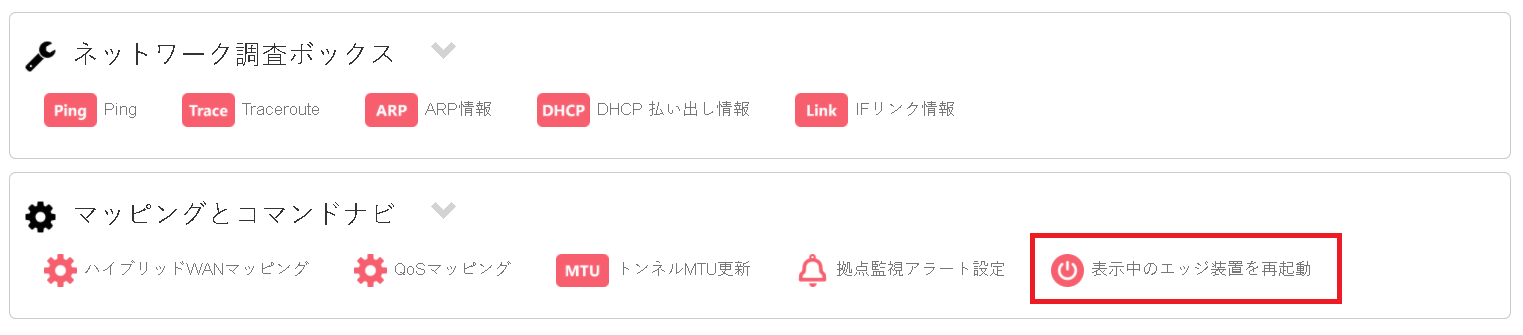

「拠点詳細」の画面下部の「マッピングとコマンドナビ」から「表示中のエッジ装置を再起動」を選択してください。ホットスタンバイの場合、「Primary」「Secondary」を選択した後、実施してください。

• お客さまにて作成されたトラフィッククラスに含まれるカスタムトラフィックは、インターネットブレイクアウト、ハイブリッドWAN、QoSに設定されているか否かを問わず、全て表示されます。
  不要な表示項目がありましたら、当該のトラフィッククラスを削除してください。
• トラフィッククラスは、テナントごとに共通の設定項目です。
  拠点ごと、ネットワークごとなどに特定のトラフィッククラスのみを表示させることはできません。
• Google Chromeにてブラウザ設定の[プライバシーとセキュリティ] で [予測サービスを使用してページをより迅速に読み込む] をオンにしていると、特定のボタンが表示されない現象が確認されています。

MTU手動設定

お客様のアンダーレイ環境に応じて、異なるMTU値でも最適な設定に変更できるよう、お客様が拠点情報画面からエッジ装置がトンネル確立のためのMTU値を変更できる機能を追加しました。

• CloudWANでは、Cプレーン／Dプレーントンネル確立する際のカプセル化により、82bytesのヘッダー情報が付与されます。
  ヘッダー情報の詳細はこちらをご参照ください。
• フレッツ回線のみご利用の場合、初期値（1372）から変更の必要はありません。
• トンネルMTUは1100-1372の間で指定が可能です。
• コントロールパネルから変更したMTU値はエッジ装置へ動的に設定反映されます。
  変更した際にCプレーン／Dプレーントンネルが一度切断する場合がございます。
• すでに変更済みのMTU値は、新たに変更しない限りその設定が維持されます。
• 変更したMTU値は、WAN1／WAN2／WAN3に適用されます。
• MTU値が1454以下の回線をご利用される場合、ご利用される通信環境のMTU値からカプセル化するヘッダ分（82bytes）を差し引く必要がございます。
  （例）
  • ご利用環境のMTU値：1500 - 82 = 1418 、コントロールパネル設定値は1372
  • ご利用環境のMTU値：1400 - 82 = 1318 、コントロールパネル設定値は1318

設定方法

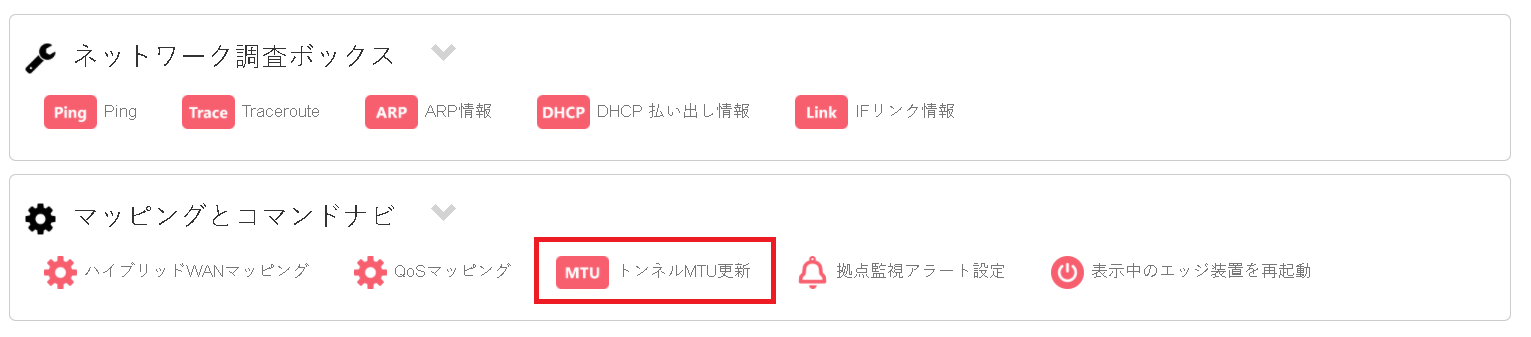

「拠点詳細」の画面下部の「マッピングとコマンドナビ」から「トンネルMTU更新」を選択してください。

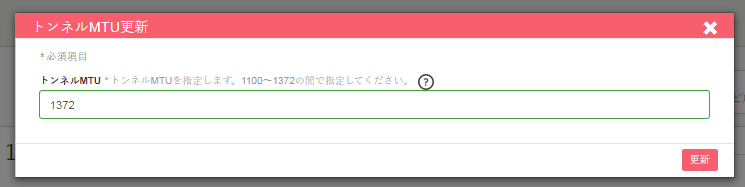

ポップアップ画面が表示されたら、お客様任意の値を設定し、「更新」を選択してください。

• コントロールパネルから変更したMTU値はエッジ装置へ動的に設定反映されます。
  変更した際にCプレーン／Dプレーントンネルが一度切断する場合がございます。

ネットワーク調査機能

お客様の切り分けをサポートするため、エッジ装置からアンダーレイやオーバレイ向けの特定のIPアドレスに対して、Ping／Trace routeを実行する機能やエッジ装置のARPテーブル情報、DHCP払い出し確認機能、IFリンク速度確認機能を追加しました。
※Ping/Traceroute機能はbeta版となります。不具合が発生する可能性がございます。
　正式サポート時は別途WEB掲載によりアナウンスいたします。

各機能の起動方法

「拠点詳細」の画面下部の「ネットワーク調査ボックス」から選択できます

Ping設定方法

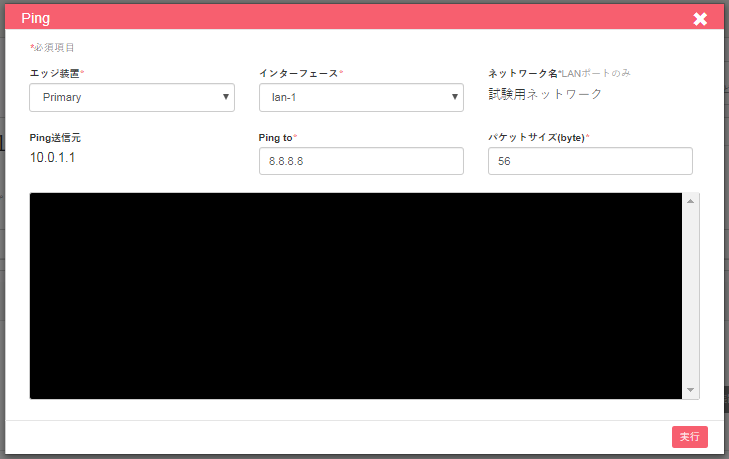

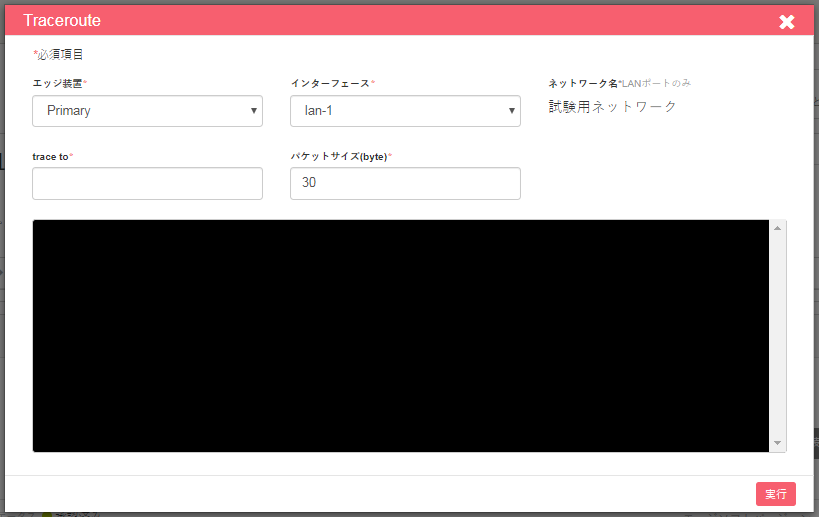

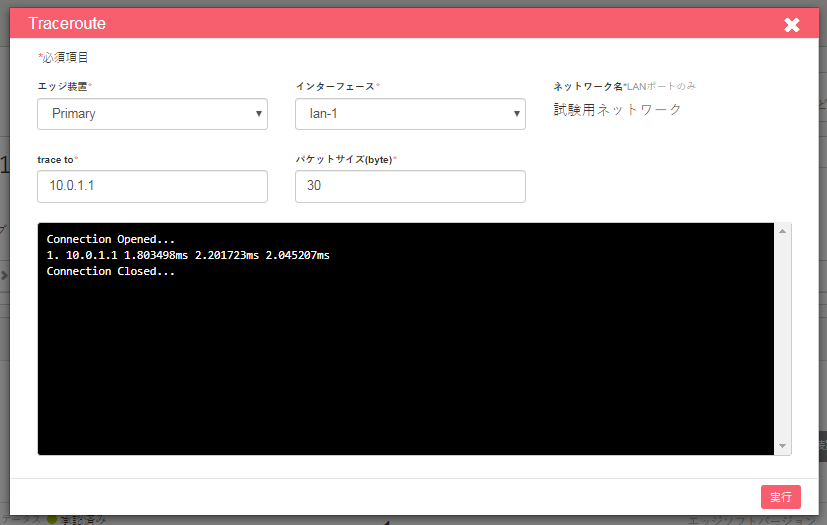

表示されたポップアップ画面で「エッジ装置」「インターフェイス」「Ping to」「パケットサイズ(byte）」を選択／入力し、「実行」を選択します。

入力した値に基づき「実行」選択すると、結果が表示されます。

留意事項

ローカルブレイクアウトを設定されている拠点ではインターネットブレイクアウトの動作確認を目的としたPing/Tracerouteとしてはご利用できません。タイムアウトまたは表示なしになります。
拠点間通信向けのプライベートアドレスに対しては、Ping/Traceroute機能はご利用可能です。

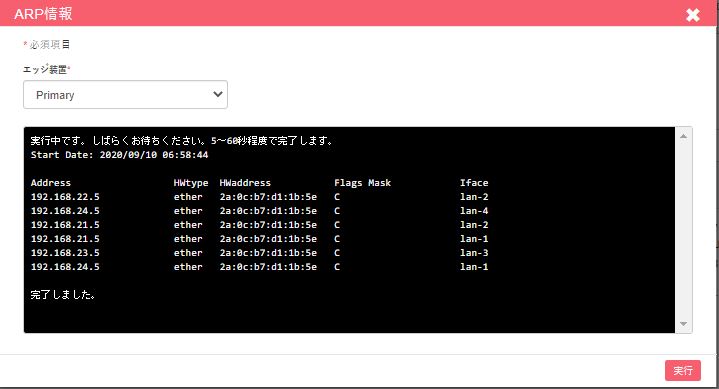

ARP情報 設定方法

表示されたポップアップ画面で、「エッジ装置」を選択し、実行ボタンを押下します。

画面には、前回の実行結果が表示されていることがありますが、再実行することで前回の実行結果は消去されます。

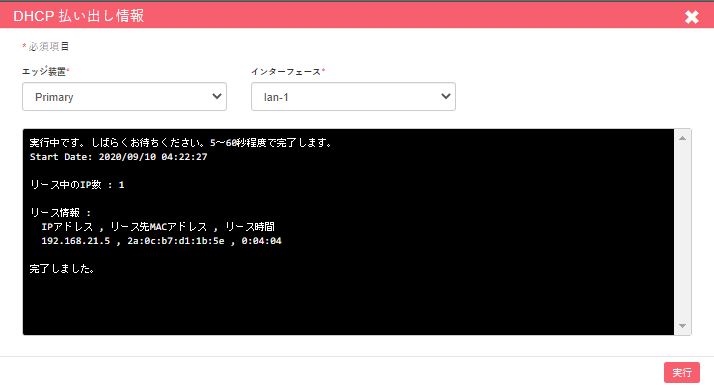

DHCP払い出し情報 設定方法

表示されたポップアップ画面で、「エッジ装置」「インターフェース」を選択し、実行ボタンを押下します。

画面には、前回の実行結果が表示されていることがありますが、再実行することで前回の実行結果は消去されます。

IFリンク情報 設定方法

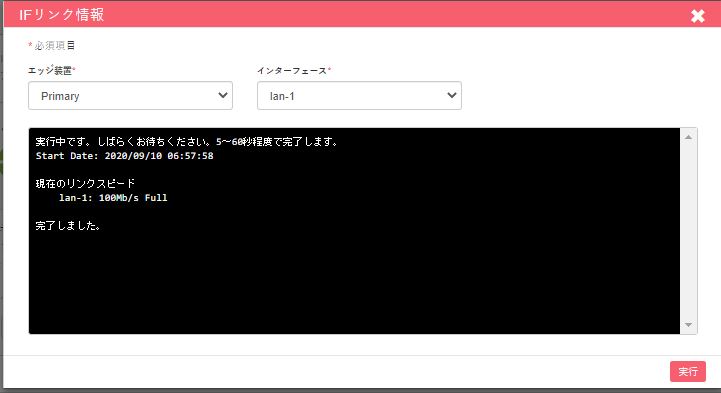

表示されたポップアップ画面で、「エッジ装置」「インターフェース」を選択し、実行ボタンを押下します。

画面には、前回の実行結果が表示されていることがありますが、再実行することで前回の実行結果は消去されます。

• PPPoE接続の場合、構成によりwanインタフェース側のARP情報が表示されないことがあります。

IFリンク情報

• クラウドコネクタ拠点、コアエッジ装置拠点では物理的な設備面の速度（例. 10,000 Mb/s Full）がそのまま表示されることがあるため、IFリンク情報はご利用いただけません。
