コントロールパネル（オーバーレイタイプ）：クラウドコネクタ構築までの流れ

クラウドコネクタ構築までの流れ

拠点作成までの流れは次の通りです。

※ステップ１～３（アカウント申し込み～テナント作成）の手順はコントロールパネルマニュアル（オーバーレイタイプ）：拠点作成までの流れを参照ください。

※ステップ６　「トークンを参照し、仮想エッジをサーバーへデプロイ」の手順は利用する環境ごとに異なります。以下のマニュアルを参照ください。
・AWS：　コントロールパネルマニュアル：クラウドコネクタ ( AWS ) の環境設定手順

※仮想エッジ装置用のインスタンスのお申し込みが別途必要となります。
　Master'sONE CloudWAN オーバーレイタイプクラウドコネクタプランのご利用料金には、AWSのインスタンスご利用料金は含まれておりません。

インスタンス情報とファームウェア情報は以下のマニュアルをご参照ください。
クラウドコネクタのインスタンスとファームウェバージョン

コントロールパネルより、クラウドコネクタをお申し込みください。お申し込み後すぐにご利用になれる状態となります。
お申し込みが完了した際に、手配状況連絡先メールアドレスへ通知します。

以下のいずれかの方法にて、≪契約情報登録（拠点）≫画面を開いてください。

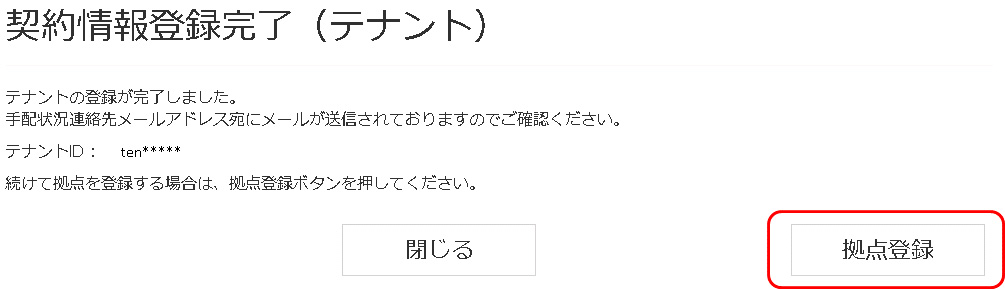

前項の≪契約情報登録 (テナント) 　完了≫画面から「拠点登録」ボタンを押してください。
TOPページの「テナント」、または左上グローバルメニューから「テナント一覧　＞　対象の“テナントID”」を押してください。

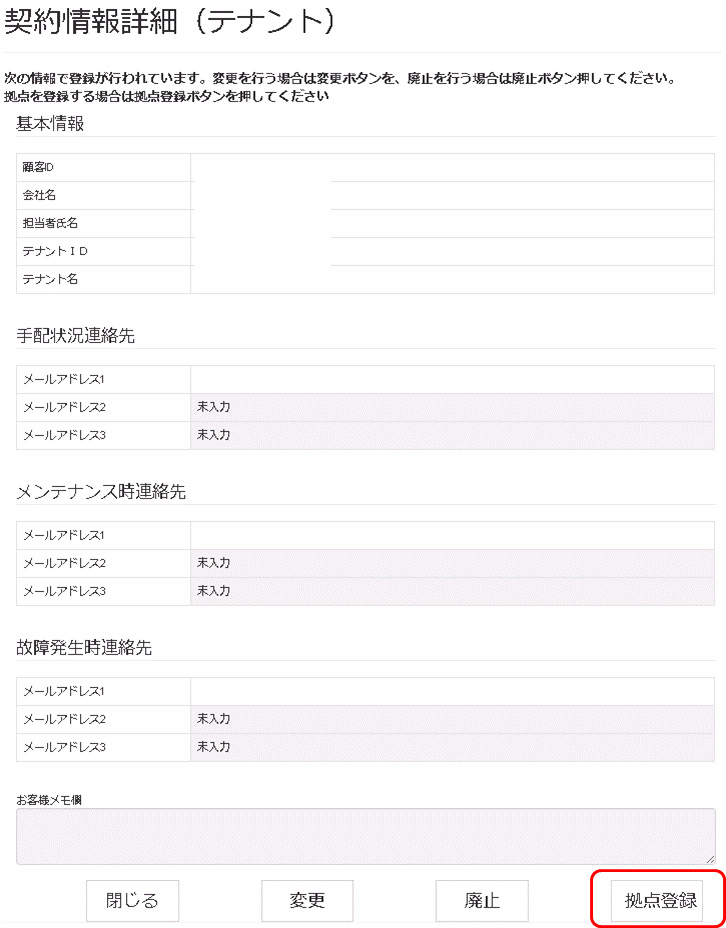

≪テナント情報　詳細≫画面から「拠点登録」ボタンを押してください。

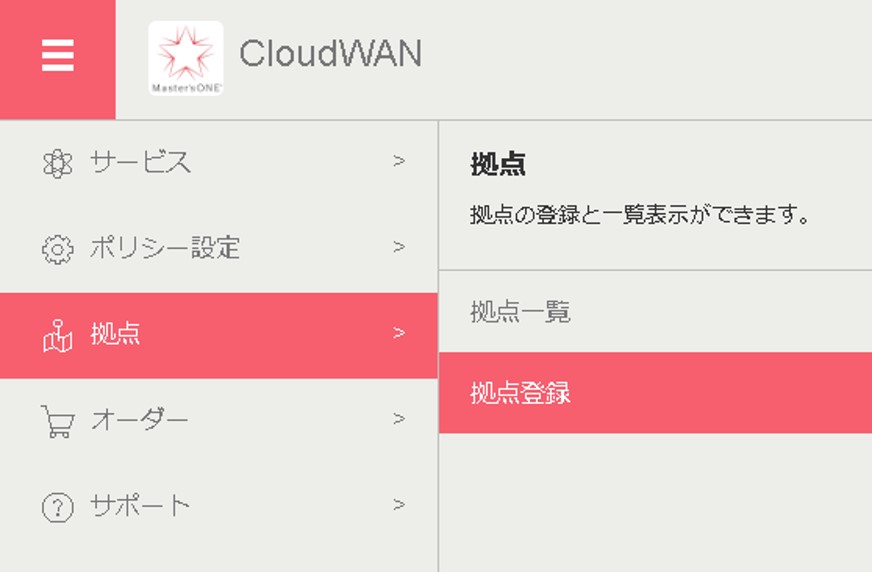

左上グローバルメニューから「拠点　＞　拠点登録」を押してください。

≪契約情報登録 (拠点) ≫画面が表示されますので、次の項目を選択・入力後、「次へ進む」ボタンを押してください。

≪AWSの場合≫

項目	設定例
サービスプラン	「クラウドコネクタプラン」
エッジ装置モデル	「クラウドコネクタ（AWS）」
拠点名	お客さま任意の拠点名
AWSアカウントID	クラウドコネクタを作成したいVPCを含む、お客さまのAWSアカウントID
AWSリージョン	「東京」

≪契約情報登録 (拠点) 　確認≫画面が表示されますので、内容をご確認いただき、「実行」ボタンを押してください。

入力項目が未入力、または文字入力制限に該当する場合

エラーダイアログが表示、または≪契約情報登録（拠点）≫画面に戻りますので、内容を修正の上、再度登録をお願いします。
システムがメンテナンス中、または故障中の場合

エラーメッセージが表示されますので、時間をおいてから再度お試しください。

※ステップ4が完了後、コントロールパネルの拠点一覧に新しい拠点が作成されます。

LAN側IPアドレスなどの設定を入力してください。WANの設定は不要です。

クラウドコネクタで利用できる機能は、「提供機能（オーバーレイタイプ）：提供機能一覧」を参照ください。

＜主なチュートリアル＞

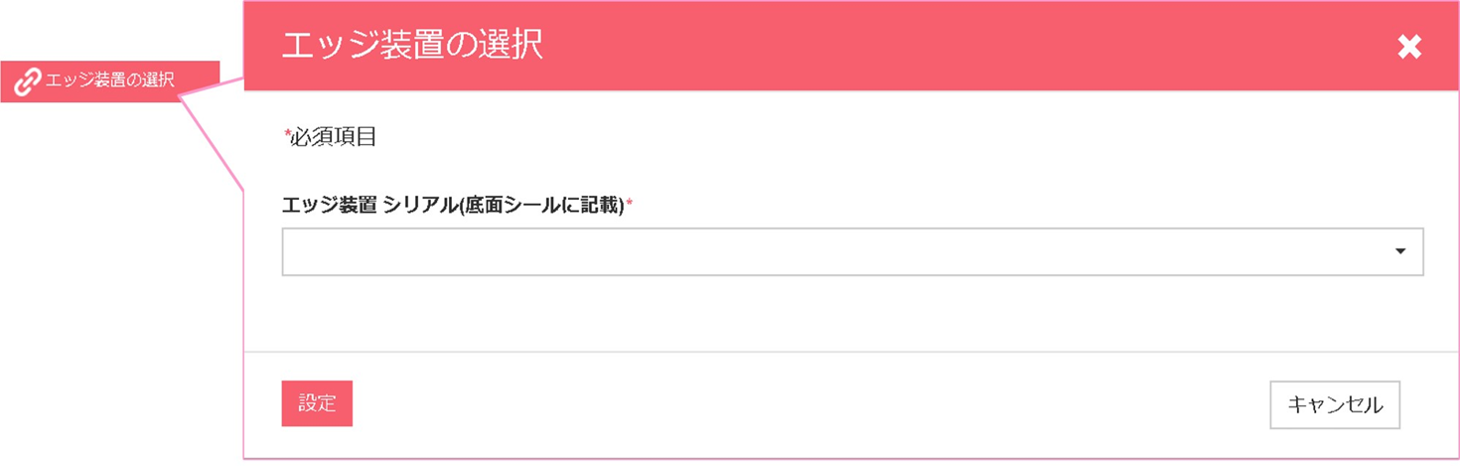

「エッジ装置の選択」ボタンから、表示されているシリアルを選択し「設定」を押してください。

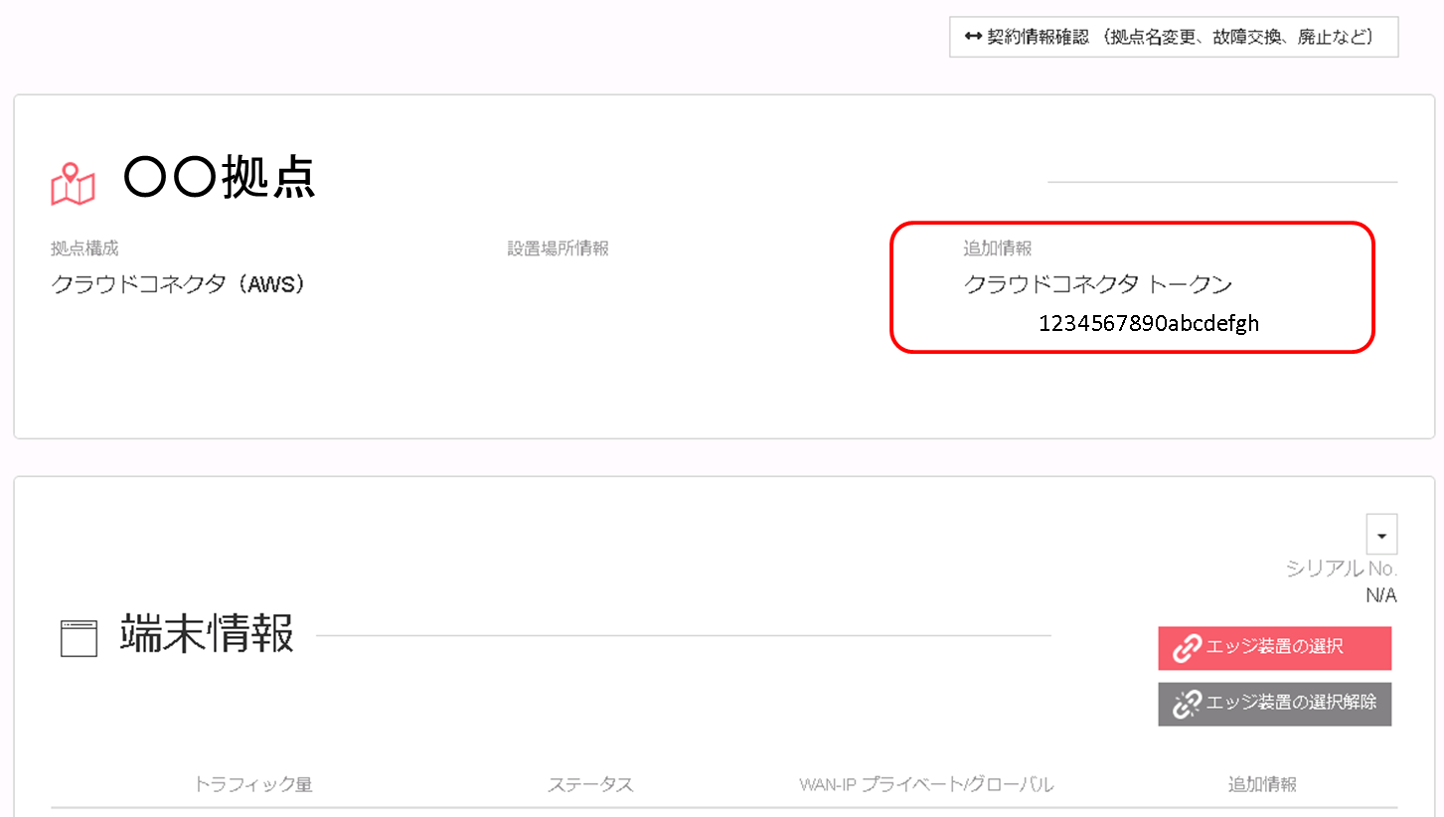

端末情報に「クラウドコネクタ　トークン」が表示されます。
その後、仮想エッジをサーバーへデプロイしてください。

※仮想エッジ装置用のインスタンスとして、AWS EC2 m4.xlarge のお申し込みが別途必要となります。
　Master'sONE CloudWAN オーバーレイタイプクラウドコネクタプランのご利用料金には、AWSのインスタンスご利用料金は含まれておりません。

仮想エッジをサーバーへデプロイする手順は、利用する環境ごとに異なりますので次のページを参照ください。

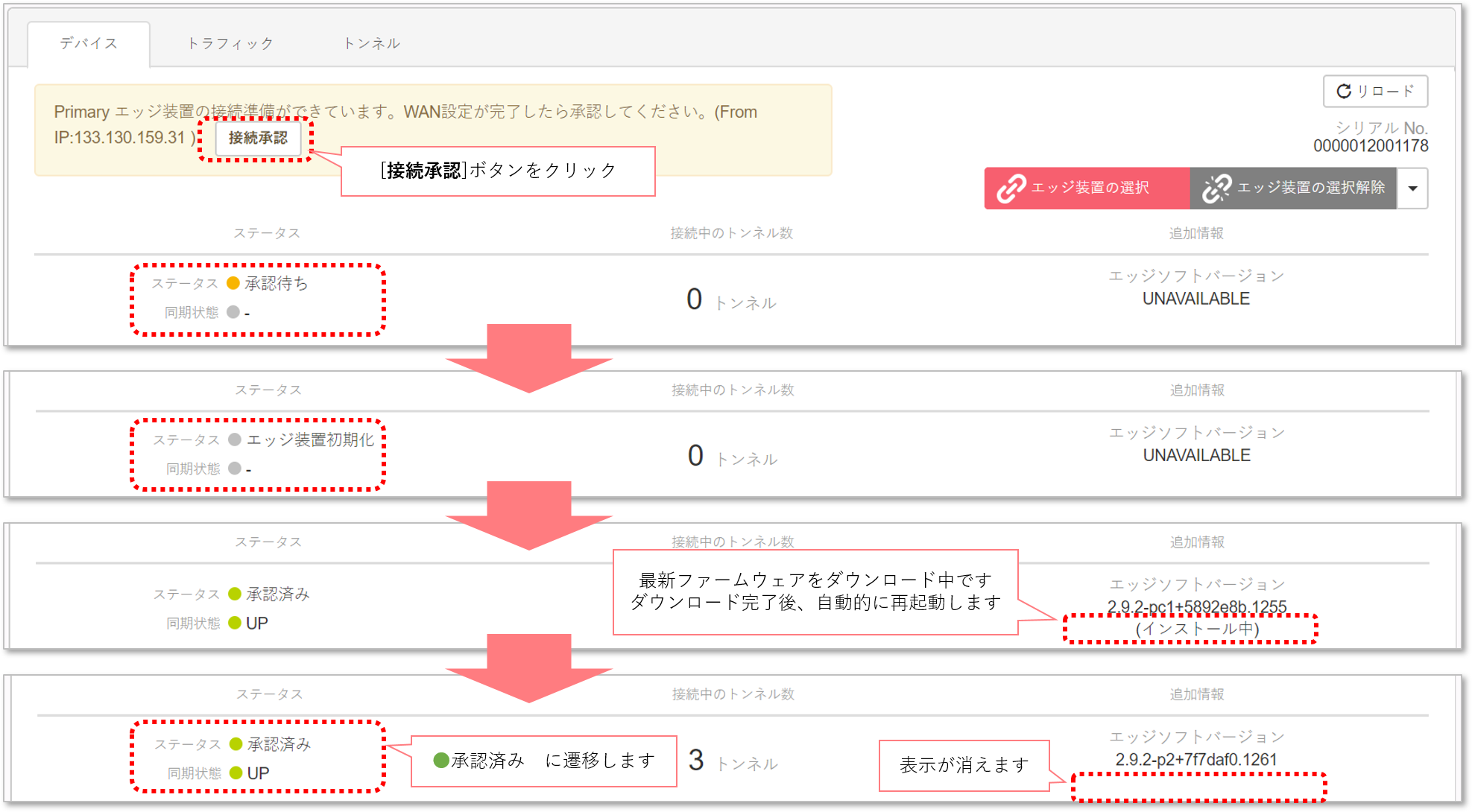

ステップ６が完了後、コントロールパネルの対象の拠点画面に「接続承認」ボタンが表示されます。
ボタンを押すと、オーケストレーターから設定情報がダウンロードされ、ネットワークの接続が完了します。
