コントロールパネル（オーバーレイタイプ）：ハイブリッドWAN

Avatar
NTTPC
  • 更新

コントロールパネルマニュアル一覧（オーバーレイタイプ）

本手順はご利用されているオーケストレータにより操作方法が異なります。
※ご利用している基盤が新旧のどちらかを確認する方法は以下のマニュアルをご確認ください。
　利用しているオーケストレータ基盤の確認方法を教えてください
＜目次＞
・ハイブリッドWAN
・デフォルト設定
・カスタマイズ設定
・カスタムトラフィックの設定
・トラフィッククラスの設定
・経路選択プロファイルの設定
・ハイブリッドWANポリシーの設定
・マッピングの実施
・マッピングの実施（一括設定）

提供機能

ハイブリッドWAN

エッジ装置はWAN回線を2本接続し、WAN回線の冗長化 (Act/Act) を構成することが可能です。
ここではハイブリッドWANとして利用できる機能を説明していきます。

インターフェイスタグに基づくハイブリッドWAN設定については、以下をご確認ください。

デフォルト設定

WAN-I/Fの設定だけを行い、ハイブリッドWAN機能の設定を行わない場合、自動的にActive / Activeとしてロードバランスします。
この場合、デフォルトとして動作するため、ハイブリッドWANとしての設定は不要です。


カスタマイズ設定

カスタマイズ設定により、回線品質や特定の通信 (IPアドレスやプロトコルなど) で優先回線を選択することが可能です。


設定手順

ハイブリッドWANのデフォルト設定から変更する場合には、事前に各設定情報の参照先を定義する必要があります。設定項目における設定手順及び相関関係は下図の通りです。

  1. カスタムトラフィックの作成
  2. トラフィッククラスの作成
  3. 経路選択プロファイルの作成
  4. ハイブリッドWANポリシーの作成
  5. マッピング





カスタムトラフィックの設定

当該エッジ装置がハイブリッドWAN機能を用いて通信を行う場合に、IPセグメントやプロトコルなどの個別条件を参照させるためのカスタムトラフィックを作成します。

設定手順

  • TOP画面　＞　ハイブリッドWAN　＞　ポリシー構成[カスタムトラフィック]　＞　[+カスタムトラフィック作成]


設定項目の設定値は以下となります。

項目  内容
 名前   作成するカスタムトラフィックの名称を入力
 メモ   備考欄として利用
 DSCP値   サポート外となります。
 内容　     宛先IPアドレス  対象とする宛先のIPアドレスもしくはネットワークアドレスを指定
 宛先ポート番号  対象とする宛先のポート番号を指定
 ポートレンジ指定可能（1設定行あたり連続指定範囲は、1-512毎）
 ポート番号の設定行は複数指定が可能（最大10個まで）
 TCP / UDP / ICMP　　  対象プロトコルの選択
 送信元IPアドレス  対象とする送信元のIPアドレスもしくはネットワークアドレスを指定　　
 送信元ポート番号  対象とする送信元のポート番号を指定
 ポートレンジ指定可能（1設定行あたり連続指定範囲は、1-512毎）
 ポート番号の設定行は複数指定が可能（最大10個まで）



パラメータ値

名前

設定値：[カスタムトラフィックの名称のテキスト]

新たに作成するカスタムトラフィックの名称を入力します。
　 　例：Simple-Traffic-APP

メモ

設定値：備考欄としてのテキスト

作成するカスタムトラフィックの備考/補足説明してテキストを入力します。
　 　例：シンプルなトラフィック制御用

DSCP値

サポート外となります。

宛先 IPアドレス

設定値：宛先のIPアドレスのテキスト

条件として宛先のIPアドレス（HOST）もしくはネットワークアドレスを指定します。
　 　例：192.168.100.1 もしくは 192.168.100.0/24

宛先 ポート番号

設定値：宛先ポート番号のテキスト

条件として宛先ポート番号を指定します。ポート番号は[＋Add Item]により追加可能です。
ポート番号の設定行は複数指定が可能です。
ポートレンジ指定も可能（1設定行あたり連続指定範囲は、1-512毎）
　　 例：80
　　 例：5000-5200



TCP / UDP / ICMP

設定値：[TCP / UDP / ICMP]

条件としてプロトコルを選択します。

送信元 IPアドレス

設定値：送信元のIPアドレスのテキスト

条件として送信元のIPアドレス ( HOST ) もしくはネットワークアドレスを指定します。
　 　例：192.168.200.1 もしくは 192.168.200.0/24

送信元 ポート番号

設定値：宛先ポート番号のテキスト

条件として宛先ポート番号を指定します。ポート番号は[＋Add Item]により追加可能です。
ポート番号の設定行は複数指定が可能です。
ポートレンジ指定も可能（1設定行あたり連続指定範囲は、1-512毎）
　　 例：80
　　 例：5000-5200



トラフィッククラスの設定

当該エッジ装置がハイブリッドWAN機能を用いて通信を行う場合に、組み込みプロトコル (HTTPなど) や個別に設定した宛先ポート番号、送信元ポート番号を参照するために「トラフィッククラス」を作成します。

設定手順

  • TOP画面　＞　ハイブリッドWAN　＞　ポリシー構成[トラフィッククラス]　＞　[+トラフィッククラス作成]


設定項目の設定値は以下となります。

項目 内容
 名前  作成するクラスの名称を入力
 メモ  備考欄として利用
 アプリケーション選択　　  作成したカスタムアプリケーションまたは組み込みのアプリケーションまたは通信プロトコルを選択　　



パラメータ値

名前

設定値：トラフィッククラスの名称のテキスト

新たに作成するトラフィッククラスの名称を入力します。
　 　例：Simple-Traffic-CLASS

この「トラフィッククラス」の名前にすべての通信を意味する"__default__" (アンダーバー、アンダーバー、default、アンダーバー、アンダーバー）と入力した場合、「すべての通信」を意味する「トラフィッククラス」を定義することが出来ます。

　　例：__default__

メモ

設定値：備考欄としてのテキスト

新たに作成するトラフィッククラスの備考/補足説明してテキストを入力します。
　 　例：シンプルなトラフィック制御用のクラス

カスタムトラフィック

設定値：[組み込みプロトコル / カスタムトラフィック]

条件として宛先ポート番号を指定します。組み込みプロトコル (例.HTTPなど) や事前に定義した
カスタムトラフィックを選択することも可能です。ポート番号は[＋Add Item]により追加可能です。



経路選択プロファイルの設定

本手順は旧オーケストレータをご利用している場合の設定方法です。
新オーケストレータをご利用されている場合は以下のマニュアルをご参照ください。
コントロールパネル（オーバーレイタイプ）：ハイブリッドWAN（インターフェースタグ）
※ご利用している基盤が新旧のどちらかを確認する方法は以下のマニュアルをご確認ください。
　利用しているオーケストレータ基盤の確認方法を教えてください

当該エッジ装置がハイブリッドWAN機能を用いて通信を行う場合に、パケットロス、ジッター、遅延値に基づき、経路選択の条件を参照させるための経路選択プロファイルを作成します。

設定手順

  • TOP画面　＞　ハイブリッドWAN　＞　ポリシー構成[経路選択プロファイル]　＞　[+経路選択プロファイル作成]



設定項目の設定値は以下となります。

項目 内容
 名前  作成するカスタムトラフィックの名称を入力　　
 メモ  備考欄として利用
 内容　  経路選択プロファイル項目名  作成内容のプロファイル名を設定
 パケットロス率判定基準
 ※　　		  最大値(%)  パケットロスの最大値をパーセンテージで入力
 最小値(%)  パケットロスの最小値をパーセンテージで入力
 判定方式  設定値の範囲内を条件選択
 レイテンシー判定基準  最大値(ms)　　  遅延値の最大値をミリ秒で入力
 最小値(ms)  遅延値の最小値をミリ秒で入力
 判定方式  設定値の範囲内を条件選択
 ジッター判定基準  最大値(ms)  遅延間隔ゆらぎの最大値をミリ秒で入力
 最小値(ms)  遅延間隔ゆらぎの最小値をミリ秒で入力
 判定方式  設定値の範囲内を条件選択
 IF(WAN1/2/3)  条件に合致した際に使用するWAN-I/Fを指定

※ご利用されているオーケストレータにより動作する値がことなります。
　新オーケストレータをご利用の場合：ロス値  0 － 99 （%）でご指定ください。
　旧オーケストレータをご利用の場合：ロス値  0 －100（%）でご指定ください。



パラメータ値

名前

設定値：経路選択プロファイルの名称のテキスト

新たに作成するプロファイルの名称を入力します。
　 　例：Simple-Traffic-PROFILE

メモ

設定値：備考欄としてのテキスト

新たに作成するプロファイルの備考/補足説明してテキストを入力します。
　 　例：シンプルなトラフィック制御用のプロファイル

経路選択プロファイル項目名

設定値：プロファイルの名称のテキスト

経路選択条件を複数設定可能です。ここでは１つのプロファイルに複数の条件を設定する場合に、各条件に対する名称を入力します。50個までの設定が可能となり、項目タブの左から順に評価され、合致した条件が適用されます。
　 　例：Simple-PROFILE

パケットロス率判定基準

設定値：パケットロス値の最小/最大値をパーセント (％) のテキスト

パケットロスに対する経路選択条件を定義するため、パケットロスの最小/最大値をパーセント (％) で指定します。パケットロスは1秒間に1回パケットを送信し、約180～300秒間の総計で判断します。

最小値と最大値の範囲内を条件として指定する場合は、判定条件でlowestを選択します。
最小値と最大値の範囲外を条件として指定する場合は、判定条件でhighestを選択します。
　　 例：最大値：100、最小値：0、判定条件　lowest

レイテンシー判定基準

設定値：遅延値の最小/最大値をMilliseconds (msec) のテキスト

遅延値に対する経路選択条件を定義するため、遅延値の最小/最大値をMilliseconds (msec) で指定します。
遅延値は1秒間に1回パケットを送信し、約180～300秒間の総計で判断します。
最小値と最大値の範囲内を条件として指定する場合は、判定条件でlowestを選択します。
最小値と最大値の範囲外を条件として指定する場合は、判定条件でhighestを選択します。
　 　例：最大値　10000、　最小値 0、　判定条件　lowest：遅延値が0-10000msecの範囲内の場合を条件とします。

ジッター判定基準

設定値：遅延の揺らぎの最小/最大値をMilliseconds (msec) のテキスト

遅延の揺らぎに対する経路選択条件を定義するため、遅延の揺らぎの最小/最大値をMilliseconds (msec) で指定します。遅延の揺らぎは、1秒間に1回パケットを送信し、約180～300秒間の平均値からの最小値、最大値を測定します。
最小値と最大値の範囲内を条件として指定する場合は、判定条件でlowestを選択します。
最小値と最大値の範囲外を条件として指定する場合は、判定条件でhighestを選択します。
　 　例：最大値　10000、　最小値 0、　判定条件　lowest：遅延のゆらぎが0-10000msecの範囲内の場合を条件とします。

IF(WAN1/2/3)

設定値：[WAN1 / WAN2 / WAN3]

定義した経路選択条件に対して、出力するWANインターフェイスを選択します。
サービス構成毎に有効な選択が異なります。

  • スモールエッジ（シングル、ホットスタンバイ、デュアルアクティブ）はWAN1～WAN2をサポートしております。WAN3を選択した場合、動作保障外となります。
  • ミドルエッジ（シングル、ホットスタンバイ）はWAN1～WAN2をサポートしております。WAN3を選択した場合、動作保障外となります。
  • ミドルエッジ（デュアルアクティブ）はWAN1～WAN3をサポートしております。



留意事項
  • 指定した条件に合致しない場合、2つの回線をAct/Actでロードバランスするデフォルト設定の動作となります。



ハイブリッドWANポリシーの設定

当該エッジ装置がハイブリッドWAN機能を用いて通信を行う場合に、事前定義した各条件（トラフィッククラス（カスタムトラフィック含む）、経路選択プロファイル）を1つのポリシーとして定義、マッピング時に参照させるためのハイブリッドWANポリシーを作成します。

設定手順

1.ハイブリッドWANポリシーの作成

TOP画面　＞　ハイブリッドWAN　＞　ハイブリッドWANポリシー　＞　[+ハイブリッドWANポリシー作成]


設定項目の設定値は以下となります。

項目 内容
 ハイブリッドWANポリシー名　　  作成するハイブリッドWANポリシーの名称を入力　　



2.トラフィッククラスと経路選択の変更

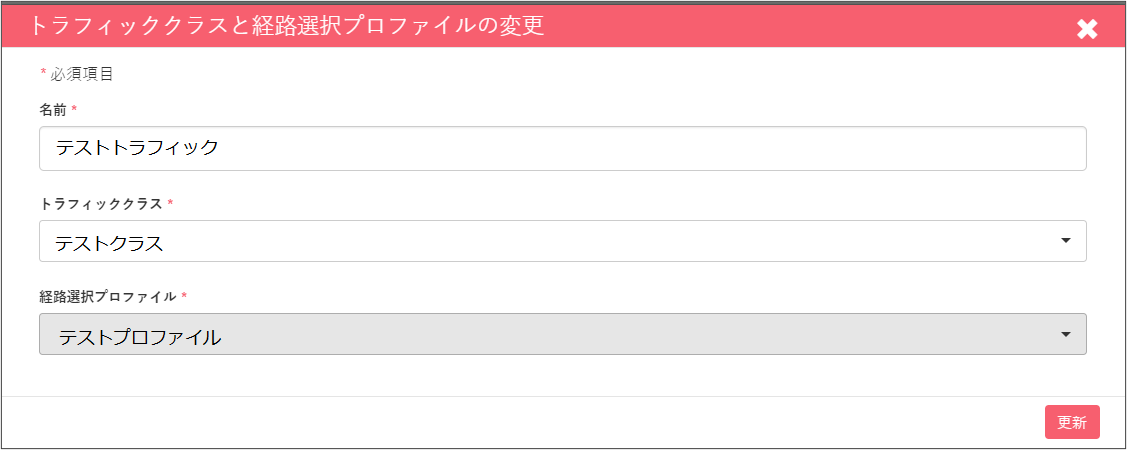

  • 作成したハイブリッドWANポリシー名　＞　ハイブリッドWANポリシー詳細　＞ [+トラフィッククラスと経路選択プロファイル指定作成]

設定項目の設定値は以下となります。

項目 内容
 名前

 作成するハイブリッドWANポリシーの名称を入力　　
 トラフィッククラス  作成したトラフィッククラスをリストから指定
 経路選択プロファイル　　  作成した経路選択プロファイルをリストから指定
 判定アンマッチ時、かつ他のDプレーントンネルがある場合の対象通信の動作  以下のどちらかをプルダウンメニューにて選択
 ・＜標準＞ロードバランス（他のDプレーントンネルは利用する）
 ・＜カスタム＞停止（他のDプレーントンネルは利用しない）



パラメータ値

1.ハイブリッドWANポリシーの作成

ハイブリッドWANポリシー名

設定値：[ハイブリッドWANポリシー]

新たに作成するハイブリッドWANポリシーの名称を入力します。
　 　例：Simple-HybridWAN-POLICY



2.ハイブリッドWANポリシーの設定

名前

設定値：[ポリシー設定の名前]

新たに作成するポリシー設定の名前の名称を入力します。
　 　例：Simple-HybridWAN-POLICY (1と別名称でも可能)

トラフィッククラス

設定値：[トラフィッククラス]

事前に作成したトラフィッククラスを参照するために指定します。
　 　例：Simple-Traffic-CLASS

経路選択プロファイル

設定値：[経路選択プロファイル]

事前に作成した経路選択プロファイルを参照するために指定します。
　 　例：Simple-Traffic-PRPFILE

判定アンマッチ時、かつ他のDプレーントンネルがある場合の対象通信の動作

設定値：[プルダウンより指定]

「経路選択プロファイル」の設定に適合するDプレーントンネルが有／無を判定し、そのDプレーントンネルが利用できなくなった場合、または、存在しなかった場合において、対象通信をどうするかが選択できます。

・＜標準＞ロードバランス（他のDプレーントンネルは利用する）

他で利用できるDプレーントンネルがあった場合には、指定したトンネル以外だとしても利用可能なDプレーントンネルを使って通信をします。
複数のDプレーントンネルがある場合は、ロードバランスの動作になります。
Dプレーントンネルが１つのみの場合は、ロードバランスではなく、その１つのトンネルのみを使って通信します。



・＜カスタム＞停止（他のDプレーントンネルは利用しない）

対象通信をドロップさせ、通信できないようにします。
利用ユースケース例：
　　・WAN-1のトンネルのみを使い、WAN-2のトンネルは使わないようにする場合。
　　・WAN-2からのみローカルブレイクアウトを行い、WAN-1からのローカルブレイクアウトは行わないようにする場合。
　　・v6のトンネルのみを使い、v4のトンネルを使わないようにする場合。



マッピングの実施

当該エッジ装置がハイブリッドWAN機能を用いて通信を行う場合に、最終的に設定した各ポリシーを適用させるためにマッピングを行います。

設定手順

  • TOP画面　＞　マッピング　＞　テナント選択　＞　ハイブリッドWANポリシー[編集ボタン]





設定項目の設定値は以下となります。

項目 内容
 ハイブリッドWANポリシー選択　　  作成したハイブリッドWANポリシーをリストから選択　　



パラメータ値

ハイブリッドWANポリシー選択

設定値：[ハイブリッドWANポリシーのリスト]

選択した拠点に適用したい作成済みのハイブリッドWANポリシーを選択します。



以上で、ハイブリッドWANの設定及びその適用は完了です。



マッピングの実施（一括設定）

複数の拠点に同時にポリシーを適用する場合、「一括設定」機能がご利用可能です。

設定手順

  • TOP画面　＞　「マッピング」アイコン　＞　テナント選択　＞　「一括設定」タブ

１．表示件数の選択

  • 表示件数単位が一括設定対象となり、表示件数は、20、50、100と変更可能です。

２．設定変更したい「ハイブリッドWANポリシー」または「QoSポリシー」を選択します。
　　プルダウンから適用したいポリシーを選択します。
　　適用したい対象拠点をチェックボックスより選択します。
　　「一括設定」をクリックします。


３．ポップアップが表示されます。
　　実行したい場合はインストールをクリック（キャンセルしたい場合はキャンセルをクリック）します。

４．「一括設定」により実行された設定結果が下段の「設定結果」に表示されます。
　　適用に失敗した場合には、再度一括設定を実行いただくか個別設定を実施してください。

以上で、ハイブリッドWANの一括適用は完了です。
