コントロールパネル（オーバーレイタイプ）：ルーター機能（WANで利用できる機能）

設定手順

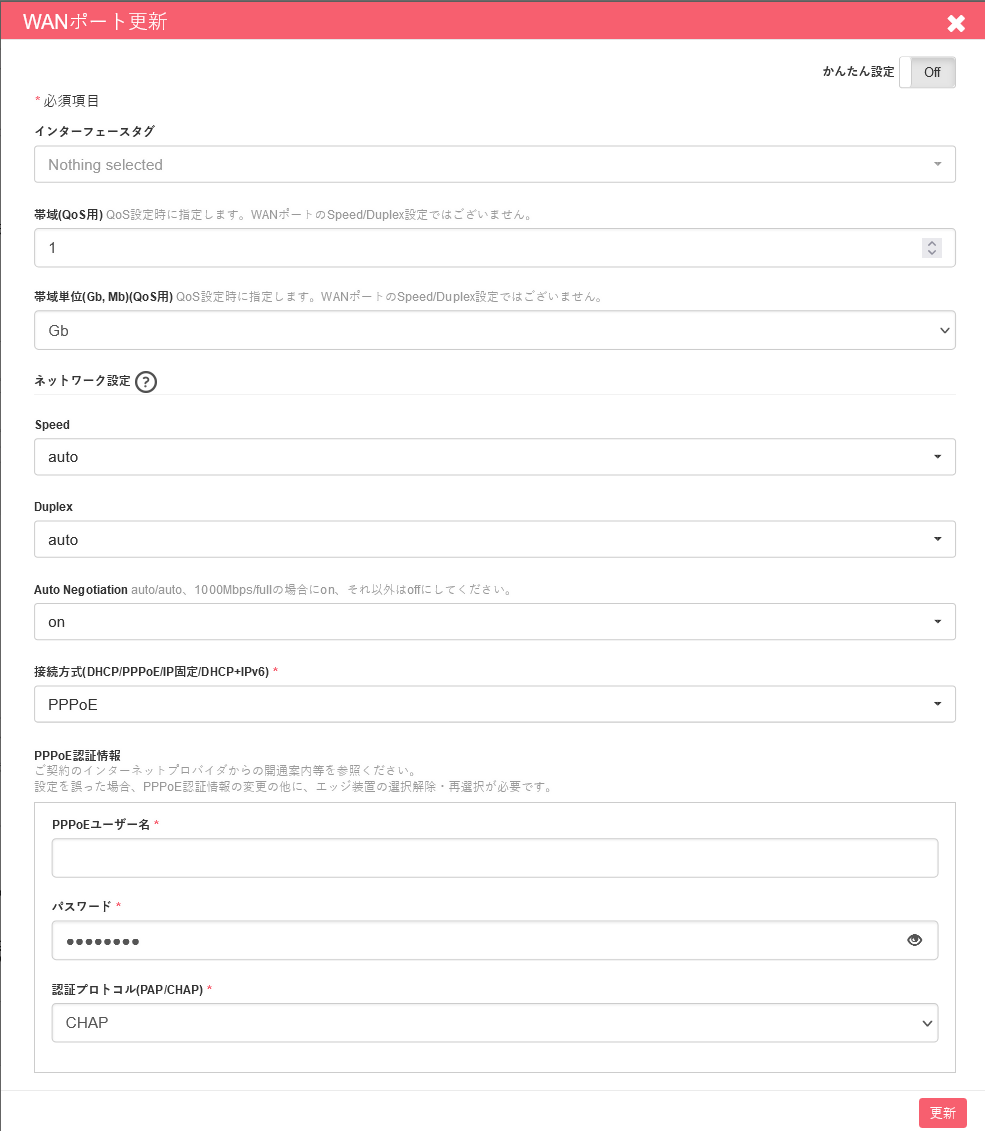

PPPoE接続を行う場合、「WANポート更新」画面で接続方式を選択し、「PPPoEコンフィグ表示」でPPPoEの認証情報を設定する必要があります。まずは接続方法をPPPoE接続に選択する手順を説明します。

• TOPページ　「拠点」アイコン　＞　拠点一覧　＞　テナント選択　＞　拠点詳細　＞　WANポート更新

設定項目の設定値は以下となります。

特徴

ここではコントローラー経由でWAN接続をIP固定に設定する方法について説明します。
この接続設定は、主にwan-2を広域イーサなどの閉域網に接続する場合や、帯域保証型のインターネット回線へ接続する場合を想定しています。

※ご注意ください※

wan-1の接続方式をIP固定とする場合、「初回接続時」「故障交換時」に「ZTP ( ゼロ・タッチ・プロビジョニング )」を行う環境が必要となります。

• エッジ装置のWAN-1は、初回接続時にZTPのため、PPPoE⇔DHCPを繰り返します。
  wan-1でIP固定をご利用されたい場合、PPPoEまたはDHCPによりZTPが完了した後、IP固定へ設定変更をお願いします。
• 故障交換においても、代替機接続時にZTPが必要となります。センドバック保守、オンサイト保守いずれの保守メニューをご利用になる場合にも、現地お客さま環境にてPPPまたはDHCPが可能であることが必要です。

設定手順

• TOPページ　「拠点」アイコン　＞　拠点一覧　＞　テナント選択　＞　拠点詳細　＞　WANポート更新

設定項目の設定値は以下となります。

※1

クラスA、クラスB、クラスCのプライベートIPアドレスおよびお客さまが正規に申請されたグローバルIPアドレスのみ指定が可能となります。
入力値としてその他の値も入力可能ですが、動作保証はしません。

設定手順

ここではWAN接続をIPoE等の回線を利用して、IPv4アドレスのDHCP機能＋IPv6アドレスRA機能で、IPv4およびIPv6の２つのアドレスにて接続する設定方法について説明します。この接続形態は、IPoEが利用可能なホームゲートウェイやブロードバンドルーター、別回線サービスの終端ルーターがある環境の配下にエッジ装置を置く場合に利用します。

• TOPページ　「拠点」アイコン　＞　拠点一覧　＞　テナント選択　＞　拠点詳細　＞　WANポート更新

WAN-I / F設定を実施し、ZTP接続により設定情報をダウンロードした後にWAN-I / Fの設定誤りがあり通信が出来なくなった場合（例.PPPアカウントの誤り、PPPoEで接続すべきところをDHCPで接続してしまったなど）ZTP前の初期出荷状態（ファクトリーデフォルト）に戻すことが可能です。
初期化した後は正しいWAN-I / F設定を行った後、改めてZTP接続を行ってください。

設定手順

ZTP接続後にWAN-I / F設定を変更する場合の手順は下記の通りです。

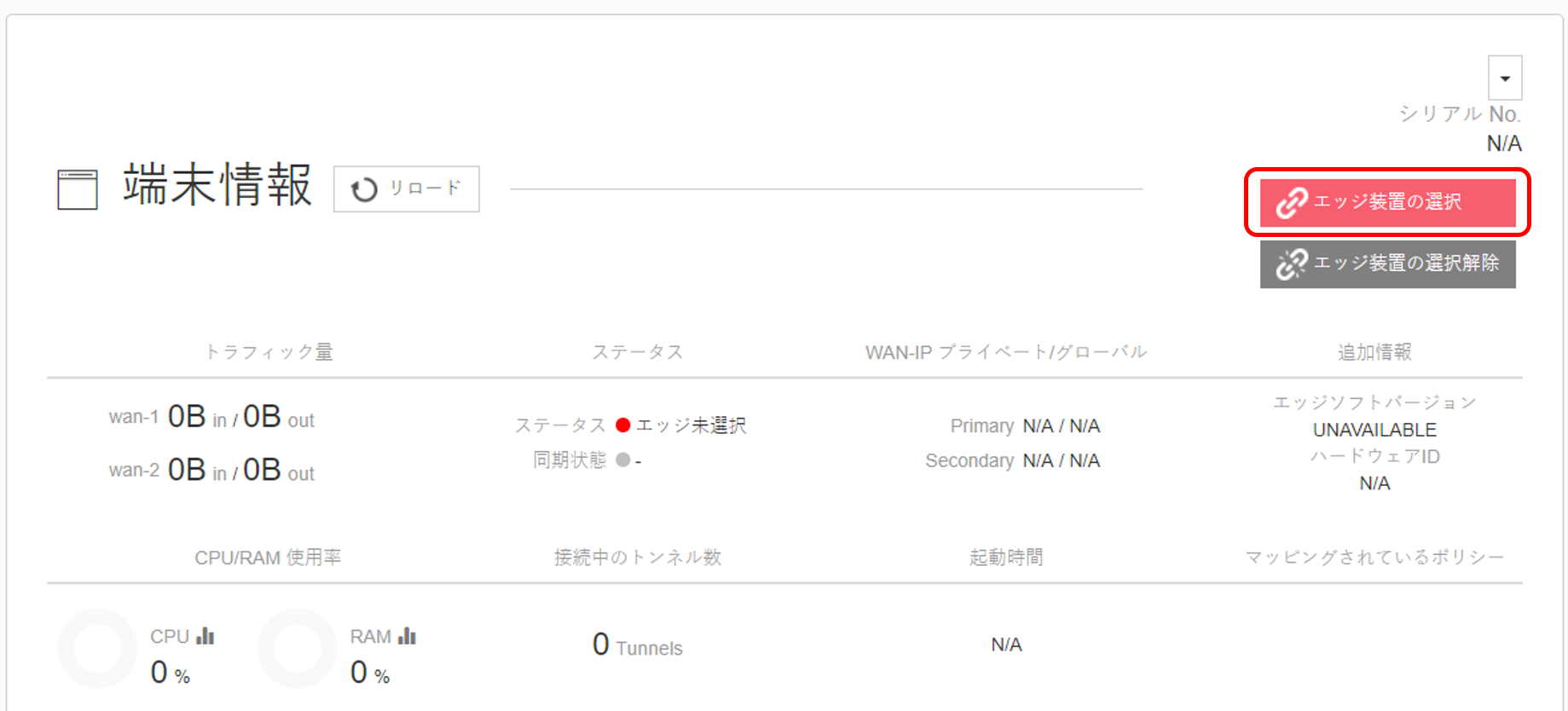

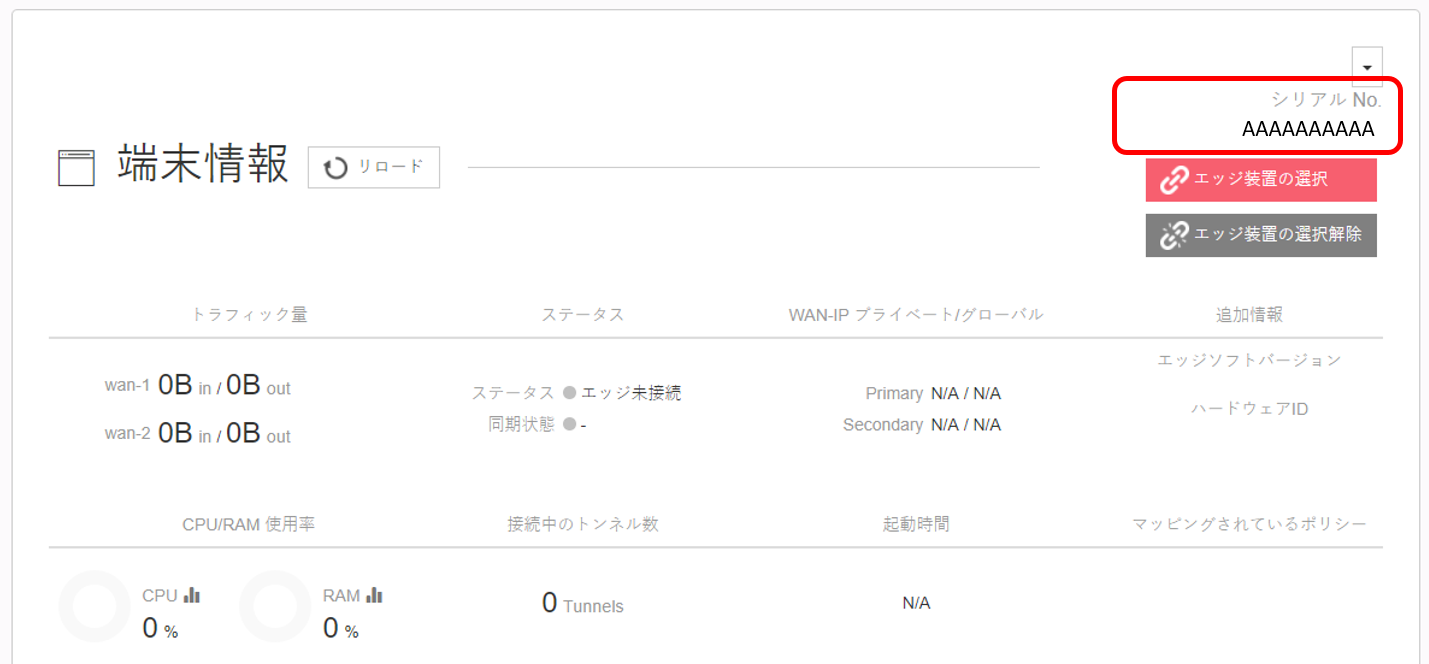

1. コントロールパネルで現在登録されている該当のハードウェアの情報 ( シリアル情報 ) を確認する。 ※

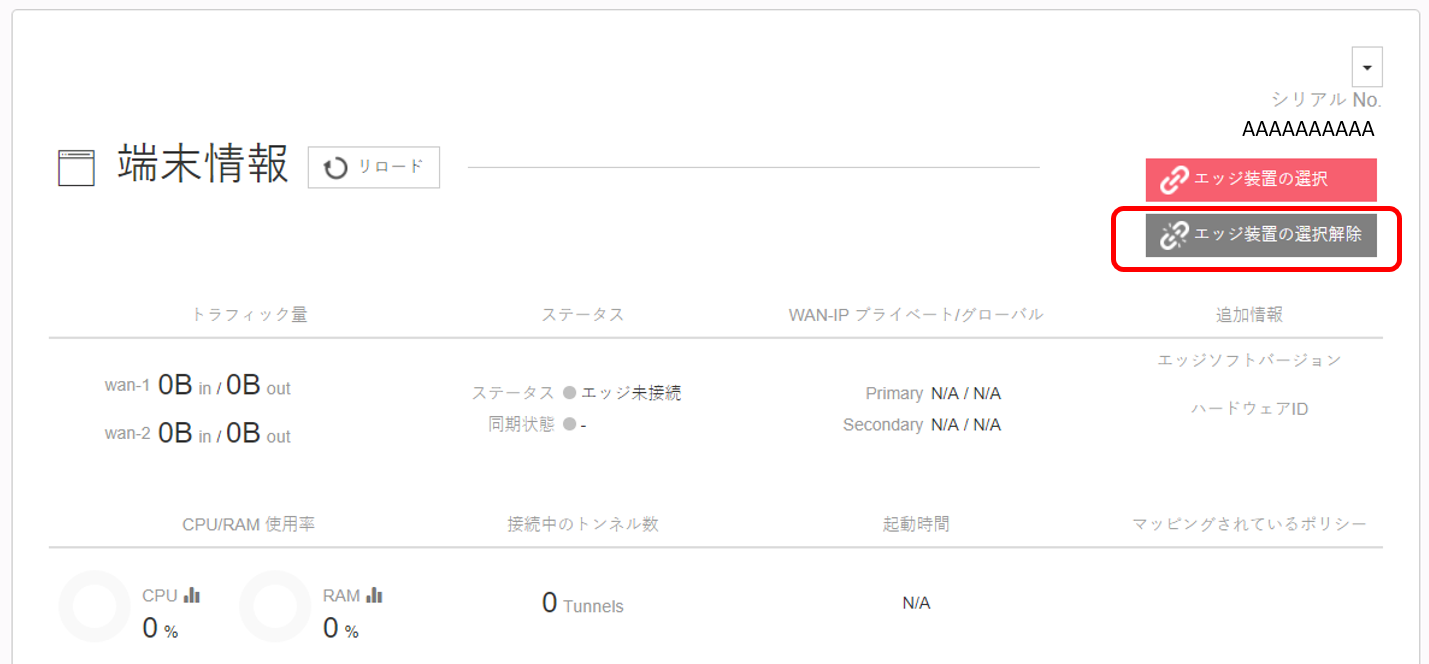

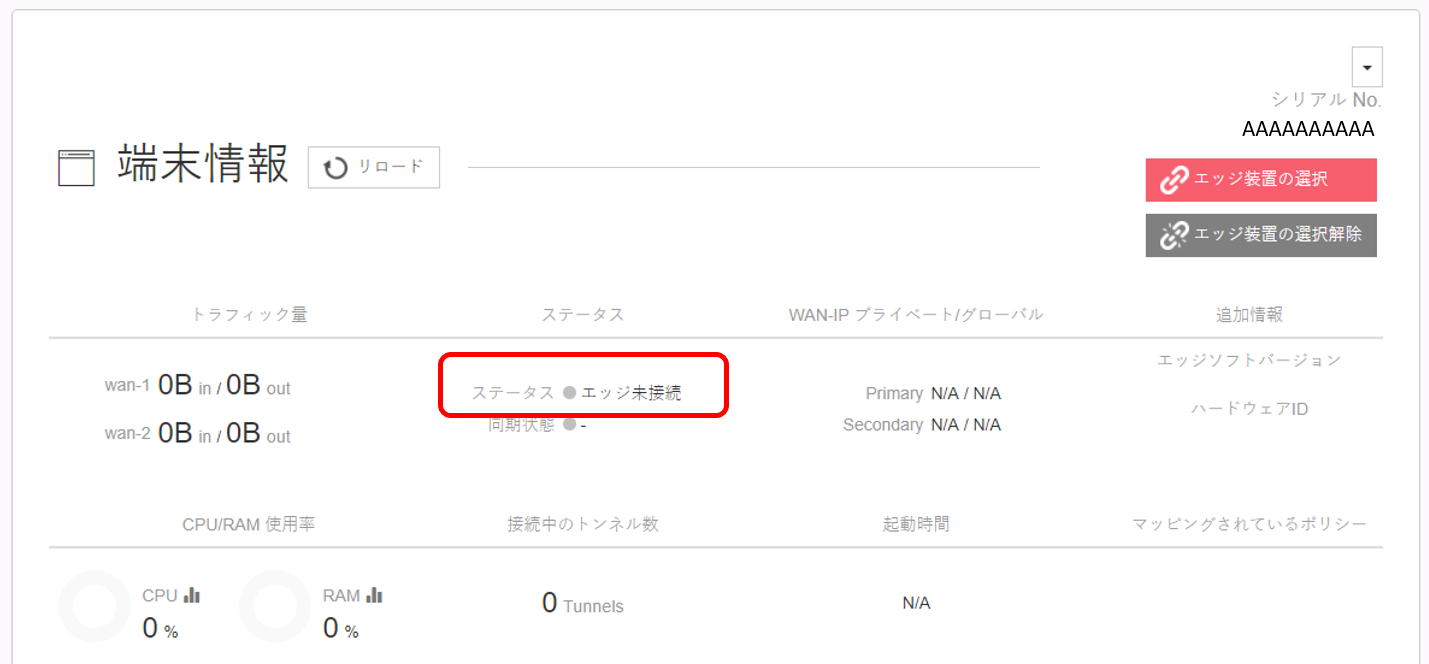

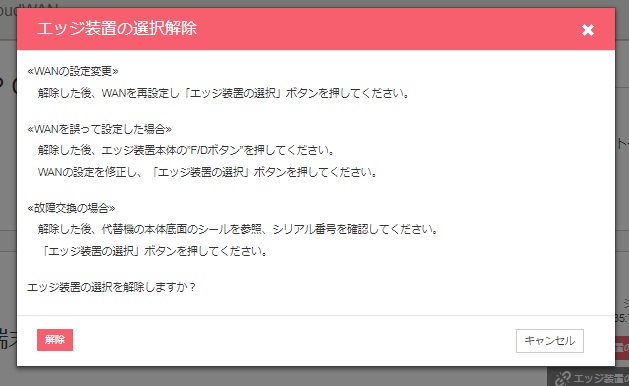

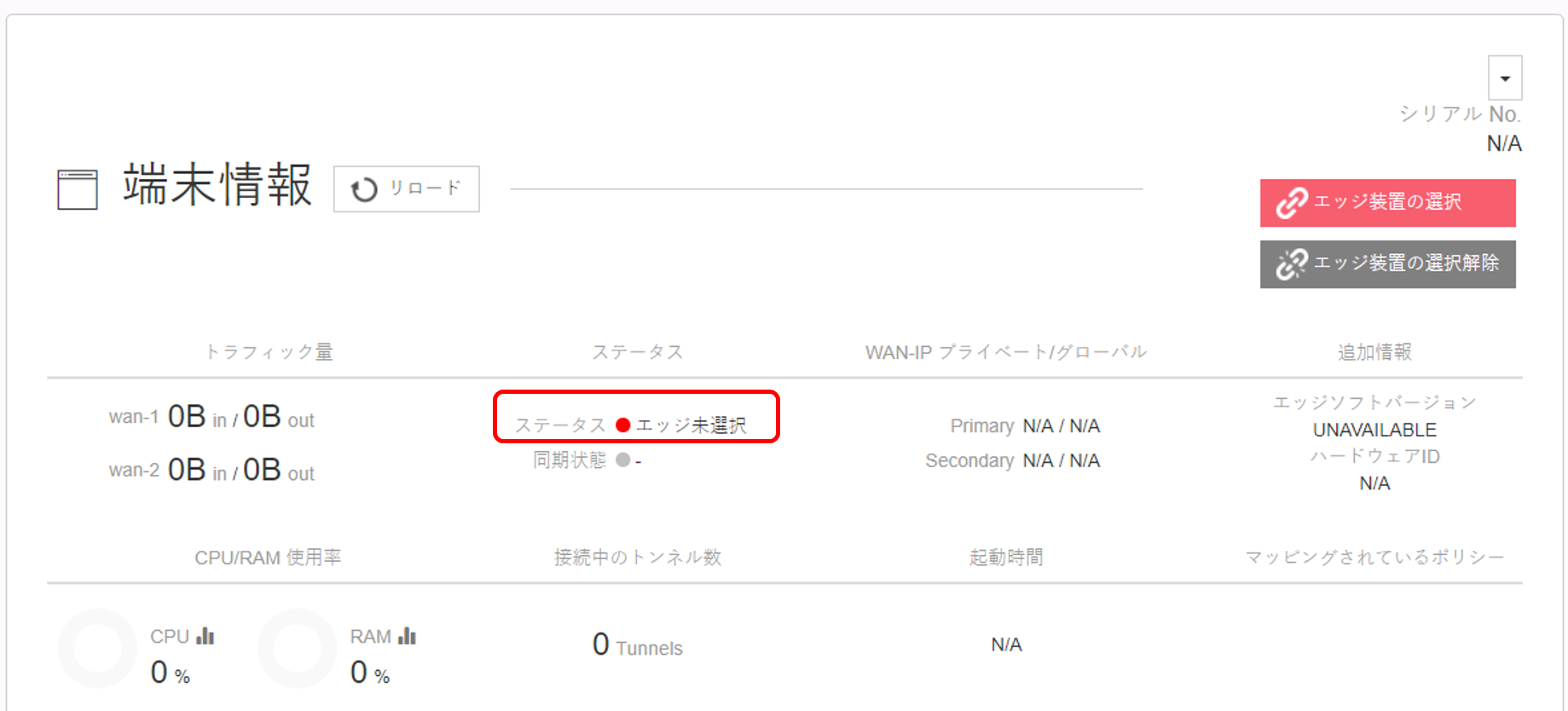

2. コントロールパネルで初期化のために「エッジ装置の選択解除」を実施する。

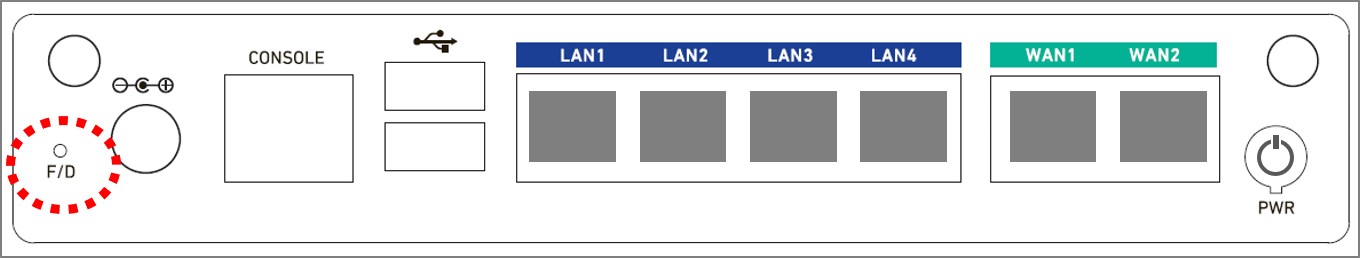

3. エッジ装置本体側でF/Dボタンを押す。

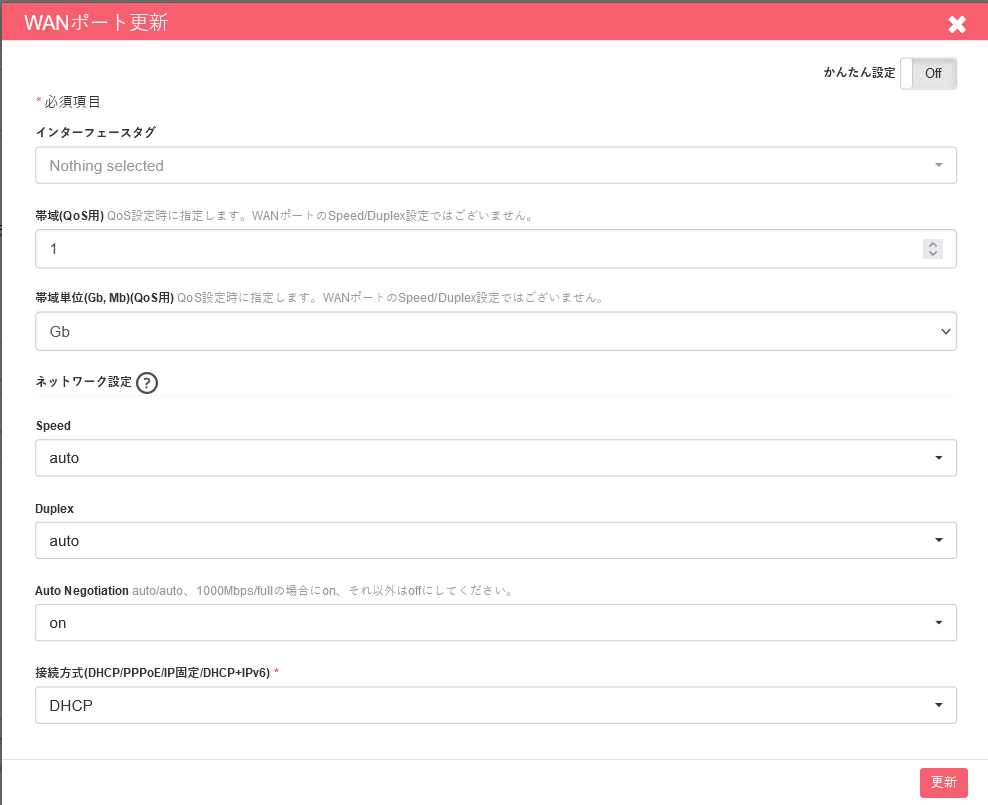

4. コントロールパネルで正しいWAN-I / F設定を行う。

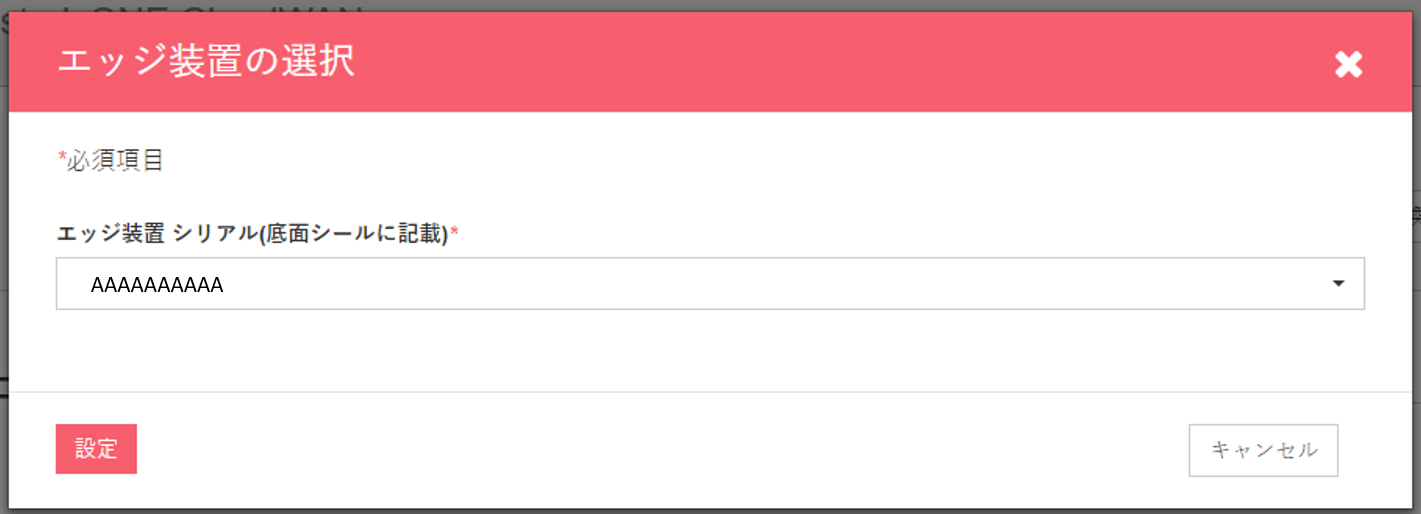

5. コントロールパネルでエッジ装置の再登録を行う。

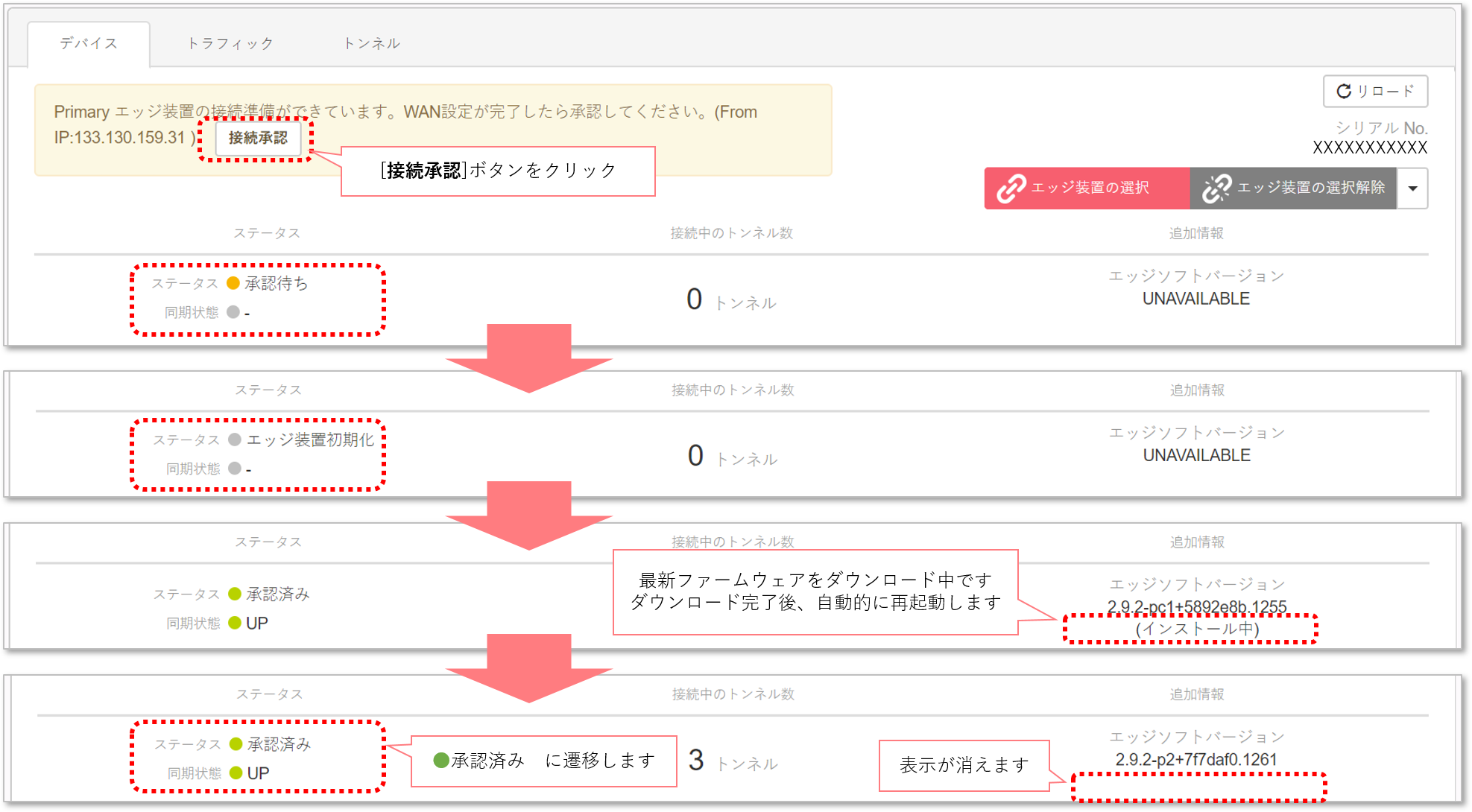

6. ZTP接続を行う。
   ※コールドスタンバイ、ホットスタンバイの場合

留意事項

• 一度WAN-I / Fを設定した後にオンライン状態で、WAN-I / Fの接続方式を変更することが出来ます。
  ( 例. DHCP⇒PPPoE 又は PPPoE ⇒ IP固定 )
• 一度WAN-I / Fを設定した後にオンライン状態で、WAN-I / Fの接続方式を変更した場合、オーケストレーターより設定情報がダウンロードされます。設定変更が反映されるまで数十秒かかる場合があります。

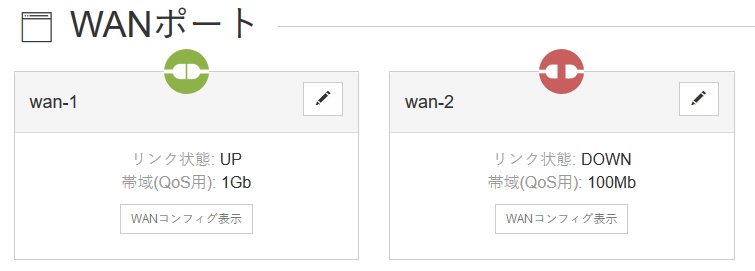

• 正しく設定がダウンロードされると、WAN設定変更 ( 例.DHCP接続⇒PPPoE接続 ) 後に、同期状態がDOWNになります。それまでは回線やケーブルの抜去はしないでください。
• ダウンロード中にオンラインのWANポートのケーブルや回線を抜去すると正しく設定が反映されないことがあります。その場合はファクトリーデフォルトにより初期化し、ZTP接続で改めて設定をダウンロードしてください。
