コントロールパネル（セキュアパッケージタイプ )：LAN-IP設定

提供機能

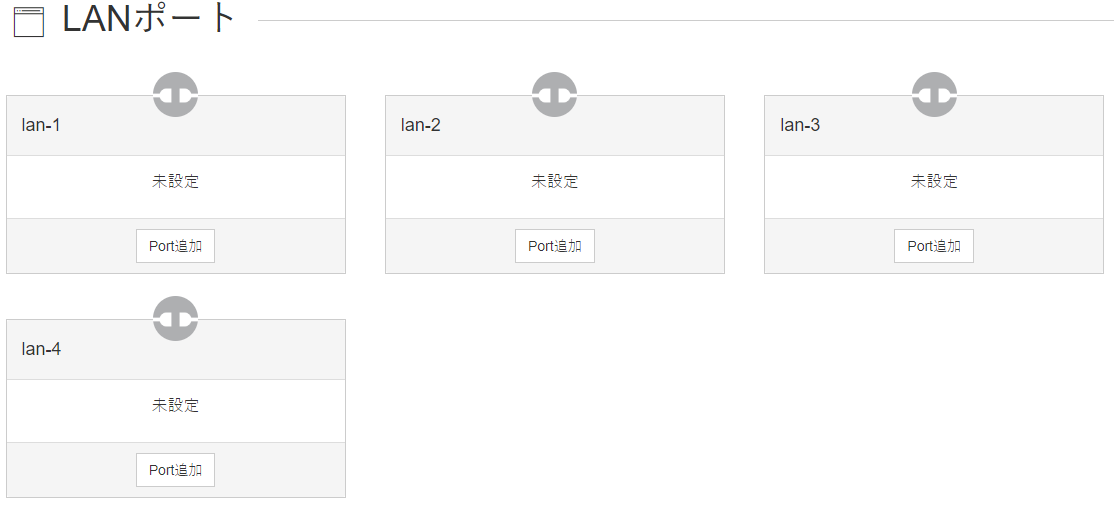

ここではセキュアパッケージタイプのLAN-I/Fの設定について説明します。
なお、セキュアパッケージタイプではLAN-1のみ設定可能です。

「WANポート、LANポートの設定変更」は、拠点登録を実施後、
「エッジ装置の配送開始後」または「オンサイト工事の3営業日程度前」より拠点一覧に対象の拠点が追加され可能となります。

[beta版　機能提供]

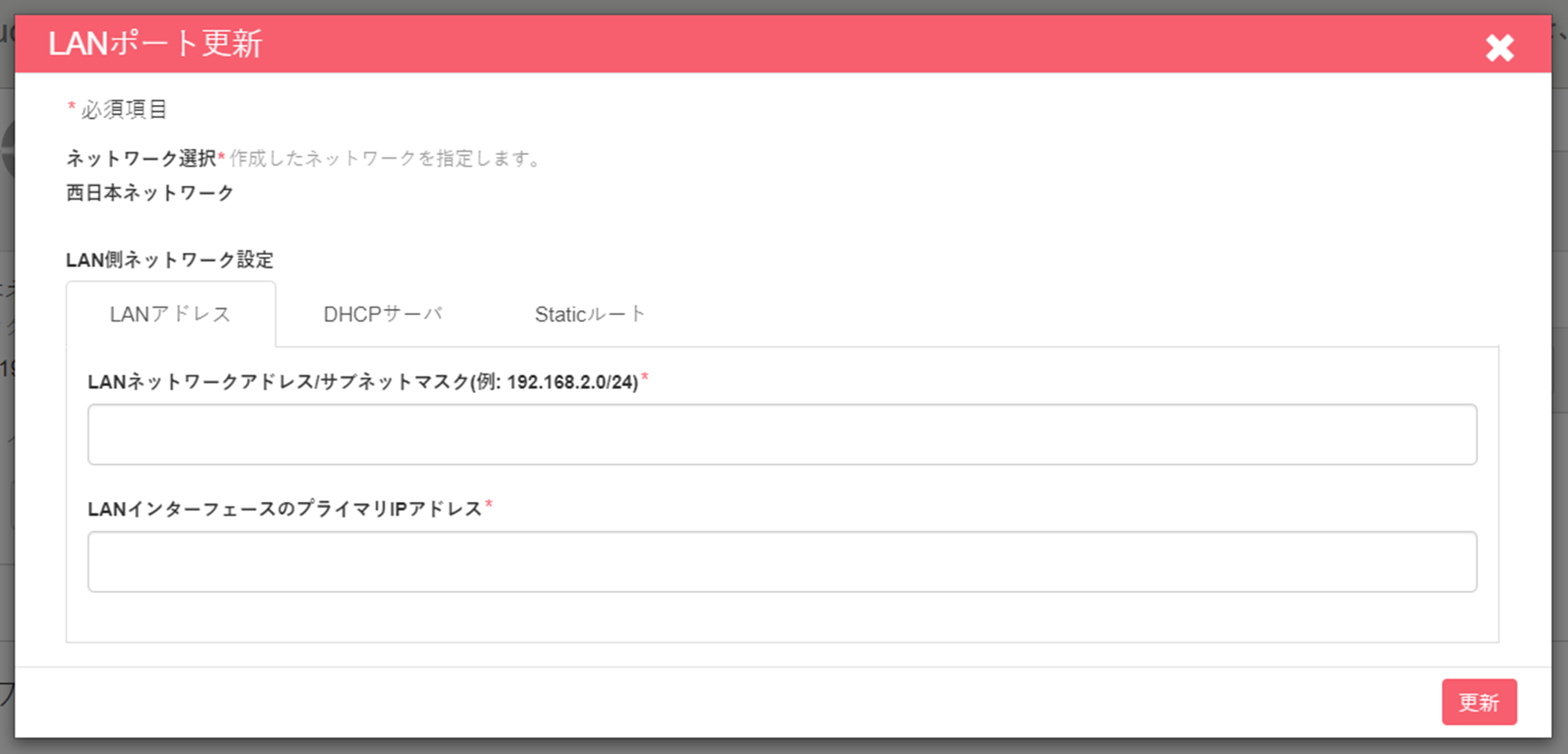

設定項目の設定値は以下となります。

項目	値
ネットワーク選択	設置場所を元に、「東日本ネットワーク」、「西日本ネットワーク」が自動で設定されています。
LANネットワークアドレス / サブネットマスク	利用ネットワークアドレス　サブネットマスクを含めて入力
LANインターフェースのプライマリIPアドレス	エッジ装置のLAN側 I / FのIPアドレスを入力
LANインターフェースのセカンダリIPアドレス(VRRP有効時に指定します)	エッジ装置のLAN側 I / FのセカンダリIPアドレスを入力

LAN-IPアドレスはお客さまにより自由に設定いただくことができます。
しかしながら、利用できるクラス帯はクラスA、クラスB、クラスCのプライベートIPアドレスおよびお客さまが正規に申請されたグローバルIPアドレスに限定させていただきます。

ネットワーク選択

設定値：[Network定義]

設置場所を元に、「東日本ネットワーク」、「西日本ネットワーク」が自動で設定されています。

LANネットワークアドレス/サブネットマスク

設定値：LAN-I / Fで利用するIPアドレスのテキスト

クラスA、クラスB、クラスCのプライベートIPアドレスおよびお客さまが正規に申請されたグローバルIPアドレスのみ指定が可能となります。
入力値としてその他の値も入力可能ですが、動作保証はしません。

　　例：192.168.100.0/24

LANインターフェースのプライマリIPアドレス

設定値：LAN-I / Fで利用するIPアドレスのテキスト

[LANネットワークアドレス/サブネットマスク]で指定したネットワークセグメントから1つのアドレスを指定して入力します。
このアドレスがエッジ装置のLAN-I/FのIPアドレスとして設定されます。
ホットスタンバイ構成の場合、Primary側のIPアドレスとして設定されます。

　　例：192.168.100.1

LANインターフェースのセカンダリIPアドレス

設定値：LAN I / Fで利用するIPアドレスのテキスト

シングル構成及びコールドスタンバイ構成時には利用しません。
ホットスタンバイ構成のSecondary側のIPアドレスとして設定されます。

　　　例：192.168.100.2

東日本ネットワーク、西日本ネットワークに同じネットワークセグメント（例：192.168.1.0/24　など）を重複して設定頂くことはできません。通信ができなくなる場合がございますのでご注意ください。
LANポートの設定がない状態ではWANポートに回線を接続してもDプレーントンネルの確立はされません。
LANポートに設定があれば、LANポートのリンクがUPしていなくてもDプレーントンネルの確立はされます。
