提供機能
トラフィッククラスとカスタムトラフィック
以下の機能を設定するためには、「トラフィッククラス」定義の設定が必要となります。
任意の通信を制御するためには、「カスタムトラフィック」定義の設定も必要となります。
以下に作成手順を説明します。
カスタムトラフィック定義の設定

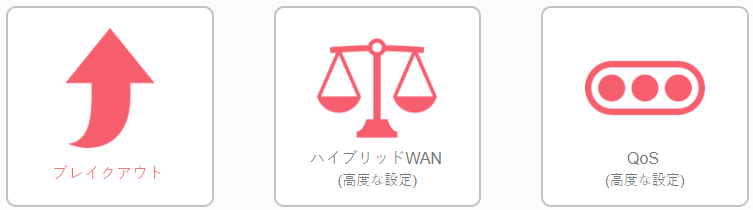

ブレイクアウト、ハイブリッドWAN、QoS機能で制御したい個別の通信をカスタムトラフィック設定として定義するための設定となります。
ここで定義した通信は「トラフィッククラス」の中の「アプリケーション選択」に表示、選択することができるようになります。
設定手順
- TOP画面 > ブレイクアウト / ハイブリッドWAN / QoS > テナント選択 > ポリシー構成 > カスタムトラフィック > [+カスタムトラフィック作成]
設定項目の設定値は以下となります。
カスタムトラフィックは、1テナントあたり100個まで作成可能です。
| 項目 | 内容 | |
| 名前 | 作成するカスタムトラフィック定義の名称を入力 | |
| メモ |
備考欄として利用 |
|
| 内容 | TCP / UDP / ICMP / 指定しない（全てのプロトコル） |
対象プロトコルの選択 |
| 宛先IPアドレス | 対象とする宛先のIPアドレスもしくはネットワークアドレスを指定 | |
| 宛先ポート番号 |
対象とする宛先のポート番号を指定 |
|
| 送信元IPアドレス | 対象とする送信元のIPアドレスもしくはネットワークアドレスを指定 | |
| 送信元ポート番号 |
対象とする送信元のポート番号を指定 |
|
パラメータ値
名前
設定値：[カスタムトラフィック定義の名称のテキスト]
新たに作成するカスタムトラフィック定義の名称を入力します。
例：Simple-Traffic-APP
メモ
設定値：備考欄としてのテキスト
作成するカスタムトラフィック定義の備考/補足説明してテキストを入力します。
最大60文字まで入力可能です。
例：Simple-Traffic-APP
TCP/UDP/ICMP
設定値：[ 指定しない（全てのプロトコル）/TCP / UDP / ICMP ]
条件としてプロトコルを選択します。
[TCP / UDP]を選択した場合、IPアドレスだけでなくポート番号の入力が必要です。
[指定しない / ICMP]を選択した場合、宛先IPアドレスまたは送信元IPアドレスのみ入力ください。
宛先 IPアドレス
設定値：宛先のIPアドレスのテキスト
条件として宛先のIPアドレス ( HOST ) もしくはネットワークアドレスを指定します。
例：192.168.100.1 もしくは 192.168.100.0/24
宛先ポート番号
設定値：宛先ポート番号のテキスト
条件として宛先ポート番号を指定します。ポート番号は[＋Add Item]により追加可能です。
1つのカスタムトラフィック定義あたり、10個まで作成が可能です。
1つの宛先ポート番号あたり、512連番までの範囲指定が可能です。
例：80
送信元 IPアドレス
設定値：送信元のIPアドレスのテキスト
条件として送信元のIPアドレス ( HOST ) もしくはネットワークアドレスを指定します。
例：192.168.200.1 もしくは 192.168.200.0/24
送信元ポート番号
設定値：宛先ポート番号のテキスト
条件として宛先ポート番号を指定します。ポート番号は[＋Add Item]により追加可能です。
1つのカスタムトラフィック定義あたり、10個まで作成が可能です。
1つの宛先ポート番号あたり、512連番までの範囲指定が可能です。
例：5000-5511
留意事項
- カスタムトラフィックにてプロトコルを指定する際、一度プロトコル（TCP / UDP / ICMP）を指定すると「指定しない(全てのプロトコル)」に戻すことはできません。その場合、作成したカスタムトラフィックを削除し、新規作成にて「指定しない(全てのプロトコル)」を再指定してください。
- 「宛先IPアドレス・ポート番号」、または「送信元IPアドレス・ポート番号」いずれかのみを指定することも可能です。いずれか一方のみを指定する際には「空欄」にて設定ください。
- 作成したカスタムトラフィックの宛先IPアドレス、または送信元IPアドレスを削除する場合には、カスタムトラフィックの再作成が必要となります。作成済みのカスタムトラフィックの編集画面からは削除することはできません。
ートラフィッククラス定義の設定
ブレイクアウト、ハイブリッドWAN、QoS機能を用いて通信を行う場合に、組み込まれたアプリケーションや個別に設定したカスタムトラフィック定義を参照するためにトラフィッククラス定義を作成します。
設定手順

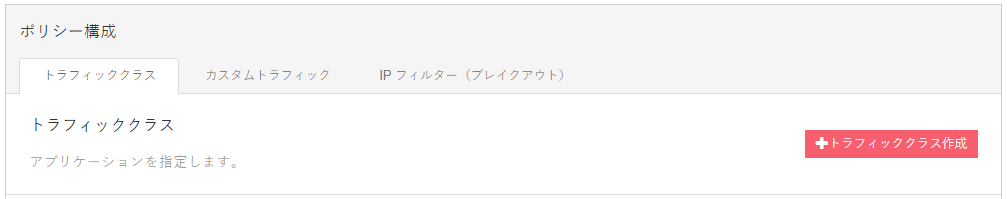

- TOP画面 > ブレイクアウト / ハイブリッドWAN / QoS > テナント選択 > ポリシー構成 > [トラフィッククラス] ＞[+トラフィッククラス作成]
設定項目の設定値は以下となります。
トラフィッククラスは、1テナントあたり30個まで作成可能です。
| 項目 | 内容 |
| 名前 | 作成するクラス定義の名称を入力 |
| メモ |
備考欄として利用 |
| アプリケーション選択 |
作成したカスタトラフィック、または組み込みのアプリケーションまたは通信プロトコルを選択 |
パラメータ値
名前
設定値：トラフィッククラス定義の名称のテキスト
新たに作成するトラフィッククラス定義の名称を入力します。
特定通信を指定する設定例（任意）：Simple-Traffic-CLASS
メモ
設定値：備考欄としてのテキスト
新たに作成するトラフィッククラス定義の備考/補足説明して任意のテキストを入力します。
最大60文字まで入力が可能です。
特定通信を指定する設定例 (任意) ：シンプルなトラフィック制御用のクラス定義
アプリケーション選択
設定値：[組み込みアプリケーション / プロトコル / カスタムトラフィック定義]
特定通信を指定する条件としてアプリケーションを選択します。
事前に定義したカスタムトラフィック定義を選択することも可能です。
ポート番号は[＋Add Item]により最大60個まで追加可能です。
特定通信を指定する設定例（任意）： [組み込みプロトコル / カスタムトラフィック定義] を選択
特殊なトラフィッククラス定義の設定（__default__）
「全ての通信」を指定する場合には、特殊なトラフィッククラス「__default__」を設定する必要があります。
| 項目 | __default__ 設定内容 |
| 名前 | __(アンダーバー2つ)default__ (アンダーバー2つ) |
| メモ |
入力不要 |
| アプリケーション選択 |
なし（アプリケーション選択を削除してください） |

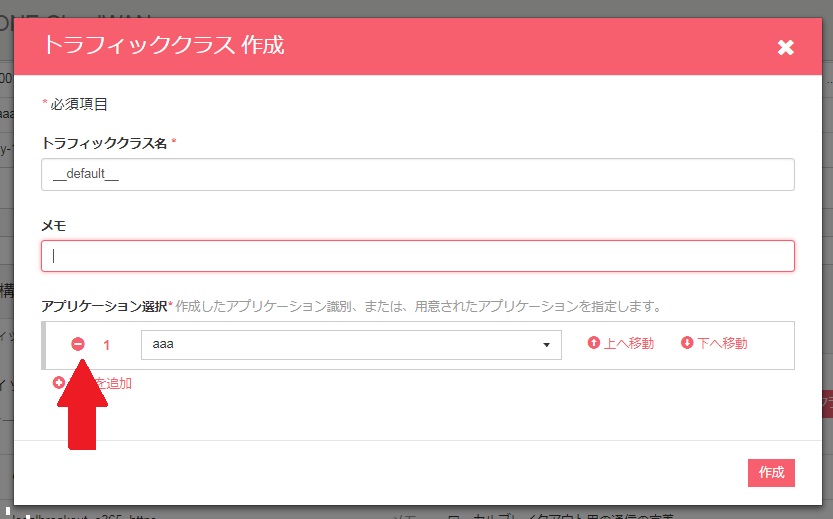

＜アプリケーション選択の削除手順＞
トラフィッククラスの初期選択プロトコルを(-)ボタンをクリックして削除してください。
トラフィッククラスの初期選択アプリケーションが消えたことを確認して、「作成」をクリックしてください。
