コントロールパネル（オーバーレイタイプ）：LANポート設定

Avatar
NTTPC
  • 更新

提供機能

・ネットワークの作成
　- 割り当てIPアドレス帯の設定（インターネットブレイクアウトをご利用の場合）
・LANポートの設定

ネットワークの作成

LANポートを設定する場合、事前に「ネットワーク」定義を設定する必要があります。

すでに作成済みのネットワーク定義の設定があればそちらを活用ください。

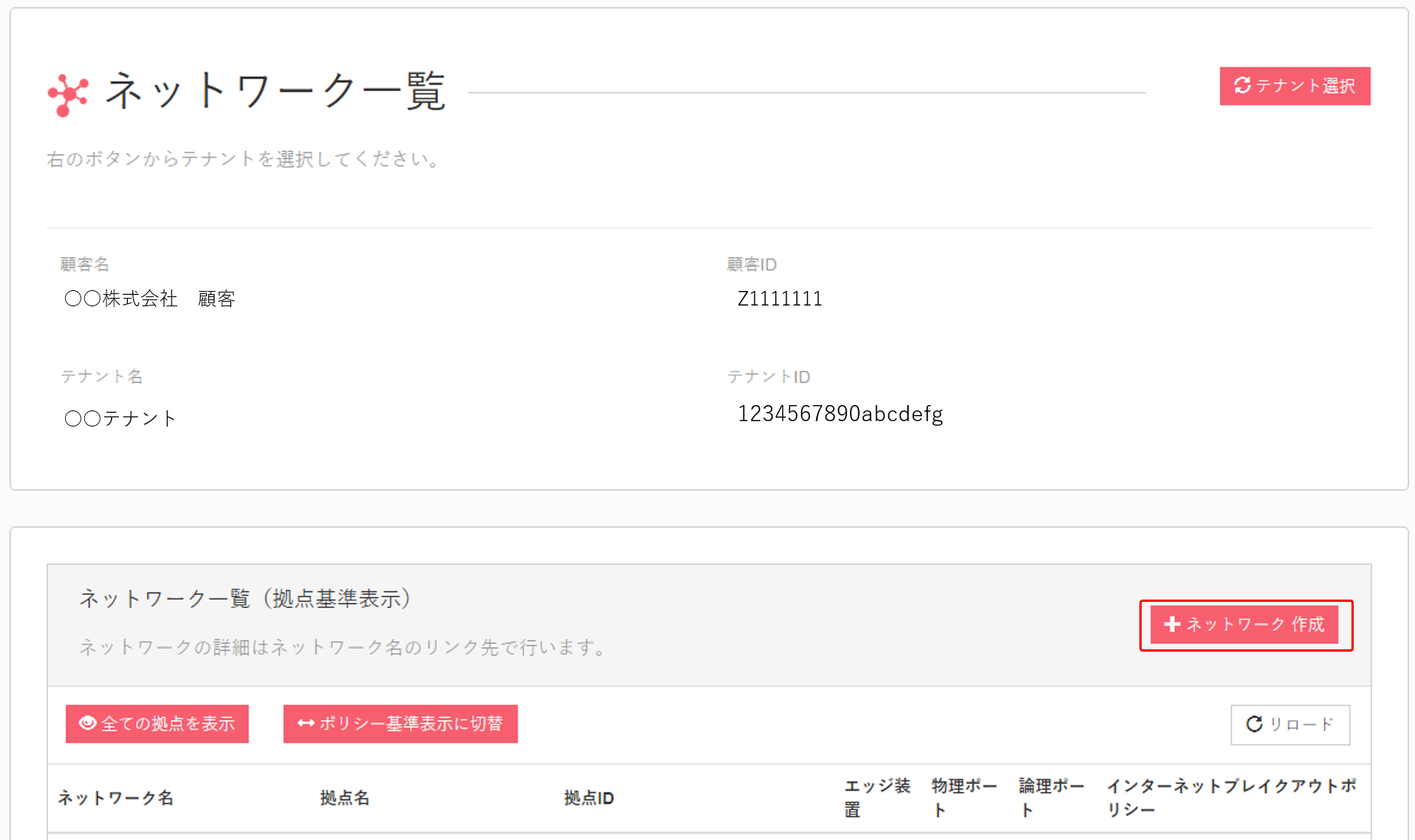

  • TOP画面 > ネットワーク > テナント選択 > ネットワーク作成

network_icon.png network_list.png

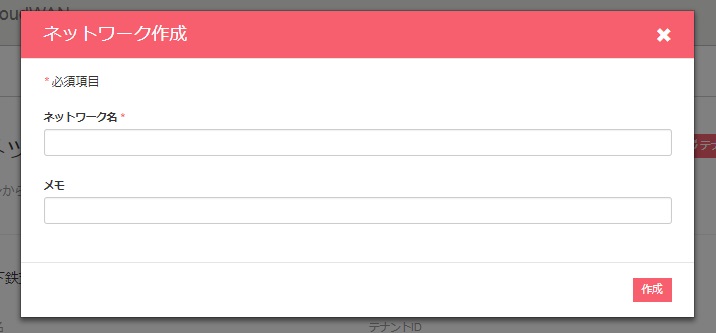

設定項目の設定値は以下となります。

 項目 値
 ネットワーク名　　  新たに作成する「ネットワーク」定義の名称を入力　　　
 メモ  備考欄としてテキストを入力
 最大60文字まで入力可能です。

「ネットワーク」定義は、1テナントあたり60個まで作成可能です。





LANポートの設定

「WANポート、LANポートの設定変更」は、拠点登録を実施後、
「エッジ装置の配送開始後」または「オンサイト工事の3営業日程度前」より拠点一覧に対象の拠点が追加され可能となります。

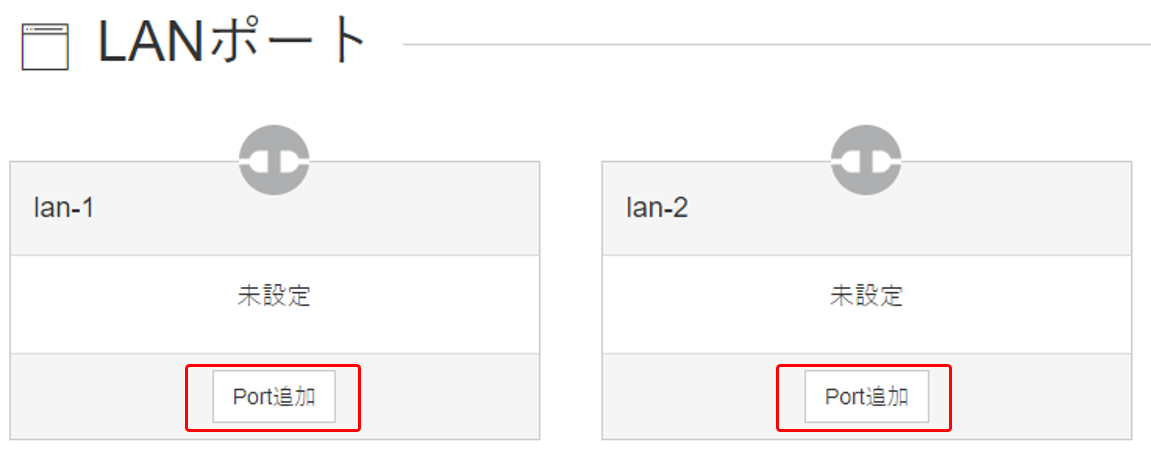

  • TOP画面 > 拠点 > テナント選択 > 対象テナントを選択 > 対象拠点名を選択 > LANポート画面[LAN-I/Fの編集ボタン] > [Port作成]




設定項目の設定値は以下となります。

 項目 値
 ネットワーク選択  所属するネットワークを指定します。
 インターネットブレイクアウトポリシー  作成したインターネットブレイクアウトポリシーを指定します。　　
 LANネットワークアドレス / サブネットマスク  利用ネットワークアドレス　サブネットマスクを含めて入力
 LANインターフェースのプライマリIPアドレス  エッジ装置のLAN側 I / FのIPアドレスを入力
 LANインターフェースのセカンダリIPアドレス(VRRP有効時に指定します。)　　

エッジ装置のLAN側 I / FのセカンダリIPアドレスを入力
(VRRP有効時に指定します。)



パラメータ値　

LAN-IPアドレスはお客さまにより自由に設定いただくことができます。
利用できるクラス帯はクラスA、クラスB、クラスCのプライベートIPアドレスおよびお客さまが正規に申請されたグローバルIPアドレスです。
非正規のローカルアドレスをご利用いただくことはできません。



ネットワーク選択

設定値：[ネットワーク定義]

エッジ装置が通信を行うネットワーク定義を指定します。
このネットワーク定義が異なるエッジ装置間での通信は行えません。



インターネットブレイクアウトポリシー

設定値：[インターネットブレイクアウトポリシー定義]

インターネットブレイクアウトポリシーで定義したポリシーを適用します。インターネットブレイクアウトポリシーの定義は「コントロールパネルマニュアル（オーバーレイタイプ）：ファイアウォール / インターネットブレイクアウト 」を参照してください。



LANネットワークアドレス/サブネットマスク

設定値：LAN-I / Fで利用するIPアドレスのテキスト

クラスA、クラスB、クラスCのプライベートIPアドレスおよびお客さまが正規に申請されたグローバルIPアドレスのみ指定が可能となります。入力値としてその他の値も入力可能ですが、動作保証はしません。

　 　例：192.168.100.0/24



LANネットワークのサブネットマスク値

設定値：LAN-I / Fで利用するネットワークアドレスのサブネットマスクのテキスト

LAN側で利用するネットワークアドレスのサブネットマスクを指定して入力します。

　 　例：24



LANインターフェースのプライマリIPアドレス

設定値：LAN-I / Fで利用するIPアドレスのテキスト

[LANネットワークアドレス/サブネットマスク]で指定したネットワークセグメントから1つのアドレスを指定して入力します。このアドレスがエッジ装置のLAN-I/FのIPアドレスとして設定されます。
ホットスタンバイ構成の場合、Primary側のIPアドレスとして設定されます。

　 　例：192.168.100.1



LANインターフェースのセカンダリIPアドレス

設定値：LAN I / Fで利用するIPアドレスのテキスト

シングル構成及びコールドスタンバイ構成時には利用しません。
ホットスタンバイ構成のSecondary側のIPアドレスとして設定されます。

  　　 例：192.168.100.2

留意事項

  • LANポートの設定がない状態では、WANポートに回線を接続しても他エッジ装置とDプレーントンネルは確立しません。
  • LANポートに設定があれば、LANポートのリンクがUPしていなくて他エッジ装置とDプレーントンネルは確立します。
  • LAN側ポートに設定するIPアドレスはWAN側ポートに設定するIPアドレスと同一のネットワークセグメントでも設定は可能です。ただし、エッジ装置のWAN側インターフェースに設定されたIPアドレスをエッジ装置のLAN側ポートおよびLAN側の機器でご利用することはできません。
