コントロールパネル（オーバーレイタイプ）：ISPバンドル（InfoSphere IPoEインターネットサービス）

サービス仕様、機能については以下のマニュアルを参照ください。

提供機能（オーバーレイタイプ）：ISPバンドル（InfoSphere IPoEインターネットサービス）

ここではオーバーレイタイプ拠点お申込み時に、InfoSphere IPoEインターネットサービスも合わせてお申し込みされる際の手順、設定方法について説明します。

拠点作成の流れについては以下のマニュアルをご参照ください。
（回線：お客様用意）における拠点作成
（回線：ファイバーラインバンドル）における拠点作成

目次

• お申込み方法
• 設定方法
• WAN側I/Fの接続設定
• LAN側I/Fの接続設定
• ハイブリッドWANおよびブレイクアウトの設定
  ※v6アドレス帯を指定した経路選択プロファイル設定方法はこちら

お申込み方法

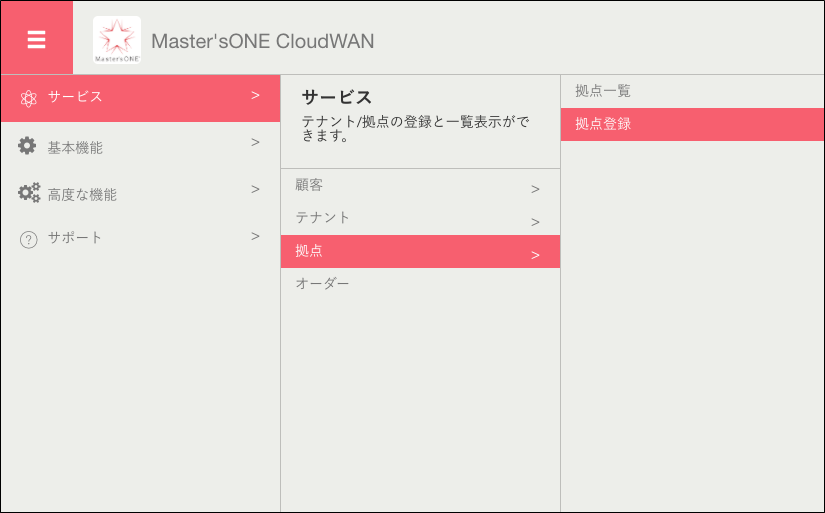

• 拠点登録画面へ移動します。
  左上のグローバルメニューから「サービス」＞「拠点」＞「拠点登録」へお進みください。

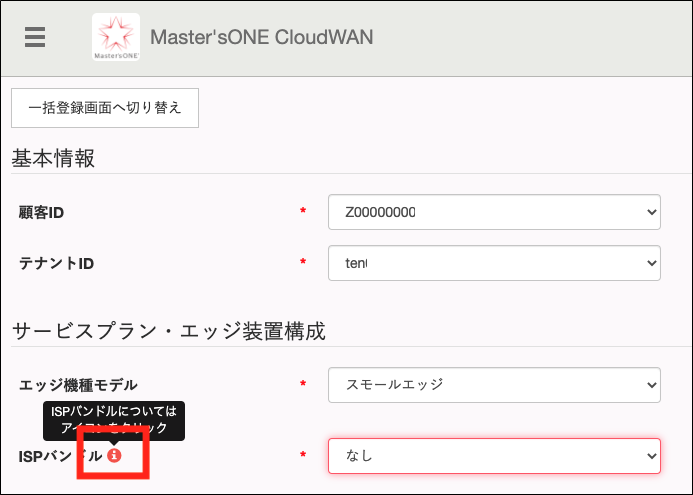

• 拠点の基本情報を入力します。
  ・「顧客ID」のプルダウンは、事前に作成した顧客を選択してください
  ・「テナントID」のプルダウンは、事前に作成したテナントを選択してください
  ・「エッジ機種モデル」は「スモールエッジ」もしくは「ミドルエッジ」を選択してください
      ※ 上記２つのエッジモデル以外では、
  　　 InfoSphere IPoEインターネットサービスを選択することはできません
  ・「ISPバンドル」から、お申し込みされるサービスメニューを選択してください。
  　　両者の違いについてはアイコンをクリックするとリンク先から確認するか、
  　　以下のマニュアルを参照ください。
  提供機能（オーバーレイタイプ）：ISPバンドル（InfoSphere IPoEインターネットサービス）



  コントロールパネルでの表示	対応するサービスメニュー
  InfoSphere IPoEサービス  ダイナミックIPタイプ	InfoSphere IPoEインターネットサービス  動的IPコース　標準プラン
  InfoSphere IPoEサービス  ダイナミックIPタイプ (ポート拡張)	InfoSphere IPoEインターネットサービス  動的IPコース　ポート拡張プラン




• 「VPN情報」「拠点情報」を入力してください。
  ※ 回線オプションにおいて「既設回線の流用」は選択することができません
• 確認画面へ遷移後、≪契約情報登録 (拠点) 　確認≫ 画面が表示されますので、内容をご確認いただき、「実行」ボタンを押してください

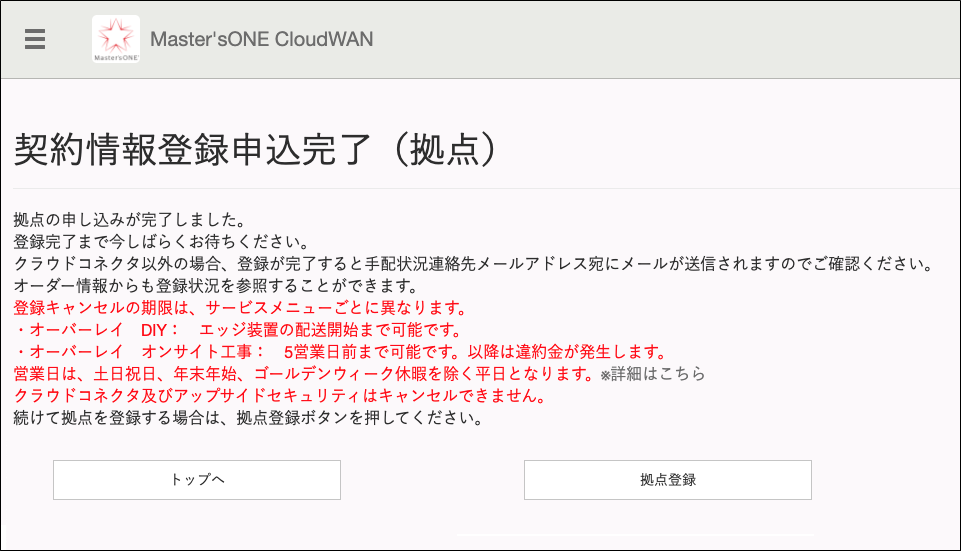

• 登録が完了すると次の画面が表示されます



設定方法

CloudWAN オーバーレイタイプと併せて、ISPバンドル（InfoSphere IPoEインターネットサービス）をお申し込みされた場合の設定方法をご説明します。

1. WAN側のI/F接続設定を実施する
2. LAN側のI/F接続設定を実施する
3. ハイブリッドWANおよびブレイクアウトの設定
   1. ユースケース①
      インターネット向け通信は、全ての拠点からローカルブレイクアウト　※デフォルトルート設定拠点は無し
   2. ユースケース②
      インターネット向け通信は、特定の拠点（デフォルトルート設定拠点）を経由してリモートブレイクアウト
   3. ユースケース③
      インターネット向け通信は、特定の拠点（デフォルトルート設定拠点）を経由してリモートブレイクアウト、特定の通信（Office365等）はローカルブレイクアウト

コントロールパネル設定手順の抜粋マニュアルは最下部よりダウンロードいただくことが可能です。

WAN側I/Fの接続設定

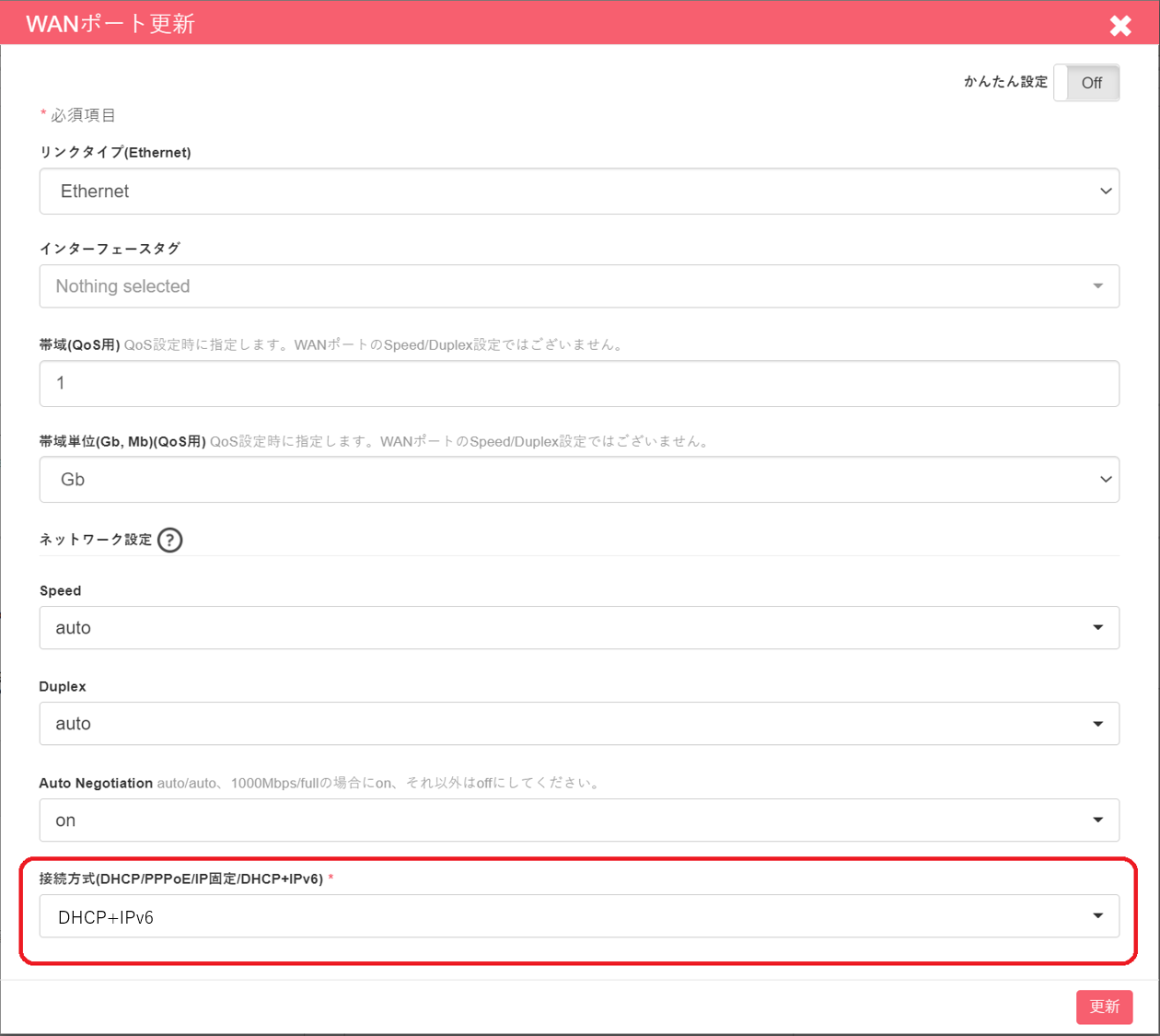

インターネットバンドル（Infosphere ダイナミックタイプ）では接続方式としてIPv6が選択して下さい。

• TOPページ　「拠点」アイコン　＞　拠点一覧　＞　テナント選択　＞　拠点詳細

その他項目の設定については ルーター機能（WANで利用できる機能）を参照ください。

LAN側のI/F接続設定

以下のマニュアルを参考にお客さま環境に基づく設定を実施してください。

コントロールパネル（オーバーレイタイプ）：LAN-IP設定

ローカルブレイクアウトをご利用の場合には、「割り当てIPアドレス帯の設定」まで実施してください。

ハイブリッドWANの設定

以下のマニュアルにて機能の詳細説明がございます。

提供機能-オーバーレイタイプ-ハイブリッドWAN

コントロールパネル-オーバーレイタイプ-ハイブリッドWAN

InfoSphere IPoEインターネットサービスと組み合わせてご利用になる場合、エッジ装置間（以下、拠点間と呼ぶ）は、IPv4トンネルとIPv6トンネルの2種類のDプレーントンネルを確立します。ハイブリッドWAN機能の設定をすることで、拠点間通信で、低遅延なのIPv6トンネルのみを優先的に使用させることができます。

お客様のネットワークの使い方（ユースケース）により、設定例が異なります。
3種類に分けて推奨設定例をチュートリアルにて公開しております。
各ケースにおいて下記表のリンクよりご確認ください。

以下が簡易的な設定比較表になります。

※１が未設定の場合は、拠点間通信およびリモートブレイクアウトは、IPv4トンネルとIPv6トンネルの両者をロードバランスします。
※２が未設定の場合は、拠点間通信は、IPv4トンネルとIPv6トンネルの両者をロードバランスします。

コントロールパネル設定手順の抜粋マニュアルは最下部よりダウンロードいただくことが可能です。
